Digitronic
Automationsanlagen GmbH
3.4. Anschlußbelegung Achse 2 bei Option ZZZ
3.4.1. Achse 2 als SSI Wegmeßsystem im Masterbetrieb
Klemme
1:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
2:
SSI Data +
Klemme
3:
SSI Data -
Klemme
4:
SSI Clock +
Klemme
5:
SSI Clock -
Klemme
6:
nicht belegen
Klemme
7:
nicht belegen
Klemme
8:
nicht belegen
Klemme
9:
nicht belegen
Klemme
10:
0V Spannungsversorgung zum Wegmeßsystem.
3.4.2. Achse 2 als SSI Wegmeßsystem im Mithörbetrieb
Klemme
1:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
2:
SSI Data +
Klemme
3:
SSI Data -
Klemme
4:
SSI Clock +
Klemme
5:
SSI Clock -
Klemme
6:
nicht belegen
Klemme
7:
nicht belegen
Klemme
8:
nicht belegen
Klemme
9:
nicht belegen
Klemme
10:
0V Spannungsversorgung zum Wegmeßsystem.
3.4.3. Achse 2 als Inkremental Wegmeßsystem bei RS422 Schnittstelle
Klemme
1:
nicht belegen
Klemme
2:
INK A-Impuls +
Klemme
3:
INK A-Impuls -
Klemme
4:
INK B-Impuls +
Klemme
5:
INK B-Impuls -
Klemme
6:
INK Clear 1 +
Klemme
7:
INK Clear 1 -
Klemme
8:
INK Clear 2 mit 24Volt Signal vom Endschalter
Klemme
9:
+5V/max. 300mA Spannungsversorgung zum Wegmeßsystem.
Klemme
10:
0V Spannungsversorgung zum Wegmeßsystem.
3.4.4. Achse 2 als Inkremental Wegmeßsystem bei 24Volt Signalen
Klemme
1:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
2:
muß auf 0V Signalmasse gelegt werden.
Klemme
3:
INK A-Impuls
Klemme
4:
muß auf 0V Signalmasse gelegt werden.
Klemme
5:
INK B-Impuls
Klemme
6:
muß auf 0V Signalmasse gelegt werden.
Klemme
7:
INK Clear 1 Signal
Klemme
8:
INK Clear 2 Signal vom Endschalter
Klemme
9:
nicht belegen
Klemme
10:
0V Spannungsversorgung zum Wegmeßsystem.
Hinweis:
Die Signale Clear 1 und Clear 2 sind zum Nullsetzen standardmäßig UND verknüpft. Sie
können jedoch durch die Software in ihrer Funktion geändert werden.
Ausgabe: 27.09.2002
Intelligente Wegmeßsystembaugruppe
für S7-300 CM300/Z und CM300/ZZZ

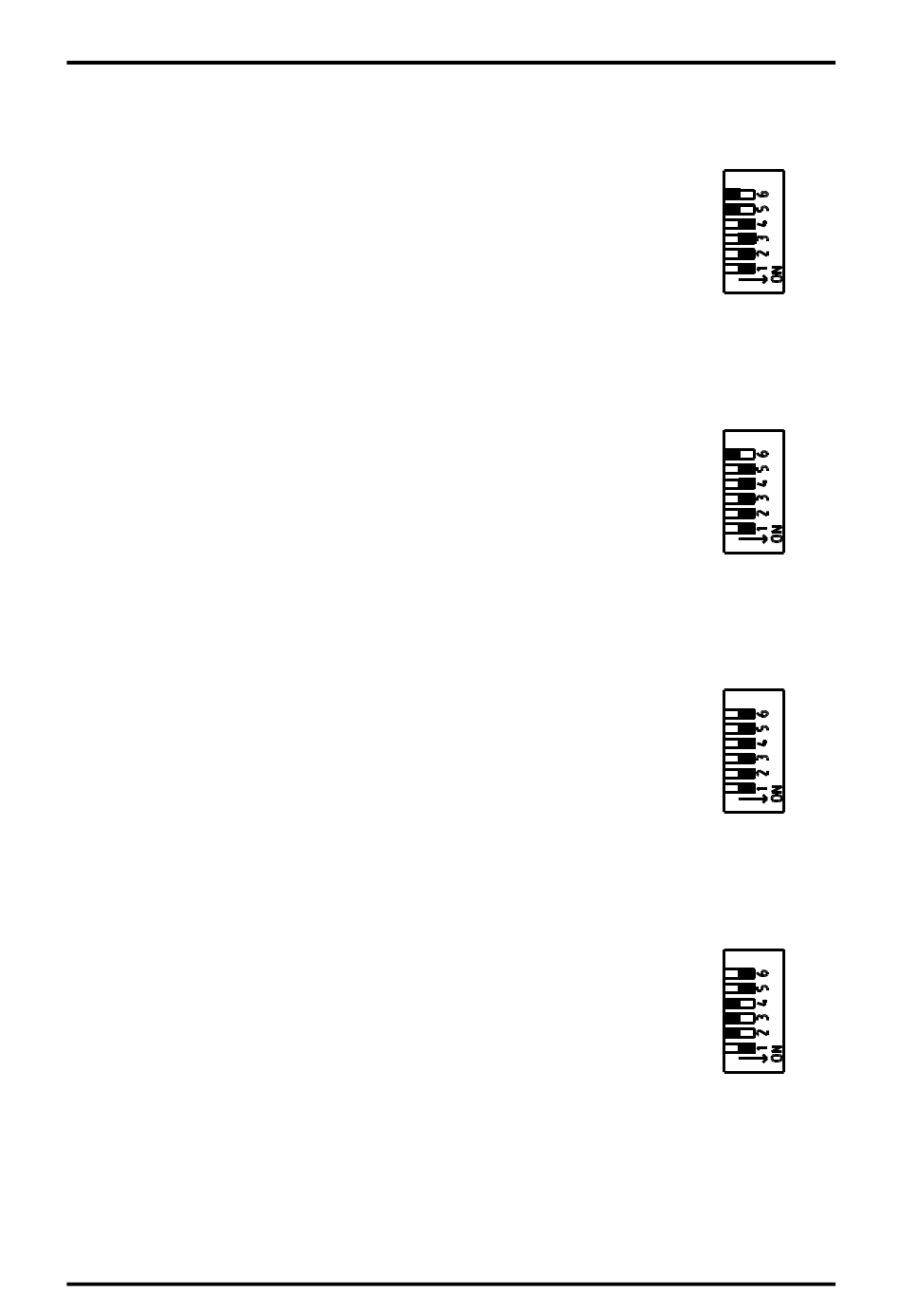

DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
Seite: 13/24
