Intelligente Wegmeßsystembaugruppe
für S7-300 CM300/Z und CM300/ZZZ
3.1.3. Achse 1 als Inkremental Wegmeßsystem bei RS422 Schnittstelle
Klemme
31:
nicht belegen
Klemme
32:
INK A-Impuls +
Klemme
33:
INK A-Impuls -
Klemme
34:
INK B-Impuls +
Klemme
35:
INK B-Impuls -
Klemme
36:
INK Clear 1 +
Klemme
37:
INK Clear 1 -
Klemme
38:
INK Clear 2 mit 24Volt Signal von Endschalter
Klemme
39:
+5V/max. 300mA Spannungsversorgung zum Wegmeßsystem.
Klemme
40:
0V Spannungsversorgung zum Wegmeßsystem.
3.1.4. Achse 1 als Inkremental Wegmeßsystem bei 24Volt Signalen
Klemme
31:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
32:
muß auf 0V Signalmasse gelegt werden.
Klemme
33:
INK A-Impuls
Klemme
34:
muß auf 0V Signalmasse gelegt werden.
Klemme
35:
INK B-Impuls
Klemme
36:
muß auf 0V Signalmasse gelegt werden.
Klemme
37:
INK Clear 1 - Signal
Klemme
38:
INK Clear 2 - Signal vom Endschalter
Klemme
39:
nicht belegen
Klemme
40:
0V Spannungsversorgung zum Wegmeßsystem.
3.2. Anschlußbelegung Nockenausgänge
Klemme
24:
IN/OUT 1.
Klemme
25:
IN/OUT 2.
Klemme
26:
IN/OUT 3.
3.3. Anschlußbelegung Versorgungsspannung
Klemme
27:
+24
Klemme
28:
0V
Klemme
29:
+24
Klemme
30:
0V
Hinweis:
Die Klemmen 10, 20 und 30 sind im Gerät untereinander verbunden.
Hinweis:
Die Klemmen 1, 11 und 29 sind im Gerät untereinander verbunden.
Hinweis:
Die Klemmen 40 und 28 sind im Gerät untereinander verbunden.
Hinweis:
Die Klemmen 27 und 31 sind im Gerät untereinander verbunden.
Hinweis:
Die Signale Clear 1 und Clear 2 sind zum Nullsetzen standardmäßig UND verknüpft. Sie
können jedoch durch die Software in ihrer Funktion geändert werden.
Seite: 12/24
Spannungsversorgung für Achse 1 und interne Hardware.
Spannungsversorgung für Achse 1 und interne Hardware.
Spannungsversorgung für Achse 2 + 3 und interne Hardware.
Spannungsversorgung für Achse 2 + 3 und interne Hardware.
Digitronic
Automationsanlagen GmbH

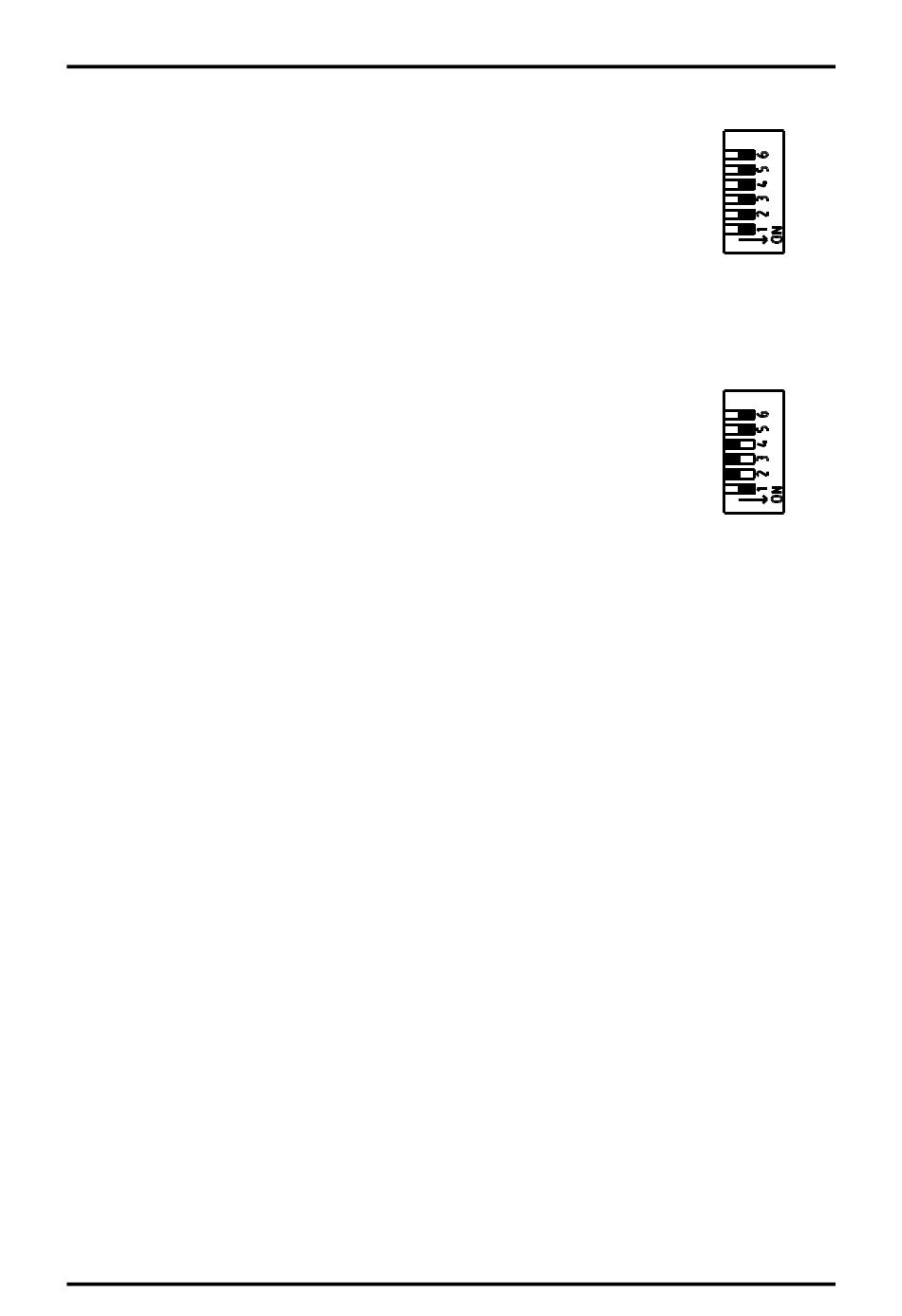

DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
Ausgabe: 27.09.2002
