Digitronic
Automationsanlagen GmbH

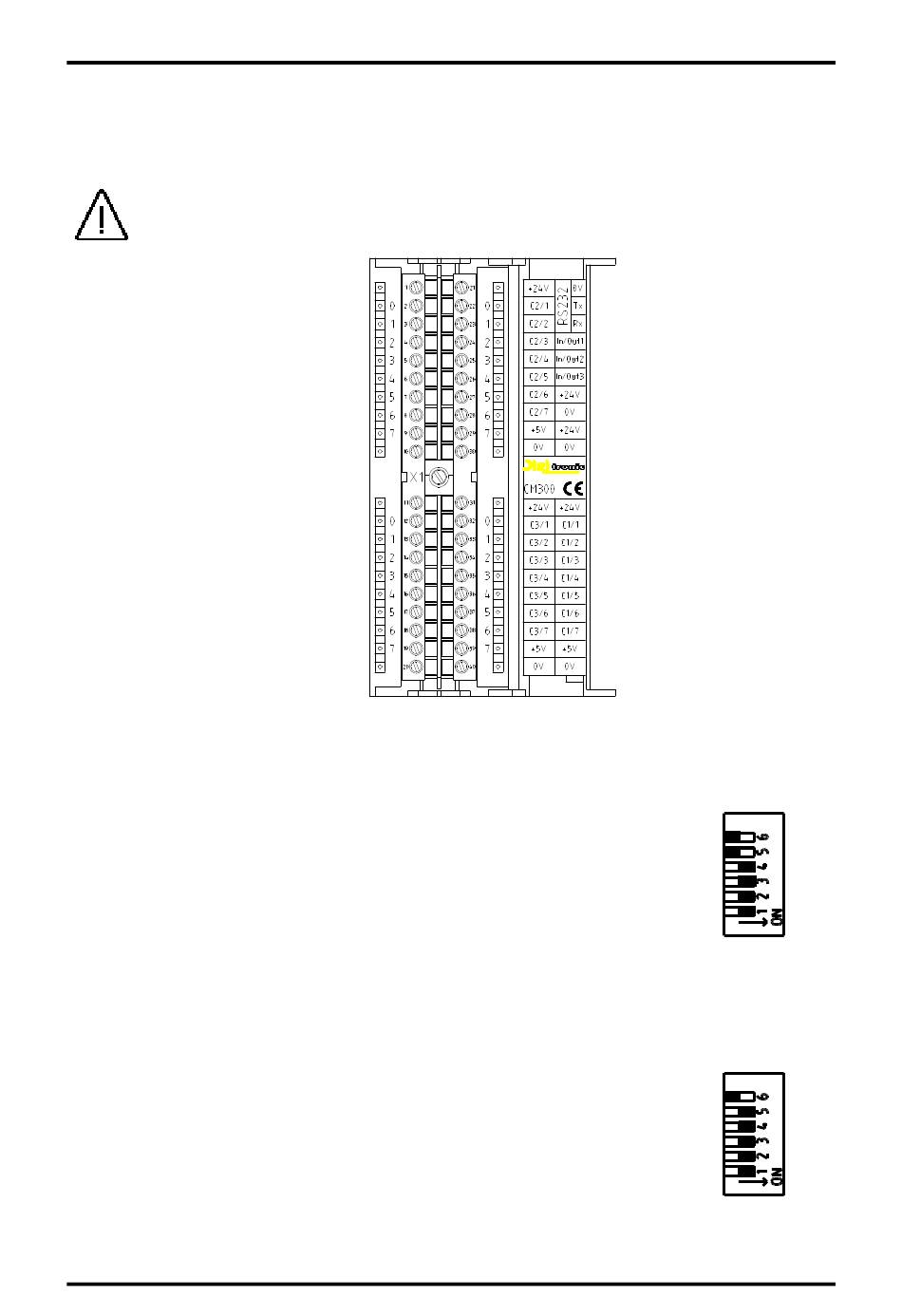

3. Elektrische Anschlüsse
Bevor Sie mit der Verdrahtung beginnen, beachten Sie bitte folgende Kapitel: "2.4. Die Ausgänge" auf
Seite 10, "2.5. Die Eingänge" auf Seite 10 und "2.3. Wegmeßsystem" auf Seite 7.
Beachten Sie bitte auch unbedingt Kapitel "2.3.3. Konfiguration der Wegmeßsysteme
durch die DIP - Schalter" auf Seite 9.
3.1. Anschlußbelegung Achse 1
3.1.1. Achse 1 als SSI Wegmeßsystem im Masterbetrieb
Klemme
31:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
32:
SSI Data +
Klemme
33:
SSI Data -
Klemme
34:
SSI Clock +
Klemme
35:
SSI Clock -
Klemme
36:
nicht belegen
Klemme
37:
nicht belegen
Klemme
38:
nicht belegen
Klemme
39:
nicht belegen
Klemme
40:
0V Spannungsversorgung zum Wegmeßsystem.
3.1.2. Achse 1 als SSI Wegmeßsystem im Mithörbetrieb
Klemme
31:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
32:
SSI Data +
Klemme
33:
SSI Data -
Klemme
34:
SSI Clock +
Klemme
35:
SSI Clock -
Klemme
36:
nicht belegen
Klemme
37:
nicht belegen
Klemme
38:
nicht belegen
Klemme
39:
nicht belegen
Klemme
40:
0V Spannungsversorgung zum Wegmeßsystem.
Ausgabe: 27.09.2002
Intelligente Wegmeßsystembaugruppe
für S7-300 CM300/Z und CM300/ZZZ
DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
Seite: 11/24
