Intelligente Wegmeßsystembaugruppe
für S7-300 CM300/Z und CM300/ZZZ
3.5. Anschlußbelegung Achse 3 bei Option ZZZ
3.5.1. Achse 3 als SSI Wegmeßsystem im Masterbetrieb
Klemme
11:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
12:
SSI Data +
Klemme
13:
SSI Data -
Klemme
14:
SSI Clock +
Klemme
15:
SSI Clock -
Klemme
16:
nicht belegen
Klemme
17:
nicht belegen
Klemme
18:
nicht belegen
Klemme
19:
nicht belegen
Klemme
20:
0V Spannungsversorgung zum Wegmeßsystem.
3.5.2. Achse 3 als SSI Wegmeßsystem im Mithörbetrieb
Klemme
11:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
12:
SSI Data +
Klemme
13:
SSI Data -
Klemme
14:
SSI Clock +
Klemme
15:
SSI Clock -
Klemme
16:
nicht belegen
Klemme
17:
nicht belegen
Klemme
18:
nicht belegen
Klemme
19:
nicht belegen
Klemme
20:
0V Spannungsversorgung zum Wegmeßsystem.
3.5.3. Achse 3 als Inkremental Wegmeßsystem bei RS422 Schnittstelle
Klemme
11:
nicht belegen
Klemme
12:
INK A-Impuls +
Klemme
13:
INK A-Impuls -
Klemme
14:
INK B-Impuls +
Klemme
15:
INK B-Impuls -
Klemme
16:
INK Clear 1 +
Klemme
17:
INK Clear 1 -
Klemme
18:
INK Clear 2 mit 24Volt Signal vom Endschalter
Klemme
19:
+5V/max. 300mA Spannungsversorgung zum Wegmeßsystem.
Klemme
20:
0V Spannungsversorgung zum Wegmeßsystem.
3.5.4. Achse 3 als Inkremental Wegmeßsystem bei 24Volt Signalen
Klemme
11:
+24V Spannungsversorgung zum Wegmeßsystem.
Klemme
12:
muß auf 0V Signalmasse gelegt werden.
Klemme
13:
INK A-Impuls
Klemme
14:
muß auf 0V Signalmasse gelegt werden.
Klemme
15:
INK B-Impuls
Klemme
16:
muß auf 0V Signalmasse gelegt werden.
Klemme
17:
INK Clear 1 Signal
Klemme
18:
INK Clear 2 Signal vom Endschalter
Klemme
19:
nicht belegen
Klemme
20:
0V Spannungsversorgung zum Wegmeßsystem.
Hinweis:
Die Signale Clear 1 und Clear 2 sind zum Nullsetzen standardmäßig UND verknüpft. Sie
können jedoch durch die Software in ihrer Funktion geändert werden.
Seite: 14/24
Digitronic
Automationsanlagen GmbH

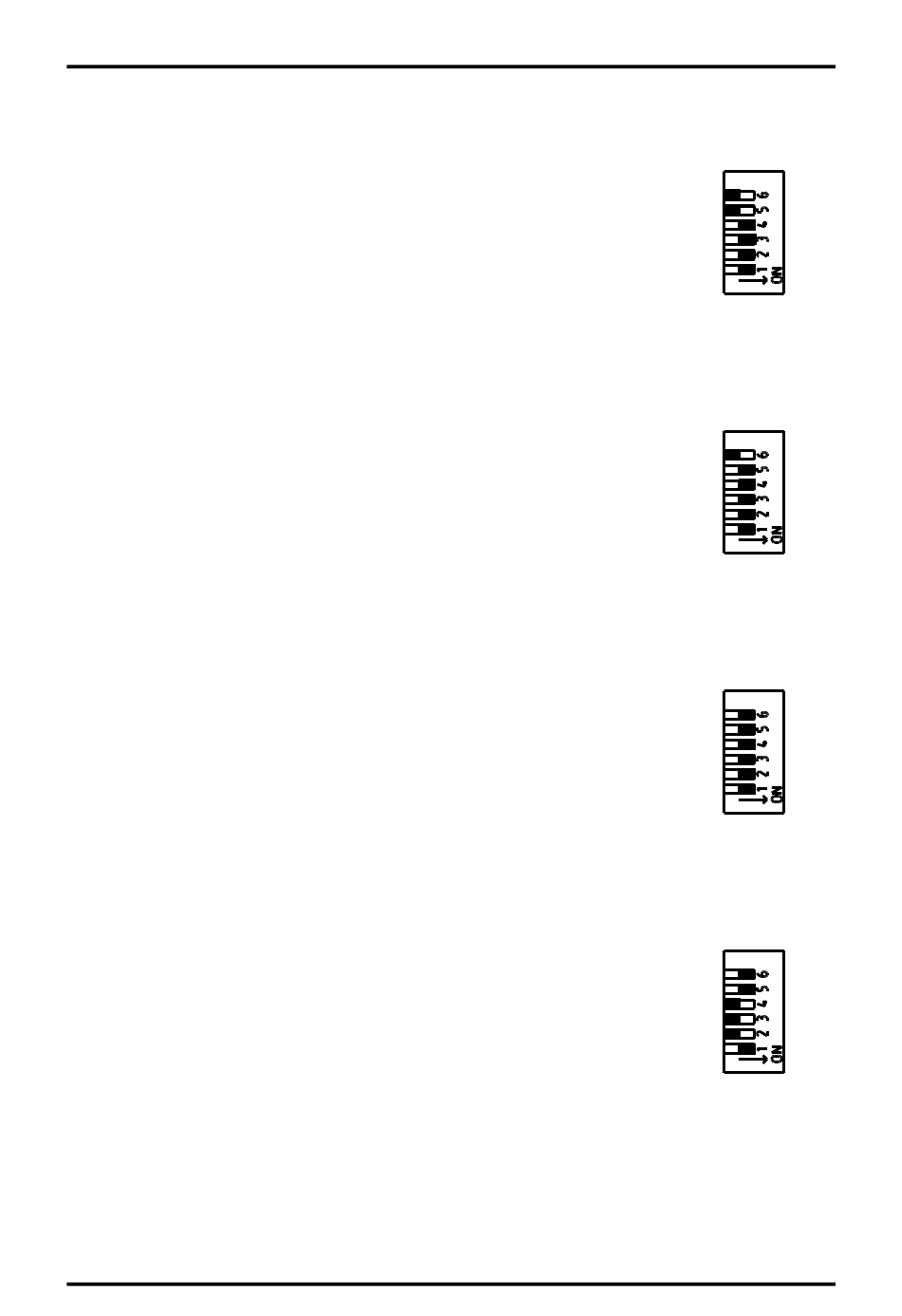

DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
DIP-Schalter-
einstellung
Ausgabe: 27.09.2002
