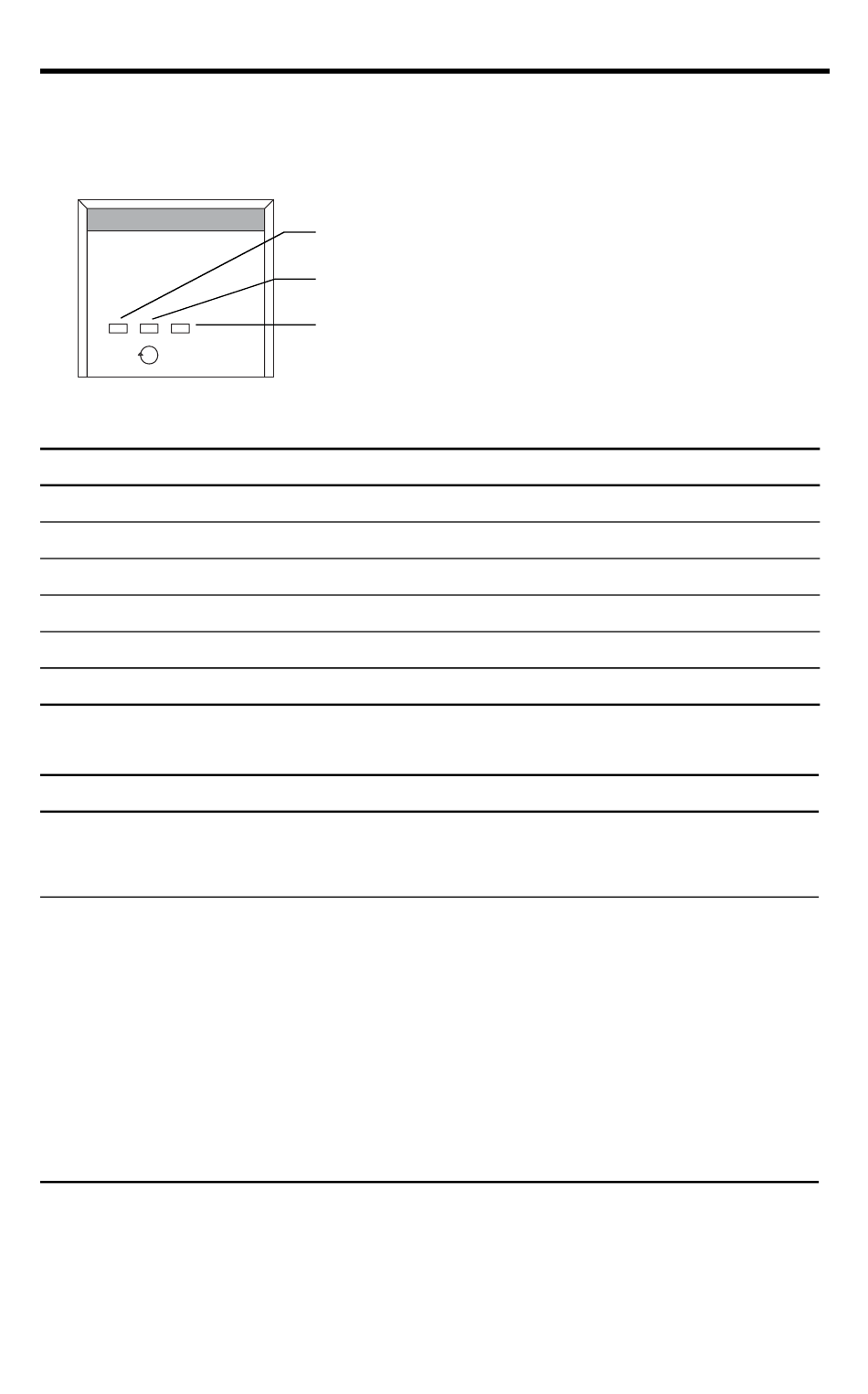

Bedeutung der LED-Kontrollanzeigen
CP
OK
Tabelle 1 Statusanzeige SERCOS Communication Phase (CP)
Zustand
Stetig orange
Aus
Rot blinkend
Abwechselnd rot/grün
Grün blinkend
Stetig grün
Tabelle 2 Statusanzeige SERCOS-Ring
Zustand
Beschreibung
Stetig
Ring, Antrieb und Achsen sind konfiguriert
grün
und kommunizieren aktiv über die
Netzknoten des Rings miteinander.
Rot
Das Modul hat einen Setup- oder
blinkend
Kommunikationsfehler im Ring festgestellt.
Statusanzeige SERCOS Communication Phase (CP)
Statusanzeige SERCOS-Ring
Statusanzeige für die verschiedenen Modulzustände und den
Kommunikationsstatus des Moduls (OK)
Beschreibung
Phase –1: Autobaud-Erkennung läuft.
Phase 0: Suche nach einem geschlossenen Ring.
Phase 1: Suche nach aktiven Netzknoten.
Phase 2: Konfigurierung von Netzknoten für die Kommunikation.
Phase 3: Konfigurierung gerätespezifischer Parameter.
Phase 4: Konfiguriert und aktiv.
ControlLogix-SERCOS interface-Modul
Empfohlene Maßnahme
Keine.
Überprüfen Sie Setup und Konfiguration Ihres
Systems wie folgt:
• Vergewissern Sie sich, dass Antriebs- und
Achsadressen korrekt sind.
• Entfernen Sie überschüssige Achsen aus dem
Ring.
• Vergewissern Sie sich, dass das
Anwendungsprogramm die korrekte Zykluszeit
für den Ring und die korrekte Baudrate
ausgewählt hat.
Publikation 1756-IN572G-DE-P – Mai 2005
7
