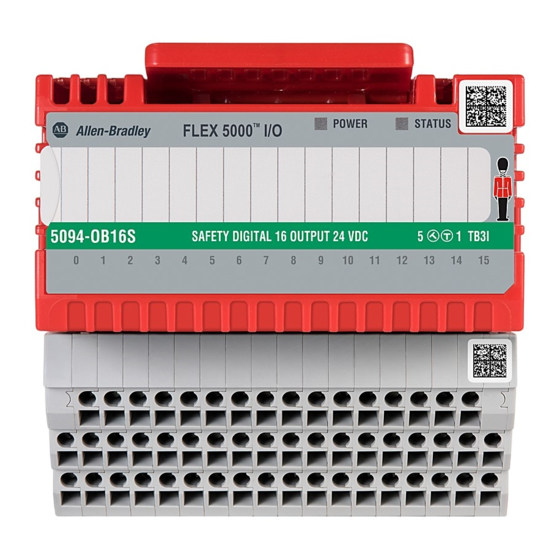

Rockwell Automation 5094-OB16S Installationsanleitung
Stromliefernde digital-sicherheitseingangsmodule mit 16 punkten
Vorschau ausblenden
Andere Handbücher für 5094-OB16S:
- Benutzerhandbuch (174 Seiten) ,
- Benutzerhandbuch (202 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Installationsanleitung
Übersetzung der Originalanleitung
FLEX 5000 - Stromliefernde Digital-Sicherheitseingangsmodule
mit 16 Punkten
Bestellnummern 5094-OB16S, 5094-OB16SXT
Thema
Produktübersicht
Die stromliefernden Digital-Sicherheitseingangsmodule 5094-OB16S und 5094-OB16SXT mit 16 Punkten steuern Ausgangsgeräte an. Die
Daten, die von einer Sicherheitssteuerung und einigen Eingangsmodulen an die Module gesendet werden, bestimmen das Verhalten der
Module 5094-OB16S und 5094-OB16SXT.
FLEX 5000™-E/A-Module verwenden das Producer/Consumer-Kommunikationsmodell. Das Producer/Consumer-Kommunikationsmodell
umfasst den intelligenten Datenaustausch zwischen Modulen und anderen Systemgeräten, bei dem jedes Modul ohne vorheriges Polling Daten
generiert.
Die Module 5094-OB16S und 5094-OB16SXT können mit 5580- und 5380-GuardLogix®-Sicherheitssteuerungen in Ein- und
Zweikanalkonfigurationen bis zu SIL 3, Performance Level e, Kat. 4 verwendet werden. Die Module werden mit der Anwendung Studio 5000
Logix Designer® konfiguriert.
Diese Sicherheitsmodule sind baumustergeprüft und für den Einsatz in Sicherheitsanwendungen bis einschließlich SIL 3 gemäß IEC 61508
zertifiziert, geeignet für den Einsatz in Sicherheitsanwendungen bis einschließlich SIL CL3 gemäß IEC 62061 und bis einschließlich
Performance Level e (Kategorie 4) gemäß ISO 13849-1.
Weitere Informationen zur Kompatibilität von Logix 5000™-Steuerungen und Versionen der Anwendung Logix Designer mit FLEX 5000-E/A-
Modulen sowie zu Anforderungen in Sicherheitsanwendungen finden Sie in den unter
Publikationen.
Seite
5
6
6
7
8
9
10
11
11
12
12
13
14
Weitere Informationen auf Seite 14
aufgeführten
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rockwell Automation 5094-OB16S
Inhaltszusammenfassung für Rockwell Automation 5094-OB16S
-
Seite 1: Inhaltsverzeichnis
Spezifikationen Weitere Informationen Produktübersicht Die stromliefernden Digital-Sicherheitseingangsmodule 5094-OB16S und 5094-OB16SXT mit 16 Punkten steuern Ausgangsgeräte an. Die Daten, die von einer Sicherheitssteuerung und einigen Eingangsmodulen an die Module gesendet werden, bestimmen das Verhalten der Module 5094-OB16S und 5094-OB16SXT. FLEX 5000™-E/A-Module verwenden das Producer/Consumer-Kommunikationsmodell. Das Producer/Consumer-Kommunikationsmodell umfasst den intelligenten Datenaustausch zwischen Modulen und anderen Systemgeräten, bei dem jedes Modul ohne vorheriges Polling Daten... - Seite 2 Activiteiten zoals het installeren, afstellen, in gebruik stellen, gebruiken, monteren, demonteren en het uitvoeren van onderhoud mogen uitsluitend worden uitgevoerd door hiervoor opgeleid personeel en in overeenstemming met de geldende praktijkregels. Indien de apparatuur wordt gebruikt op een wijze die niet is gespecificeerd door de fabrikant, dan bestaat het gevaar dat de beveiliging van de apparatuur niet goed werkt. Rockwell Automation-Publikation 5094-IN013C-DE-P - April 2019...
-
Seite 3: Umgebung Und Gehäuse
• Die Schutzart ist „Ex nA IIC T4 Gc“ gemäß EN 60079-15. • Die Module 5094-OB16S und 5094-OB16SXT entsprechen den folgenden Normen: EN 60079-0:2012+A11:2013, EN 60079-15:2010, Referenzzertifikatnummer DEMKO 17 ATEX 1922X. • Sie sind geeignet für den Einsatz in Umgebungen, in denen explosionsfähige Atmosphären (aufgrund von Gasen, Dämpfen, Nebeln oder Luft) unwahrscheinlich sind oder nur sehr sporadisch und kurzzeitig auftreten. -
Seite 4: Iec-Zulassung Für Explosionsgefährdete Standorte
Diese Umgebungen werden in der IEC 60079-0 als Zone 2 definiert. • Die Schutzart ist „Ex nA IIC T4 Gc“ gemäß IEC 60079-15. • Die Module 5094-OB16S und 5094-OB16SXT entsprechen den Normen IEC 60079-0, 6. Auflage, IEC-60079-15, 4. Auflage, IECEx-Referenzzertifikatnummer IECEx UL 17.0075X. Besondere Bedingungen zur sicheren Verwendung: WARNUNG: •... -
Seite 5: Informationen Zum Modul
Regelungen, Gesetze und Standards auch mit den Anweisungen zu Installation und Verdrahtung vertraut machen. Die Abbildungen, Diagramme, Beispielprogramme und Aufbaubeispiele in dieser Publikation dienen ausschließlich zur Veranschaulichung. Aufgrund der unterschiedlichen Anforderungen der jeweiligen Anwendung übernimmt Rockwell Automation keine Verantwortung oder Haftung für den tatsächlichen Einsatz der Produkte auf der Grundlage dieser Beispiele. -
Seite 6: Installieren Eines 5094 Flex 5000-E/A-Systems
Montagefläche in Abständen von ungefähr 200 mm (7,8 Zoll), und verwenden Sie geeignete Endanker. Die DIN-Schiene muss ordnungsgemäß geerdet werden. Weitere Informationen hierzu finden Sie in der Rockwell Automation-Publikation 1770-4.1, Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen. -
Seite 7: Installieren Des Moduls
2. Positionieren Sie das Modul vor der Klemmeneinheit und stellen Sie sicher, dass die Stifte an den Anschlüssen in der Klemmeneinheit ausgerichtet sind. Schlüsselschalter Anschlüsse Führungsschienen 3. Drücken Sie das Modul fest und gleichmäßig in die Klemmeneinheit. Das Modul sitzt ordnungsgemäß in der Klemmeneinheit, wenn die Verriegelungshaken in der Klemmeneinheit einrasten. Rockwell Automation-Publikation 5094-IN013C-DE-P - April 2019... -
Seite 8: Installieren Des Abschlussmoduls
Gesperrt Entsperrt Lasche 2. Richten Sie das Abschlussmodul an den Verriegelungselementen der letzten Klemmeneinheit im System aus. 3. Drücken Sie das Abschlussmodul auf die DIN-Schiene. 4. Drücken Sie die Verriegelungslasche, bis diese hörbar einrastet. Rockwell Automation-Publikation 5094-IN013C-DE-P - April 2019... -
Seite 9: Verdrahten Der Klemmeneinheit
Schraubklemmen-TB Federklemmen-TB 4. Verdrahten Sie die einzelnen Ausgangsgeräte mit den Klemmen 0 bis 15 wie in der Tabelle Verdrahtung für 5094-OB16S und 5094- OB16SXT auf Seite 11 angegeben. 5. Schließen Sie das zugehörige V DC-Bezugspotenzial des Ausgangsgeräts an der entsprechenden Bezugspotenzialklemme der einzelnen Ausgänge an. -
Seite 10: Entfernen Der Drähte Von Der Klemmeneinheit
Schraube 2. Ziehen Sie den Draht ab. 1. Setzen Sie einen Schraubendreher in die rechte Seite der Klemme ein. Feder 2. Ziehen Sie den Draht ab. 3. Ziehen Sie den Schraubendreher heraus. Schraubklemmen-TB Federklemmen-TB Rockwell Automation-Publikation 5094-IN013C-DE-P - April 2019... -
Seite 11: Verdrahtungsplan
FLEX 5000 – Stromliefernde Digital-Sicherheitseingangsmodule mit 16 Punkten Verdrahtungsplan Der folgende Verdrahtungsplan ist ein Beispiel. Das Beispiel bezieht sich auf die Sicherheitsausgangsmodule 5094-OB16S und 5094-OB16SXT. Sie müssen eine 24-V-Gleichstromquelle mit den linken SA(+/–)-Klemmen verbinden, um die feldseitige Spannungsversorgung bereitzustellen. Ausgänge... -
Seite 12: Entfernen Des Moduls
Achten Sie darauf, den gesamten Hebel gleichmäßig zu drücken. 2. Ziehen Sie das Modul von der Klemmeneinheit ab. Ersetzen des Moduls Befolgen Sie die ab Installieren des Moduls auf Seite 7 beschriebenen Schritte, wenn das Modul ersetzt werden muss. Rockwell Automation-Publikation 5094-IN013C-DE-P - April 2019... -
Seite 13: Spezifikationen
Lieferumfang von FLEX 5000-E/A-Modulen enthalten. Es wird empfohlen, nur Klemmeneinheiten (TBs), Montagesockel (MBs) und Klemmenleisten (RTBs) des für das jeweilige System erforderlichen Typs zu bestellen. 5094-OB16S – ISA 71.04 G2 Klassifizierung der Korrosionsbeständigkeit 5094-OB16SXT – ISA 71.04 G3... -
Seite 14: Weitere Informationen
Bietet Konformitätserklärungen, Zertifikate und andere Zertifizierungsdetails. http://www.rockwellautomation.com/global/certification/overview.page Die Publikationen können Sie unter http://www.rockwellautomation.com/Literature/ anzeigen oder herunterladen. Wenn Sie eine gedruckte Version der technischen Dokumentation benötigen, wenden Sie sich an Ihren lokalen Allen-Bradley-Distributor oder Rockwell Automation- Vertriebsbeauftragten. Rockwell Automation-Publikation 5094-IN013C-DE-P - April 2019... -
Seite 15: Kundendienst Von Rockwell Automation
Funktionen und Suche nach zugehöriger Firmware. Rückmeldungen zur Dokumentation Rückmeldungen zur Dokumentation Dank Ihrer Kommentare können wir Ihre Dokumentationsanforderungen besser erfüllen. Wenn Sie Vorschläge zur Verbesserung dieses Dokuments haben, füllen Sie das Feedback-Formular unter http://literature.rockwellautomation.com/idc/groups/literature/documents/du/ra-du002_-en-e.pdf aus. Rockwell Automation-Publikation 5094-IN013C-DE-P - April 2019... - Seite 16 Aktuelle Umweltinformationen zum Produkt finden Sie auf der Rockwell Automation-Website unter http://www.rockwellautomation.com/rockwellautomation/about-us/sustainability-ethics/product-environmental-compliance.page. Allen-Bradley, FLEX 5000, GuardLogix, Logix 5000, Rockwell Automation, Rockwell Software und Studio 5000 Logix Designer sind Marken von Rockwell Automation, Inc. EtherNet/IP ist eine Marke von ODVA, Inc.
