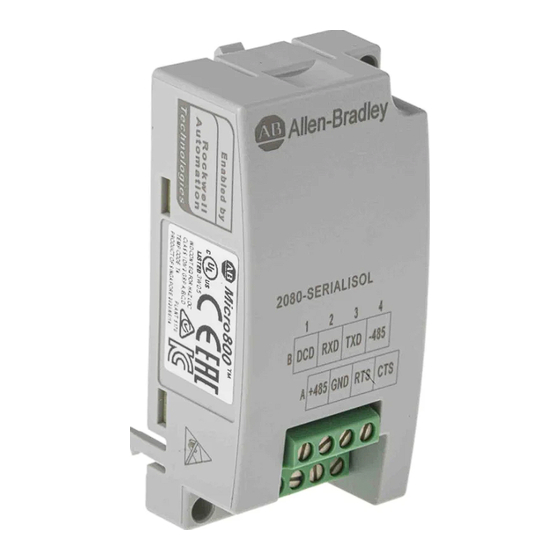

Isoliertes RS232/485-Steckmodul mit serieller
Schnittstelle der Serie Micro800™
Bestellnummer 2080-SERIALISOL
http://literature.rockwellautomation.com/idc/groups/literature/documents/in/2080
-WD001_-mu-p.pdf
Cette publication est disponible en français sous forme électronique (fichier PDF).
FR
Pour la télécharger, rendez-vous sur la page Internet indiquée ci-dessus.
Questa pubblicazione è disponibile in Italiano in formato PDF. Per scaricarla
IT
collegarsi al sito Web indicato sopra.
Diese Publikation ist als PDF auf Deutsch verfügbar. Gehen Sie auf die oben
DE
genannte Web-Adresse, um nach der Publikation zu suchen und sie
herunterzuladen.
Esta publicación está disponible en español como PDF. Diríjase a la dirección web
ES
indicada arriba para buscar y descarga esta publicación.
Esta publicação está disponível em portugués como PDF. Vá ao endereço web que
PT
aparece acima para encontrar e fazer download da publicação.
ZH
ZC
KO
Verdrahtungspläne

Werbung

loading

Inhaltszusammenfassung für Rockwell Automation RS232/485

  • Seite 1 Verdrahtungspläne Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Bestellnummer 2080-SERIALISOL http://literature.rockwellautomation.com/idc/groups/literature/documents/in/2080 -WD001_-mu-p.pdf Cette publication est disponible en français sous forme électronique (fichier PDF). Pour la télécharger, rendez-vous sur la page Internet indiquée ci-dessus. Questa pubblicazione è disponibile in Italiano in formato PDF. Per scaricarla collegarsi al sito Web indicato sopra.
  • Seite 2: Umgebung Und Gehäuse

    Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Umgebung und Gehäuse Dieses Gerät ist für den Einsatz in Industriebereichen des ACHTUNG Verschmutzungsgrads 2, in Anwendungen der Überspannungskategorie II (gemäß IEC 60664-1), in Höhen bis zu 2000 m ohne Leistungsminderung geeignet. Das Produkt entspricht einem industriellen Gerät der Gruppe 1, Klasse A gemäß...
  • Seite 3: Verhindern Elektrostatischer Entladung

    Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Verhindern elektrostatischer Entladung Dieses Gerät ist empfindlich gegen elektrostatische Entladung, die interne ACHTUNG Schäden verursachen und die normale Funktionsweise beeinträchtigen kann. Beachten Sie die folgenden Richtlinien beim Umgang mit diesem Gerät: • Berühren Sie einen geerdeten Gegenstand, um eventuelle elektrische Ladung abzuleiten.
  • Seite 4: Nordamerikanische Zulassung Für Explosionsgefährdete Standorte

    Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Nordamerikanische Zulassung für explosionsgefährdete Standorte Folgende Module verfügen über die Nordamerikanische Zulassung für explosionsgefährdete Standorte: 2080-SERIALISOL The following information applies when Informations sur l’utilisation de cet équipement operating this equipment in hazardous...
  • Seite 5 Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Die folgenden Informationen gelten, wenn dieses Gerät an explosionsgefährdeten Standorten eingesetzt wird: Produkte mit der Kennzeichnung „CL I, DIV 2, GP A, B, C, D“ sind ausschließlich für den Einsatz an explosionsgefährdeten Standorten der Klasse I, Division 2, Gruppe A, B, C, D und an nicht explosionsgefährdeten Standorten geeignet.
  • Seite 6 Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Stückliste Dieses Paket enthält ein Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800 sowie die vorliegende Verdrahtungsanleitung mit Pin-Belegung. 45013 Publikation 2080-WD002A-DE-P – September 2010...
  • Seite 7 Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Sie können das Steckmodul wahlweise vor dem Einsetzen in die Steuerung verdrahten oder die Verdrahtung nach dem korrekten Einsatz des Moduls vornehmen. • Das Produkt entspricht einem industriellen Gerät der Gruppe 1, Klasse A ACHTUNG gemäß...
  • Seite 8: Einsetzen Des Moduls In Die Steuerung

    Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ 8-polige Klemmenleistenbuchse Rückseite (Blick in die Klemmenleiste) Pin A1 RS485 +485 Pin B1 RS232 DCD Pin A2 RS232/485 GND Pin B2 RS232 RXD Pin A3 RS232 RTS Pin B3 RS232 TXD Pin A4 RS232 CTS...
  • Seite 9: Technische Daten

    Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Technische Daten Allgemeine Daten und Umgebungsspezifikationen Attribut Wert Montagedrehmoment 0,2 Nm Anzugsmoment der 0,22 bis 0,25 Nm Klemmenschrauben (mithilfe eines 2,5-mm-Schlitzschraubendrehers) Drahtstärke Massiv Max. Isolie- 0,14 mm (AWG 26) 1,5 mm (AWG 16)
  • Seite 10: Zertifizierungen

    Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Zertifizierungen Zertifizierung Wert (bei entsprechender Kennzeichnung des Produkts) c-UL-us Industrielle Steuerungen mit UL-Auflistung, zertifiziert für die USA und Kanada. Siehe UL-Datei E322657. UL-Auflistung für Klasse I, Division 2 Gruppen A, B, C, D Explosionsgefährdete Standorte,...
  • Seite 11 Isoliertes RS232/485-Steckmodul mit serieller Schnittstelle der Serie Micro800™ Notizen: Publikation 2080-WD002A-DE-P – September 2010...
  • Seite 12: Rückgabeverfahren Bei Neuen Produkten

    Bitte wenden Sie sich bei Fragen zum Rückgabeverfahren an den für Sie zuständigen Rockwell Automation-Mitarbeiter. Allen-Bradley, Micro800, Micro810, Micro830, TechConnect und Rockwell Automation sind Marken von Rockwell Automation, Inc. Marken, die nicht Rockwell Automation gehören, sind das Eigentum der jeweiligen Unternehmen.
