5. Schließen Sie das zugehörige Netzanschlusskabel des Eingangsgeräts an der entsprechenden AC-Netzklemme der einzelnen Eingänge an.
(Netzleitungsklemmen sind intern zusammengeschlossen.)
6. Schließen Sie den zugehörigen Eingangsneutralleiter (nur 3-adrige Geräte) an der entsprechenden AC-Neutralleiterklemme der
einzelnen Eingänge an. (AC-Neutralleiterklemmen sind intern zusammengeschlossen.)
7. Schließen Sie die Netzleitung an der Klemme SA+ an, die sich auf der linken Seite der Klemmeneinheit befindet.
8. Schließen Sie die Netzleitung an der Klemme SA– an, die sich auf der linken Seite der Klemmeneinheit befindet.
9. Verbinden Sie mithilfe eines Jumpers die Klemme SA+ auf der rechten Seite dieser Klemmeneinheit mit Klemme SA+ auf der linken
Seite der nächsten Klemmeneinheit, um eine Prioritätskettenverbindung der AC-Netzspannung zur nächsten Klemmeneinheit
herzustellen.
10. Wenn Sie den AC-Neutralleiter weiter zur nächsten Klemmeneinheit führen möchten, installieren Sie einen Jumper von der Klemme
SA– auf der rechten Seite dieser Klemmeneinheit zur Klemme SA– auf der linken Seite der nächsten Klemmeneinheit.
Entfernen der Drähte von der Klemmeneinheit
WARNUNG: Beim Verbinden oder Trennen einer Verkabelung kann bei eingeschalteter Spannungsversorgung ein elektrischer Lichtbogen auftreten. In
Gefahrenbereichen kann dadurch eine Explosion hervorgerufen werden. Stellen Sie zunächst sicher, dass die Spannungsversorgung unterbrochen wurde oder
dass es sich um einen nicht explosionsgefährdeten Bereich handelt.

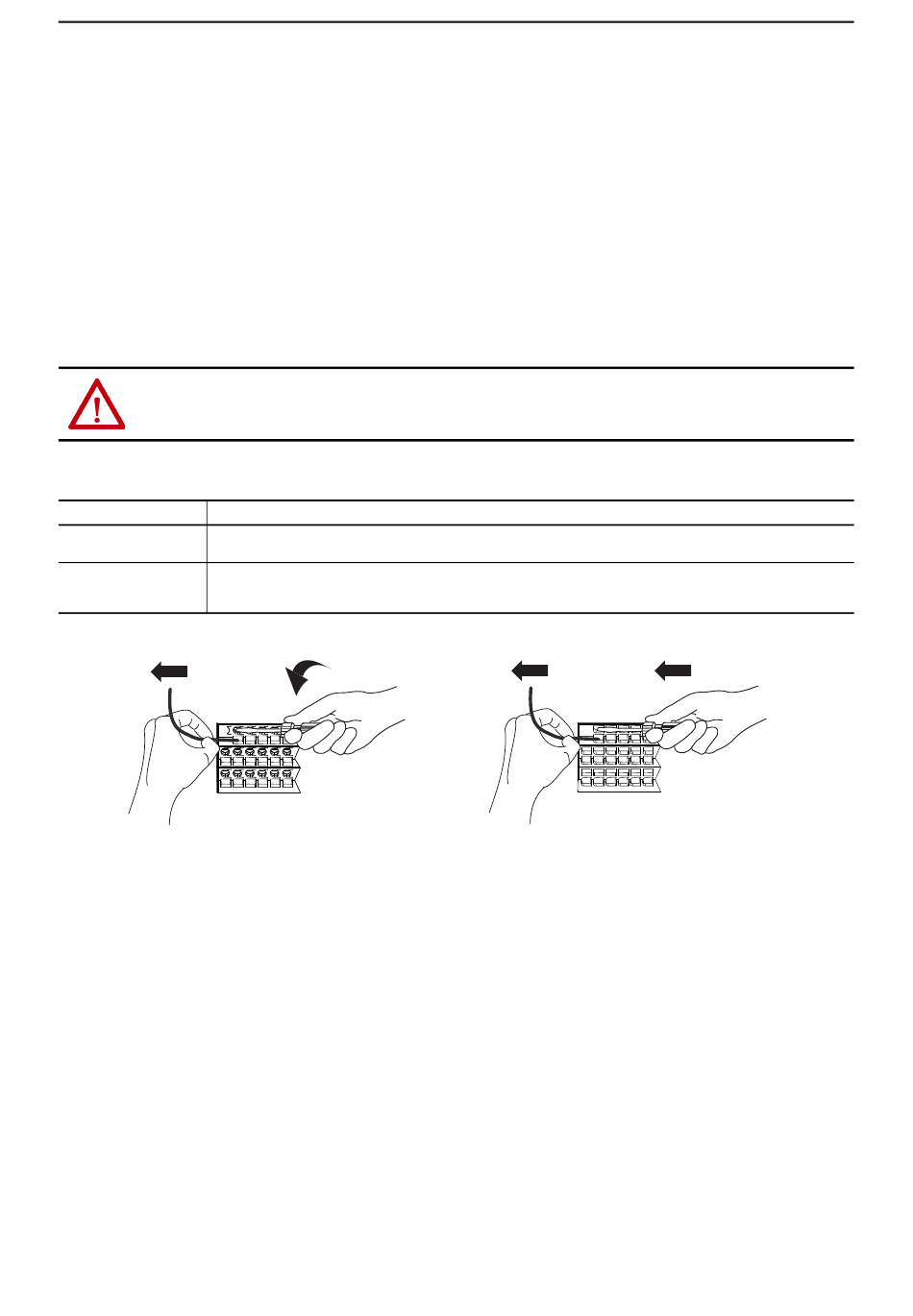

Ziehen Sie die Drähte von der Klemmeneinheit ab.
Typ der Klemmeneinheit Aktion
1. Drehen Sie zum Öffnen der Klemme den Schraubendreher entgegen dem Uhrzeigersinn.
Schraube
2. Entfernen Sie den Draht.
1. Setzen Sie einen Schraubendreher in den Schlitz über der Klemme ein.
Feder 2. Entfernen Sie den Draht.
3. Ziehen Sie den Schraubendreher heraus.
Schraubklemmen
FLEX 5000 – Digitale AC-Eingangsmodule (120 V) mit 8 Punkten Installationsanleitung
Rockwell Automation-Publikation 5094-IN026A-DE-P – Dezember 2019
Federklemmen
