Serielle FLEX 5000-Module Installationsanleitung
3.

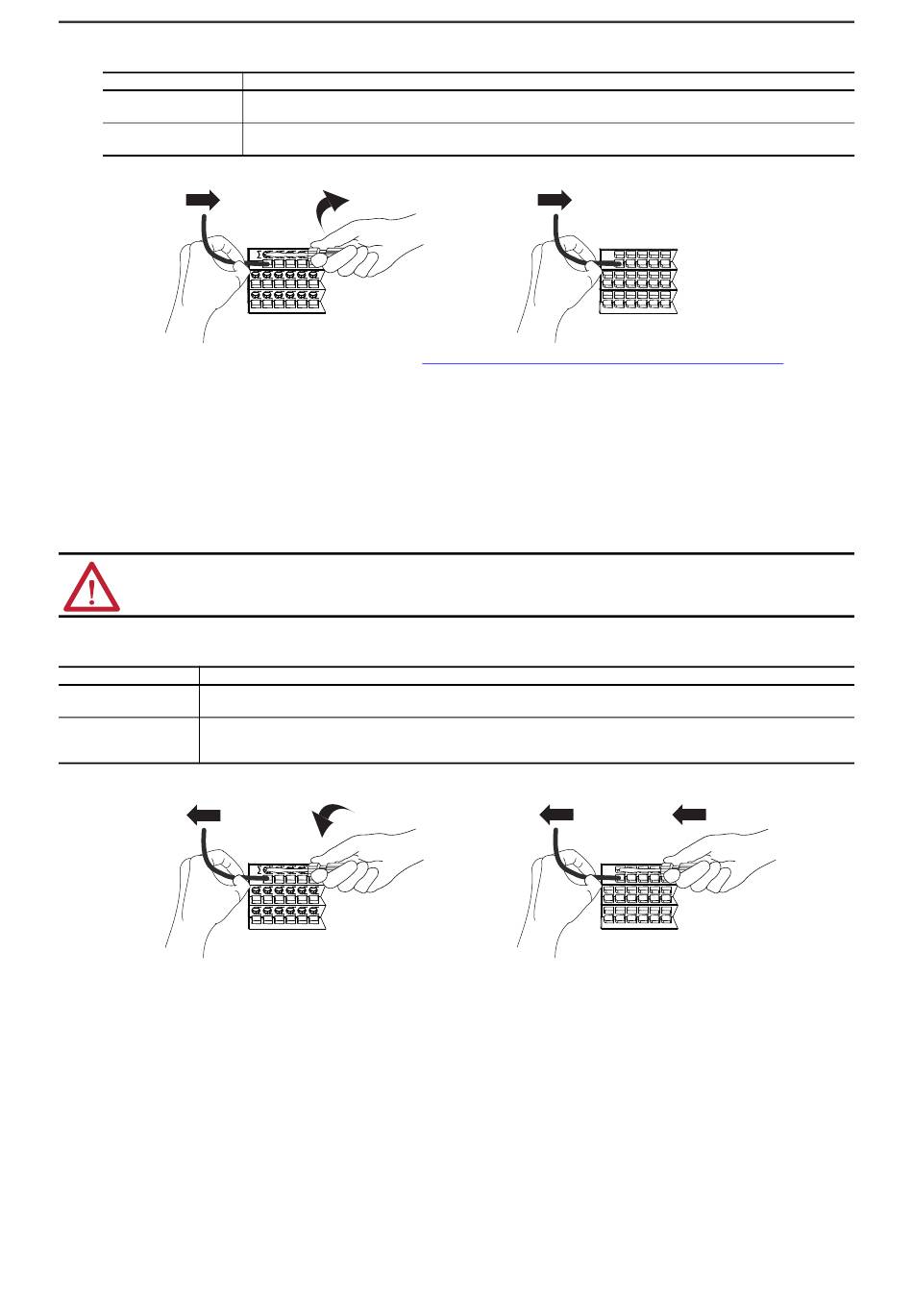

Schließen Sie die Drähte an die Klemmeneinheit an.
Typ der Klemmeneinheit
Schraube
Feder
4.
Schließen Sie einzelne Drähte an die Klemmen 0 bis 15 an, wie in
5.
Schließen Sie +V-DC-Spannung an der Klemme SA+ an, die sich auf der linken Seite der Klemmeneinheit befindet.
6.
Schließen Sie V-DC-Bezugspotenzial an der Klemme SA– an, die sich auf der linken Seite der Klemmeneinheit befindet.
7.
Verbinden Sie mithilfe eines Jumpers die Klemme SA+ auf der rechten Seite dieser Klemmeneinheit mit Klemme SA+ auf der linken Seite der nächsten
Klemmeneinheit, um eine Prioritätskettenverbindung der +V DC-Spannungsversorgung zur nächsten Klemmeneinheit herzustellen.
8.
Wenn Sie mit V-DC-Bezugspotenzial zur nächsten Klemmeneinheit fortfahren möchten, installieren Sie einen Jumper von der Klemme SA– auf der
rechten Seite dieser Klemmeneinheit zur Klemme SA– auf der linken Seite der nächsten Klemmeneinheit.
Entfernen der Drähte von der Klemmeneinheit
WARNUNG: Wenn Sie die Verdrahtung unter Spannung anschließen oder trennen, kann ein elektrischer Lichtbogen entstehen. In
Gefahrenbereichen kann dadurch eine Explosion hervorgerufen werden. Stellen Sie zunächst sicher, dass die Spannungsversorgung
unterbrochen wurde oder dass es sich um einen nicht explosionsgefährdeten Bereich handelt.
Ziehen Sie die Drähte von der Klemmeneinheit ab.
Typ der Klemmeneinheit
Aktion
Drehen Sie zum Öffnen der Klemme den Schraubendreher entgegen dem Uhrzeigersinn.
Schraube
Entfernen Sie den Draht.
Setzen Sie einen Schraubendreher in den Schlitz über der Klemme ein.
Feder
Entfernen Sie den Draht.
Ziehen Sie den Schraubendreher heraus.
8
Aktion
1. Führen Sie den Draht in die Klemme ein.
2. Drehen Sie die Schraube im Uhrzeigersinn, um die Klemme auf dem Draht festzuziehen. Ziehen Sie die Schraube mit 0,4 Nm fest.
Drücken Sie den Draht in die Klemme.
Crimpen Sie zunächst eine Aderendhülse auf den Draht, falls dieser zu dünn sein sollte.
Schraubklemmen
Schraubklemmen
Rockwell Automation-Publikation 5094-IN028A-DE-P – Oktober 2020
Verdrahtungsanschlüsse für 5094-SERIAL und 5049-SERIALXT auf Seite 9
Federklemmen
Federklemmen
angegeben.
