Anleitung IP-Türtelefon
Anhang

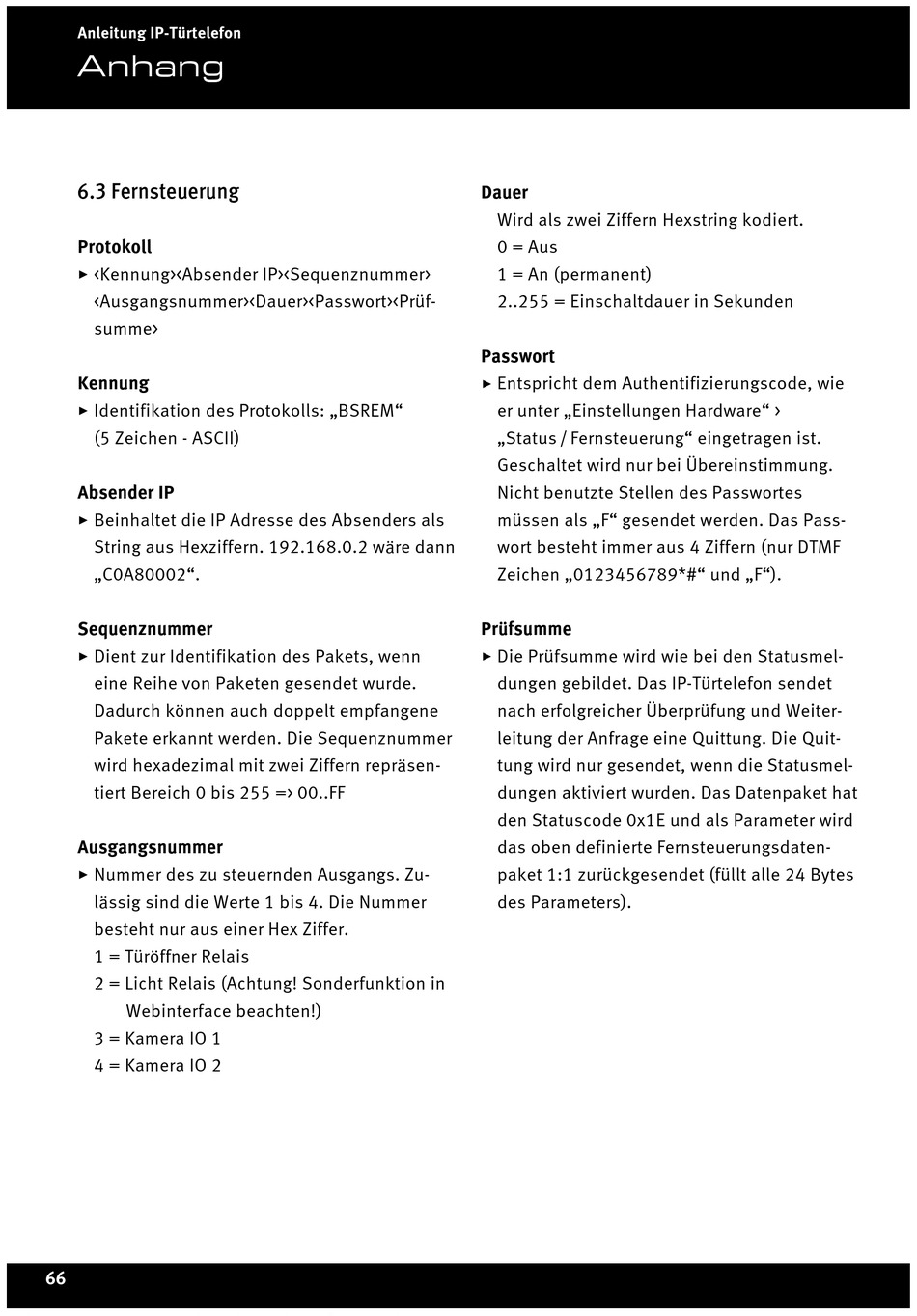

6.3 Fernsteuerung
Protokoll
@
<Kennung><Absender IP><Sequenznummer>
<Ausgangsnummer><Dauer><Passwort><Prüf-
summe>
Kennung
@
Identifikation des Protokolls: „BSREM"
(5 Zeichen - ASCII)
Absender IP
@
Beinhaltet die IP Adresse des Absenders als
String aus Hexziffern. 192.168.0.2 wäre dann
„C0A80002".
Sequenznummer
@
Dient zur Identifikation des Pakets, wenn
eine Reihe von Paketen gesendet wurde.
Dadurch können auch doppelt empfangene
Pakete erkannt werden. Die Sequenznummer
wird hexadezimal mit zwei Ziffern repräsen-
tiert Bereich 0 bis 255 => 00..FF
Ausgangsnummer
@
Nummer des zu steuernden Ausgangs. Zu-
lässig sind die Werte 1 bis 4. Die Nummer
besteht nur aus einer Hex Ziffer.
1 = Türöffner Relais
2 = Licht Relais (Achtung! Sonderfunktion in
Webinterface beachten!)
3 = Kamera IO 1
4 = Kamera IO 2
66
Dauer
Wird als zwei Ziffern Hexstring kodiert.
0 = Aus
1 = An (permanent)
2..255 = Einschaltdauer in Sekunden
Passwort
@
Entspricht dem Authentifizierungscode, wie
er unter „Einstellungen Hardware" >
„Status / Fernsteuerung" eingetragen ist.
Geschaltet wird nur bei Übereinstimmung.
Nicht benutzte Stellen des Passwortes
müssen als „F" gesendet werden. Das Pass-
wort besteht immer aus 4 Ziffern (nur DTMF
Zeichen „0123456789*#" und „F").
Prüfsumme
@
Die Prüfsumme wird wie bei den Statusmel-
dungen gebildet. Das IP-Türtelefon sendet
nach erfolgreicher Überprüfung und Weiter-
leitung der Anfrage eine Quittung. Die Quit-
tung wird nur gesendet, wenn die Statusmel-
dungen aktiviert wurden. Das Datenpaket hat
den Statuscode 0x1E und als Parameter wird
das oben definierte Fernsteuerungsdaten-
paket 1:1 zurückgesendet (füllt alle 24 Bytes
des Parameters).
