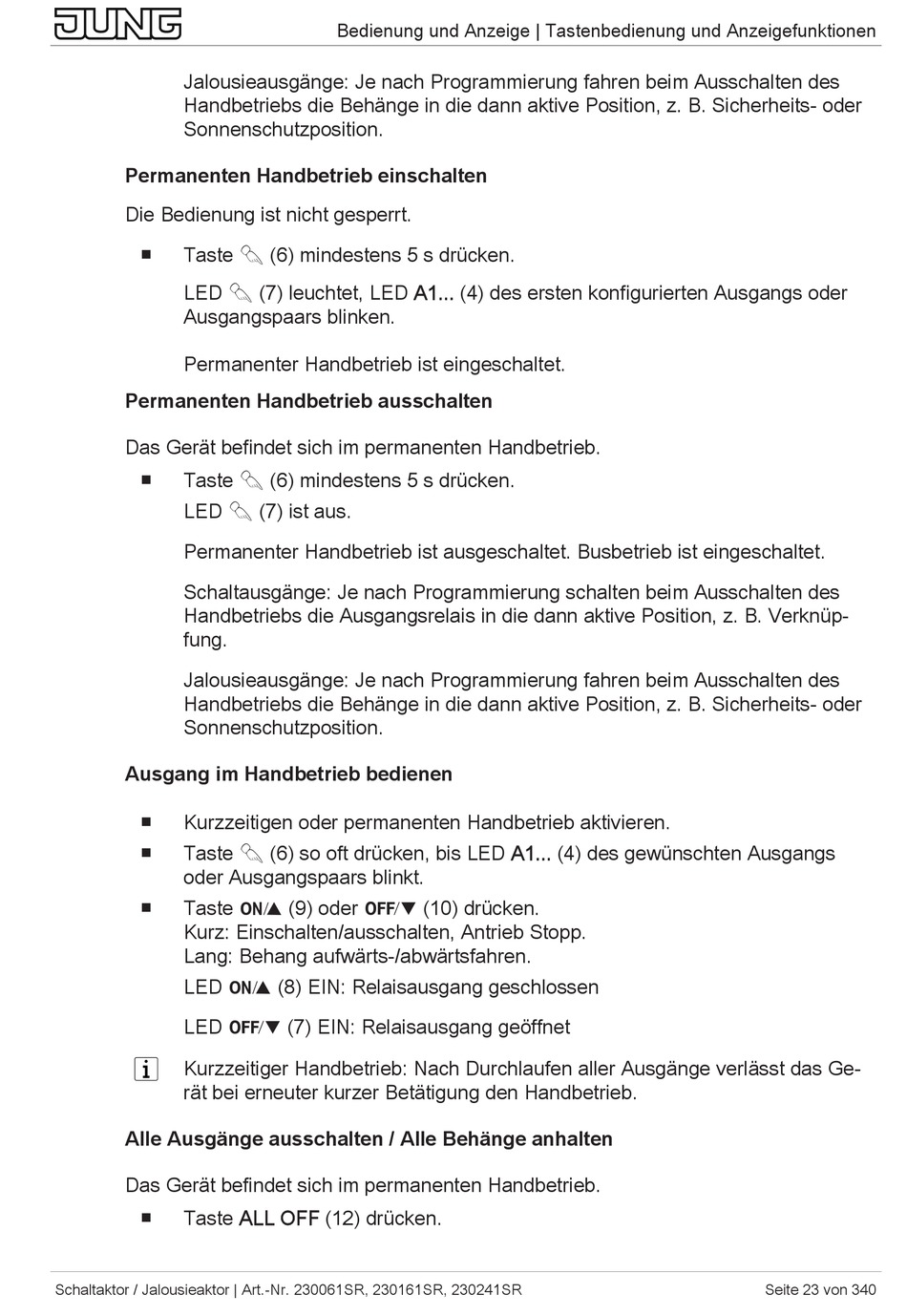

Jalousieausgänge: Je nach Programmierung fahren beim Ausschalten des
Handbetriebs die Behänge in die dann aktive Position, z. B. Sicherheits- oder
Sonnenschutzposition.
Permanenten Handbetrieb einschalten
Die Bedienung ist nicht gesperrt.
￭
Taste ǃ (6) mindestens 5 s drücken.
LED ǃ (7) leuchtet, LED A1... (4) des ersten konfigurierten Ausgangs oder
Ausgangspaars blinken.
Permanenter Handbetrieb ist eingeschaltet.
Permanenten Handbetrieb ausschalten
Das Gerät befindet sich im permanenten Handbetrieb.
￭
Taste ǃ (6) mindestens 5 s drücken.
LED ǃ (7) ist aus.
Permanenter Handbetrieb ist ausgeschaltet. Busbetrieb ist eingeschaltet.
Schaltausgänge: Je nach Programmierung schalten beim Ausschalten des
Handbetriebs die Ausgangsrelais in die dann aktive Position, z. B. Verknüp-
fung.
Jalousieausgänge: Je nach Programmierung fahren beim Ausschalten des
Handbetriebs die Behänge in die dann aktive Position, z. B. Sicherheits- oder
Sonnenschutzposition.
Ausgang im Handbetrieb bedienen
￭
Kurzzeitigen oder permanenten Handbetrieb aktivieren.
￭
Taste ǃ (6) so oft drücken, bis LED A1... (4) des gewünschten Ausgangs
oder Ausgangspaars blinkt.
￭
Taste DŽ (9) oder Dž (10) drücken.
Kurz: Einschalten/ausschalten, Antrieb Stopp.
Lang: Behang aufwärts-/abwärtsfahren.
LED DŽ (8) EIN: Relaisausgang geschlossen
LED Dž (7) EIN: Relaisausgang geöffnet
Kurzzeitiger Handbetrieb: Nach Durchlaufen aller Ausgänge verlässt das Ge-
rät bei erneuter kurzer Betätigung den Handbetrieb.
Alle Ausgänge ausschalten / Alle Behänge anhalten
Das Gerät befindet sich im permanenten Handbetrieb.
￭
Taste ALL OFF (12) drücken.
Schaltaktor / Jalousieaktor | Art.-Nr. 230061SR, 230161SR, 230241SR
Bedienung und Anzeige | Tastenbedienung und Anzeigefunktionen
Seite 23 von 340
