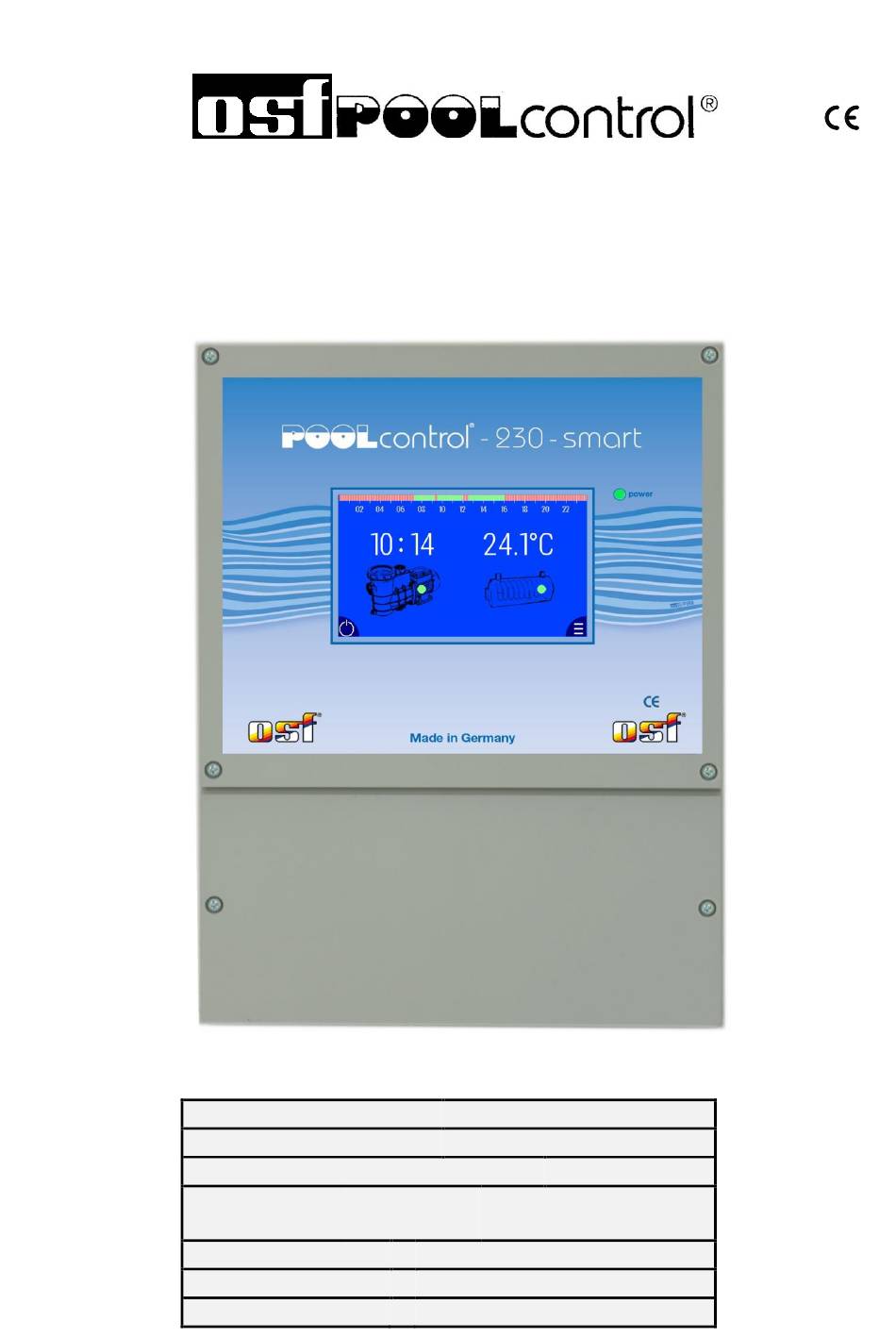

Montage- und Betriebsanleitung
PC-230-smart
Technische Daten
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Pumpe:
Heizung:
Schutzart:
Luftfeuchtigkeit:
Umgebungstemperatur:
mit Internet
Art. Nr. 310.000.1230
220mm x 285mm x 85mm
0-95% nicht kondensierend
230V 50Hz
ca.1,5VA
max. 1,0 kW (AC3)
max.0,4kW (AC3)
IP 40
0-40°C
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OSF POOL control PC-230-smart
Inhaltszusammenfassung für OSF POOL control PC-230-smart
-
Seite 1: Technische Daten
Montage- und Betriebsanleitung PC-230-smart mit Internet Art. Nr. 310.000.1230 Technische Daten Abmessungen: 220mm x 285mm x 85mm Betriebsspannung: 230V 50Hz Leistungsaufnahme der Steuerung: ca.1,5VA Schaltleistung: Pumpe: max. 1,0 kW (AC3) Heizung: max.0,4kW (AC3) Schutzart: IP 40 Luftfeuchtigkeit: 0-95% nicht kondensierend Umgebungstemperatur: 0-40°C... -
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung PC-230-smart Seite 2 (10) Inhaltsverzeichnis Technische Daten ........................1 Inhaltsverzeichnis ........................2 Funktion ............................3 Sicherungen ..........................3 Elektrischer Anschluss ....................... 4 Kleinspannungsleitungen ......................4 Anschlussplan ..........................4 Anschluss an das Internet ......................5 Temperatur-Regelung ......................... 5 Widerstandswerte des Temperaturfühlers ................ -
Seite 3: Funktion
Montage- und Bedienungsanleitung PC-230-smart Seite 3 (10) Funktion Filtersteuerung PC-230-smart ermöglicht das zeitabhängige Ein- und Ausschalten einer 230V-Wechselstrom-Filterpumpe. Die PC-230-smart ist mit einem modernen Touch- Display ausgestattet, indem sich folgende Funktionen einstellen lassen: a) Die Anlage kann ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch nicht allpolig vom Netz getrennt! b) Der Filterbetrieb kann auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) umgestellt werden. -
Seite 4: Elektrischer Anschluss
Montage- und Bedienungsanleitung PC-230-smart Seite 4 (10) Elektrischer Anschluss Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Umgebungstemperatur darf zwischen 0°C und + 40°C liegen und sollte möglichst konstant sein. Die rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. -
Seite 5: Anschluss An Das Internet
Informationen über den Netzwerkanschluss, die Verbindung zum Internet und die Bedienung des integrierten Webservers finden Sie im Internet unter folgender Adresse: https://osf.de/download/documents/documents.php?device=PC-230-smart Temperatur-Regelung Die elektronische Temperaturregelung und der Temperaturfühler sind aufeinander abgeglichen. Falls der Fühler oder das Steuergerät einzeln ausgewechselt werden, ist ein neuer Abgleich durchzuführen. -
Seite 6: Bedienung
Montage- und Bedienungsanleitung PC-230-smart Seite 6 (10) Bedienung Touch – Display Zeitschaltuhr Wassertemperatur Uhrzeit Filterpumpe Heizung Hauptmenü EIN/ AUS Betriebsart: grün = EIN grau = AUS = Störung Ein- und Ausschalten der PC-230-smart Schaltfläche betätigen, um das Gerät einzuschalten. Schaltfläche betätigen, um das Gerät auszuschalten. -
Seite 7: Betriebsart Der Heizung Ändern
Montage- und Bedienungsanleitung PC-230-smart Seite 7 (10) Betriebsart der Heizung ändern Durch Betätigen der Schaltfläche „Heizung“ lassen sich die Betriebsarten EIN/ AUTO/ AUS auswählen. Dauerbetrieb der Heizung AUTO Temperaturregelung Kein Heizungsbetrieb Schaltfläche betätigen, um in den Startbildschirm zurückzukehren. -
Seite 8: Einstellungen Im Hauptmenü Ändern
Montage- und Bedienungsanleitung PC-230-smart Seite 8 (10) Einstellungen im Hauptmenü ändern betätigen, um das „Hauptmenü“ zu öffnen. Es Schaltfläche lassen sich folgende Informationen abrufen bzw. Einstellungen vornehmen: - Systeminfo - Sprache - Temperaturabgleich - Zeiteinstellungen - Netzwerkeinstellungen Systeminfo abrufen Schaltfläche „Systeminfo“ betätigen. Folgende Informationen können dort abgerufen werden: - Seriennummer - IP Adresse... -
Seite 9: Netzwerkeinstellungen Ändern
Montage- und Bedienungsanleitung PC-230-smart Seite 9 (10) Im Menü „Zeiteinstellungen“ können folgende Einstellungen durch betätigen der Schaltflächen geändert werden: - Automatische Internetzeit - Internet Zeitzone - Automatische Sommerzeit-Winterzeit Umstellung. angewählt abgewählt betätigen, um in das „Hauptmenü“ Schaltfläche zurückzukehren. Mit dieser Einstellung kann die gewünschte Zeitverschiebung zur GMT gewählt werden. -
Seite 10: Kombination Pc-230-Smart Mit Nr-12-Trs-2 Und Eurotronik-10
Montage- und Bedienungsanleitung PC-230-smart Seite 10 (10) Kombination PC-230-smart mit NR-12-TRS-2 und EUROTRONIK-10 Auffangbehältersteuerung für Mit Internet-Anschluss Rückspülsteuerung Schwimmbäder mit Überlaufrinne für den - Server EUROTRONIK - 10 Änderungen vorbehalten! April 21...
