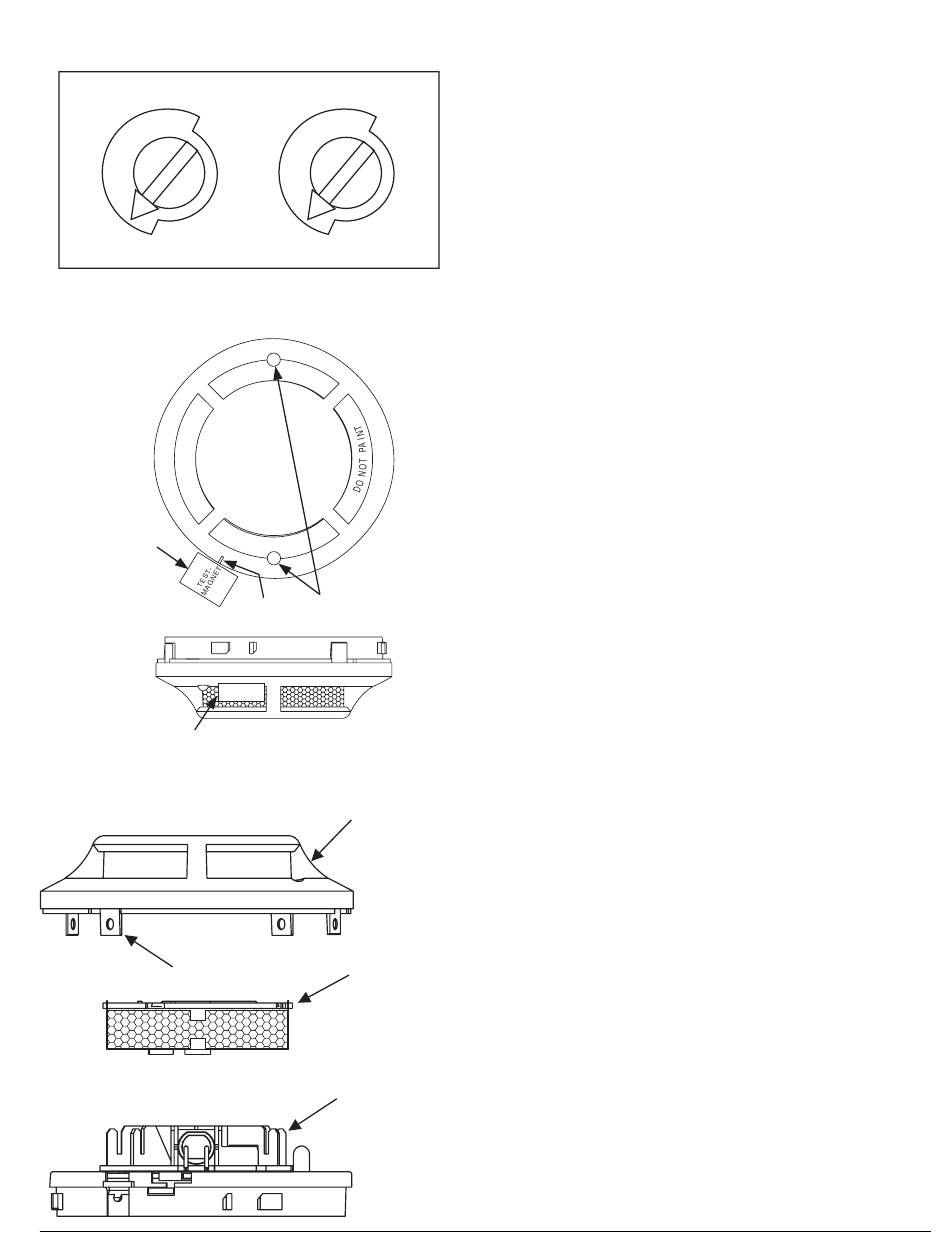

ABBILDUNG 2. DREHSCHALTER ZUR
ADRESSEINSTELLUNG:
8
7
9
6
5
4
3
2
1
0
ABBILDUNG 3. POSITION DES TESTMAGNETEN:
Glatte, ebene
Oberfläche
Glatte, ebene
Oberfläche
ABBILDUNG 4. MELDER ZUSAMMENBAU:
EINBAU SCHUTZGITTER
D200-43-00
8
7
9
6
5
4
3
2
1
0
LED STATUSANZEIGE
MAGNETTEST
MARKIERUNG
TEST-
MAGNET
MESSKAMMER
MELDERABDECKUNG
HALTEKLAMMERN
DER ABDECKUNG
REINIGUNG
Es wird empfohlen den Meldern zur Reinigung aus dem
Sockel zu entnehmen. Der Melder ist folgendermaßen zu
reinigen:
HINWEIS: Informieren
entsprechenden
Wartungsarbeiten an dem Brandmeldesystem.
Schalten
Alarmierung ab um Falschalarme zu vermeiden.
1. Entnehmen Sie die Melderabdeckung durch vor-
A78-2460-02
sichtiges Eindrücken der vier seitlichen Laschen mit
einem schmalen Schraubendreher und nehmen Sie die
Melderabbdeckung ab.
2. Saugen Sie das Schutzgitter vorsichtig ab ohne es zu
entfernen. Falls eine weitere Reinigung erforderlich ist
befolgen Sie Schritt 3 anderenfalls fahren Sie mit
Schritt 7 fort.
3. Ziehen Sie das Schutzgitter /Messkammer ab (siehe
Abb. 4).
4. Reinigen die Kammer durch Absaugen oder Ausblasen
der Staubpartikel.
5. Setzen Sie die Abdeckung der Kammer wieder ein,
indem Sie die Pfeile auf der Oberseite und der Platine
aufeinander ausrichten.
6. Zum Einsetzen des Schutzgitters positionieren Sie es
über der Kammer und drehen es bis es einrastet.
7. Richten Sie zum Einsetzen der Abdeckung diese an
den beiden LED aus und drücken die Abdeckung vor-
sichtig bis sie einrastet.
8. Setzen Sie den Melder wieder in den Sockel einen.
9. Prüfen Sie den Melder wie im Abschnitt PRÜFUNG
C0140-00
beschrieben.
10. Schalten Sie die Betriebsspannung wieder ein.
11. Benachrichtigen Sie die entsprechenden Stellen über
die Wiedereinschaltung.
C0141-00
3
Sie
vor
der
Prüfung
Stellen
über
Sie
die
Alarmübertragung
die
die
und
I56-2216-00
