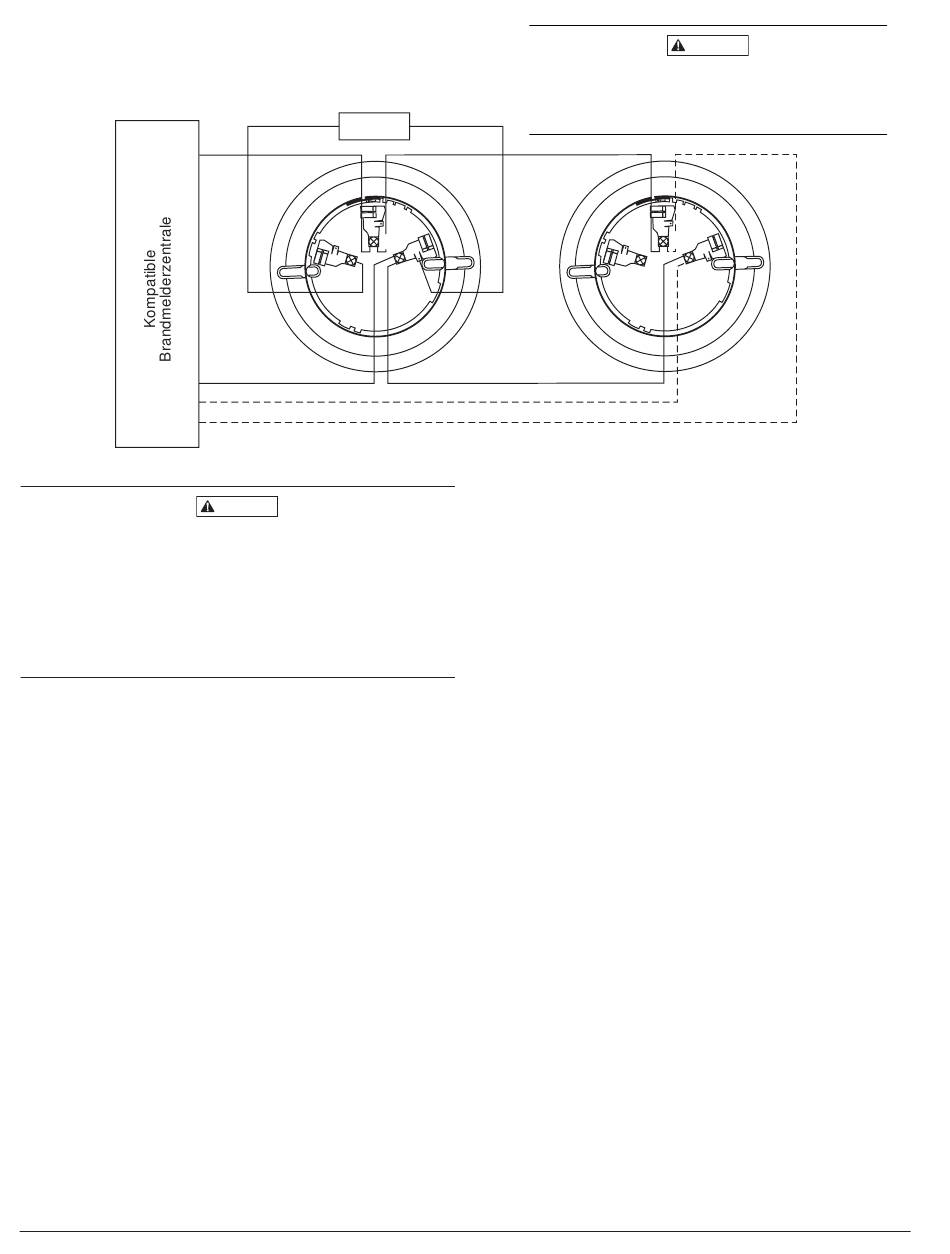

ABBILDUNG 1. VERDRAHTUNGSDIAGRAMM:
Die Staubschutzabdeckung bietet einen begrenzten Schutz
gegen Verunreinigung während des Transportes. Die
Staubschutzabdeckung muss vor der Inbetriebnahme ent-
fernt werden damit der Melder den Brandrauch erkennen
kann.
Vor
dem
Gebäudesanierungsarbeiten sollte der Melder entnommen
werden.
PRÜFUNG
Informieren Sie vor der Prüfung die entsprechenden Stellen
über die Wartungsarbeiten an dem Brandmeldesystem.
Schalten Sie die Alarmübertragung und Alarmierung ab um
Falschalarme zu vermeiden. Alle Melder müssen nach der
Installation in zeitlichen Abständen überprüft werden. Die
Prüfung muss gemäß den gesetzlichen Auflagen erfolgen.
Die maximale Leistungsfähigkeit wird erreicht wenn der
Melder gemäß den Vorgaben der EN 54, VDE 0833-2 und
VdS 2095 installiert und gewartet wird.
Der Melder kann folgendermaßen getestet werden:
A. Funktionsprüfung: Magnet Test (P/N M02-04-01 oder
M02-09-00)
Die Funktionsprüfung des Melders kann mit einem
Testmagnet durchgeführt werden. Der Testmagnet
simuliert zur Überprüfung der Melderelektronik und der
Meldung an die Zentrale Rauch in der Messkammer.
1. Halten Sie den Testmagnet in den Testbereich, siehe
Abbildung 3.
2. Der ausgelöste Melder sollte an der Zentrale angezeigt
werden.
D200-43-00
Parallelanzeige
+
+
3
–
–
+
ACHTUNG
Beginn
von
Bau-
Keine Kabelschlaufen unter die Klemmen 1+2
legen. Zur besseren Übersicht sollte die
Kabelführung unterbrochen sein.
–
2
1
Rückführung der Ringleitung
Die beiden Melder-LED werden von der Zentrale zur
Anzeige des Melderstatus angesteuert.
Die entsprechenden Steuersignale der Zentrale kön-
nen die LED, blinkend, speichernd ansteuern oder
ausschalten. Lesen Sie in der Dokumentation der
oder
Brandmelderzentrale
Ansteuerung oder Alarmverzögerung nach.
B. Rauchtest: Rauchtest-Generator (Gemini 501)
Das Testgerät GEMINI Typ 501 kann zur Testauslösung
von Rauchmeldern eingesetzt werden. Stellen Sie am
Generator eine 4%/ft. bis 5%/ft. Rauchentwicklung,
wie in der Bedienungsanleitung des GEMINI 501
beschrieben ein. Halten Sie das eingeschaltete Testgerät
wie beschrieben an den Melder bis die Alarmauslösung
an der Zentrale angezeigt wird.
Ein Melder der bei diesen Prüfungen keine einwandfreie
Reaktion zeigt sollte wie im Kapitel REINIGUNG
beschrieben gereinigt und danach erneut geprüft werden.
Wenn der Melder nach der Reinigung nicht funktioniert
muss er ersetzt und zur Reparatur eingeschickt werden.
Nach Abschluss der Prüfung setzen Sie das System wieder
in den meldebereiten Normalbetrieb und informieren Sie
die betroffen Stellen über die Wiedereinschaltung des
Brandmeldesystems.
2
ACHTUNG
2
3
1
die
Funktion
C0136-00
der
LED-
I56-2216-00
