INSTALLATIONS- UND WARTUNGSANLEITUNG

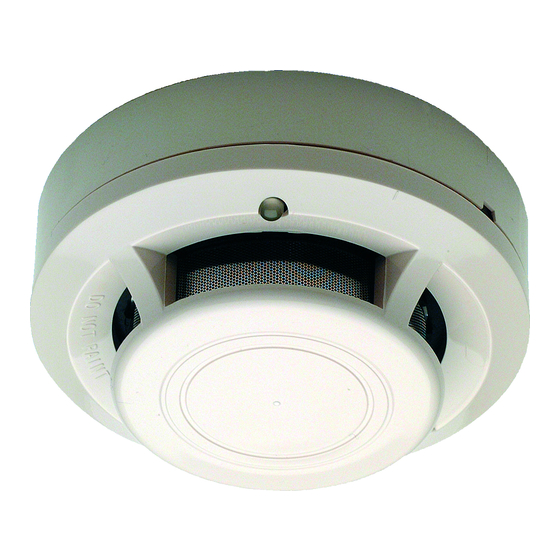

7251 INTELLIGENTER LASER-RAUCHMELDER
SPEZIFIKATION
Betriebsspannungsbereich:
Ruhestrom:
Max. Alarmstrom (LED ein):
Raumklima:
Betriebstemperaturbereich:
Höhe:
Durchmesser:
Gewicht:
Verfügbare Meldersockel:
Zugelassen nach EN54-7 für Alarmstufen 7 und 8.
VOR DER INSTALLATION
Der Melder muss in Überseinstimmung mit der Installationsanleitung der
Brandmelderzentrale installiert werden. Die Installation darf nur unter
Berücksichtigung der gesetzlichen Auflagen durchgeführt werden. Die maxi-
male Leistungsfähigkeit wird erreicht wenn der Melder gemäß den Vorgaben
der EN 54 Teil 7 und VdS 2095 installiert wird.
ALLGEMEINES
Der Meldertyp 7251 ist ein Rauchbrandmelder mit einer Messkammer nach
dem LASER-Prinzip. Der adressierbare Melder überträgt die gemessene
Rauchdichte und weitere Informationen zu der angeschlossenen Brand-
melderzentrale. Mit den Drehschaltern wird die Melderadresse eingestellt.
Die beiden Melder-LED werden von der Zentrale angesteuert und zeigen den
Melderstatus an. Für den Anschluss einer optionalen Melderparallelanzeige
(P/N RA400Z/RA100Z) steht ein eigener Ausgang zur Verfügung.
Die einwandfreie Funktion des Melders ist nur in Verbindung mit einer
analog-adressierbaren Kommunikation zur Zentrale möglich. Schließen
Sie diese Melder nur an freigegebene und kompatible Brandmelderzen-
tralen an.
MELDERABSTAND
System Sensor empfiehlt bei der Montage einen Melderabstand in Abstim-
mung mit der VdS Richtlinie 2095. Für besondere Informationen bezüglich
des Melderabstandes, Anordnung und speziellen Anwendungen beachten Sie
die EN 54 und die VdS Richtlinie 2095 sowie das System Sensor Merkblatt
zum korrekten Einsatz von Rauchmeldern, verfügbar von System Sensor.
VERDRAHTUNGSHINWEISE
Die Verdrahtung muss in Übereinstimmung gemäß den anerkannten Regel der
Technik in der Europäischen Union und lokalen gesetzlichen Bestimmungen
durchgeführt werden. Es sind geeignete Installationskabel zu verwenden. Das
Installationskabel sollte farblich gekennzeichnet sein um Verdrahtungsfehler
auszuschließen und Servicearbeiten zu erleichtern. Bei einer fehlerhaften Ver-
drahtung ist eine einwandfreie Funktion des Brandmeldesystems im Alarmfall
nicht gewährleistet.
Schalten Sie vor der Installation des Melders die Meldelinie spannungsfrei.
Die Verdrahtung muss gemäß den gültigen regionalen Richtlinien, Anforder-
ungen und gesetzlichen Bestimmungen ausgeführt werden.
1. Schließen Sie den Melder und den Sockel (wird getrennt geliefert), wie in
der Abbildung 1 dargestellt an.
15 bis 32 VDC
330µA @ 24 VDC (im 5s Kommunikationsintervall mit blinkender LED)
6,5 mA @ 24 VDC
10% bis 93% Rel. Luftfeuchtigkeit, ohne Betauung
0 bis 38 °C (32° bis 100°F)
–10 bis 50 °C (14° bis 122°F); Europa
43 mm (1,7 Zoll) installiert mit Sockel B210LP
155 mm (6,1 Zoll) installiert mit Sockel B210LP
104 mm (4,1 Zoll) installiert mit Sockel B501
142 g
Alle Sockel der Serie 200/500 sind kompatibel.
3825 Ohio Avenue, St. Charles, Illinois 60174 USA
2. Stellen Sie die zugeordnete Melderadresse mit dem Drehschalter ein,
siehe Abbildung 2.
3. Setzen Sie den Melder in den Sockel indem Sie mit leichtem Druck den
Melder beim Einsetzen im Uhrzeigersinn drehen bis er einrastet.
4. Nach dem Einsetzen aller Melder schalten Sie die Betriebsspannung der
Zentrale ein und aktivieren Sie die entsprechende Meldergruppe.
5. Prüfen Sie die Melder wie im Kapitel PRÜFUNG, weiter unten, beschrieben.
Die Staubschutzabdeckung bietet einen begrenzten Schutz gegen Verunreini-
gung während des Transportes. Die Staubschutzabdeckung muss vor der In-
betriebnahme entfernt werden damit der Melder den Brandrauch erkennen
kann. Vor dem Beginn von Bau- oder Gebäudesanierungsarbeiten sollte der
Melder entnommen werden.
PRÜFUNG
Informieren Sie vor der Prüfung die entsprechenden Stellen über die Wartung-
sarbeiten an dem Brandmeldesystem. Schalten Sie die Alarmübertragung und
Alarmierung ab um Falschalarme zu vermeiden. Alle Melder müssen nach
der Installation in zeitlichen Abständen überprüft werden. Die Prüfung muss
gemäß den gesetzlichen Auflagen erfolgen. Die maximale Leistungsfähigkeit
wird erreicht wenn der Melder gemäß den Vorgaben der EN 54, VDE 0833-2
und VdS 2095 installiert und gewartet wird.
Der Melder kann folgendermaßen getestet werden:
A. FUNKTIONSPRÜFUNG: MAGNET TEST (P/N M02-04-01 ODER M02-
09-00)
Die Funktionsprüfung des Melders kann mit einem Testmagnet durchgeführt
werden. Der Testmagnet simuliert zur Überprüfung der Melderelektronik und
der Meldung an die Zentrale Rauch in der Messkammer.
1. Halten Sie den Testmagnet in den Testbereich, siehe Abbildung 3.
2. Der ausgelöste Melder sollte an der Zentrale angezeigt werden.
Die beiden Melder-LED werden von der Zentrale zur Anzeige des Melderstatus
angesteuert.
Die entsprechenden Steuersignale der Zentrale können die LED, blinkend,
speichernd ansteuern oder ausschalten. Lesen Sie in der Dokumentation der
Brandmelderzentrale die Funktion der LED-Ansteuerung oder Alarmverzöger-
ung nach.
