INSTALLATIONS- UND WARTUNGSANLEITUNG

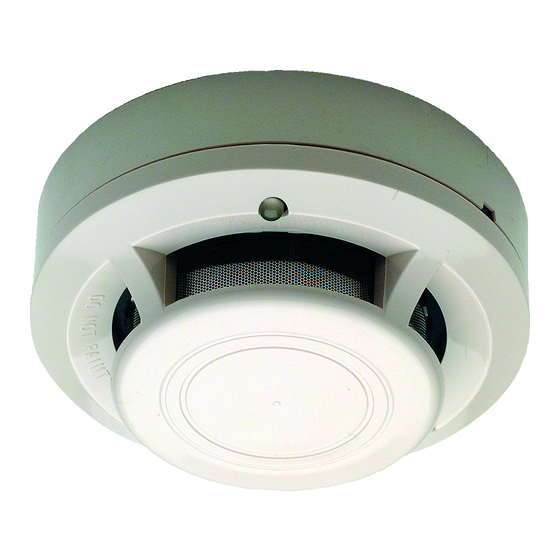

7251 INTELLIGENTER LASER-RAUCHMELDER
SPEZIFIKATION
Betriebsspannungsbereich:
Ruhestrom:
Max. Alarmstrom (LED ein):
Raumklima:
Betriebstemperaturbereich:
Höhe:
Durchmesser:
Gewicht:
Verfügbare Meldersockel:
VOR DER INSTALLATION
Der Melder muss in
Installationsanleitung der Brandmelderzentrale installiert
werden. Die Installation darf nur unter Berücksichtigung der
gesetzlichen Auflagen durchgeführt werden. Die maximale
Leistungsfähigkeit wird erreicht wenn der Melder gemäß
den Vorgaben der EN 54 Teil 7 und VdS 2095 installiert wird.
ALLGEMEINES
Der Meldertyp 7251 ist ein Rauchbrandmelder mit einer
Messkammer nach dem LASER-Prinzip. Der adressierbare
Melder überträgt die gemessene Rauchdichte und weitere
Informationen zu
Brandmelderzentrale. Mit den Drehschaltern wird die
Melderadresse eingestellt. Die beiden Melder-LED werden
von der Zentrale angesteuert und zeigen den Melderstatus
an. Für den Anschluss
Melderparallelanzeige (P/N RA400Z) steht ein eigener
Ausgang zur Verfügung.
Die einwandfreie Funktion des Melders ist nur in
Verbindung mit
Kommunikation zur Zentrale möglich. Schließen Sie
diese Melder nur an freigegebene und kompatible
Brandmelderzentralen an.
MELDERABSTAND
System Sensor empfiehlt bei der Montage einen
Melderabstand in Abstimmung mit der VdS Richtlinie 2095.
Für besondere Informationen
Melderabstandes, Anordnung
Anwendungen beachten Sie die EN 54 und die VdS
Richtlinie 2095 sowie das System Sensor Merkblatt zum
korrekten Einsatz von Rauchmeldern, verfügbar von
System Sensor.
D200-43-00
15 bis 32 VDC
330µA @ 24 VDC (im 5s Kommunikationsintervall mit blinkender LED)
6,5 mA @ 24 VDC
10% bis 93% Rel. Luftfeuchtigkeit, ohne Betauung
0 bis 38 °C (32° bis 100°F)
–10 bis 50 °C (14° bis 122°F); Europa
43 mm (1,7 Zoll) installiert mit Sockel B210LP
155 mm (6,1 Zoll) installiert mit Sockel B210LP
104 mm (4,1 Zoll) installiert mit Sockel B501
142 g
Alle Sockel der Serie 200/500 sind kompatibel.
Überseinstimmung
der angeschlossenen
einer optionalen
einer analog-adressierbaren
bezüglich
und speziellen
VERDRAHTUNGSHINWEISE
mit der Die Verdrahtung muss in Übereinstimmung gemäß den
anerkannten Regel der Technik in der Europäischen Union
und lokalen gesetzlichen Bestimmungen durchgeführt wer-
den. Es sind geeignete Installationskabel zu verwenden.
Das Installationskabel sollte farblich gekennzeichnet sein
um Verdrahtungsfehler
Servicearbeiten zu erleichtern. Bei einer fehlerhaften
Verdrahtung
Brandmeldesystems im Alarmfall nicht gewährleistet.
Schalten Sie vor der Installation des Melders die
Meldelinie spannungsfrei.
Die Verdrahtung muss gemäß den gültigen regionalen
Richtlinien, Anforderungen und gesetzlichen
Bestimmungen ausgeführt werden.
1. Schließen Sie den Melder und den Sockel (wird getrennt
geliefert), wie in der Abbildung 1 dargestellt an.
2. Stellen Sie die zugeordnete Melderadresse mit dem
Drehschalter ein, siehe Abbildung 2.
3. Setzen Sie den Melder in den Sockel indem Sie mit
leichtem Druck den Melder beim Einsetzen im
Uhrzeigersinn drehen bis er einrastet.
4. Nach dem Einsetzen aller Melder schalten Sie die
Betriebsspannung der Zentrale ein und aktivieren Sie die
entsprechende Meldergruppe.
5. Prüfen Sie die Melder wie im Kapitel PRÜFUNG, weiter
unten, beschrieben.
des
1
3825 Ohio Avenue, St. Charles, Illinois 60174
1-800-SENSOR2, FAX: 630-377-6495
auszuschließen
ist eine einwandfreie
www.systemsensor.com
und
Funktion des
I56-2216-00
