Montage der segel

1. Kontrollieren Sie, daß Fallhorn und Hals laut Beschreibung auf Seite 10 ausgeführt sind. Ein falsch
gefertigter Segelhals kann Falten im Segel verursachen und das Einrollen erschweren.

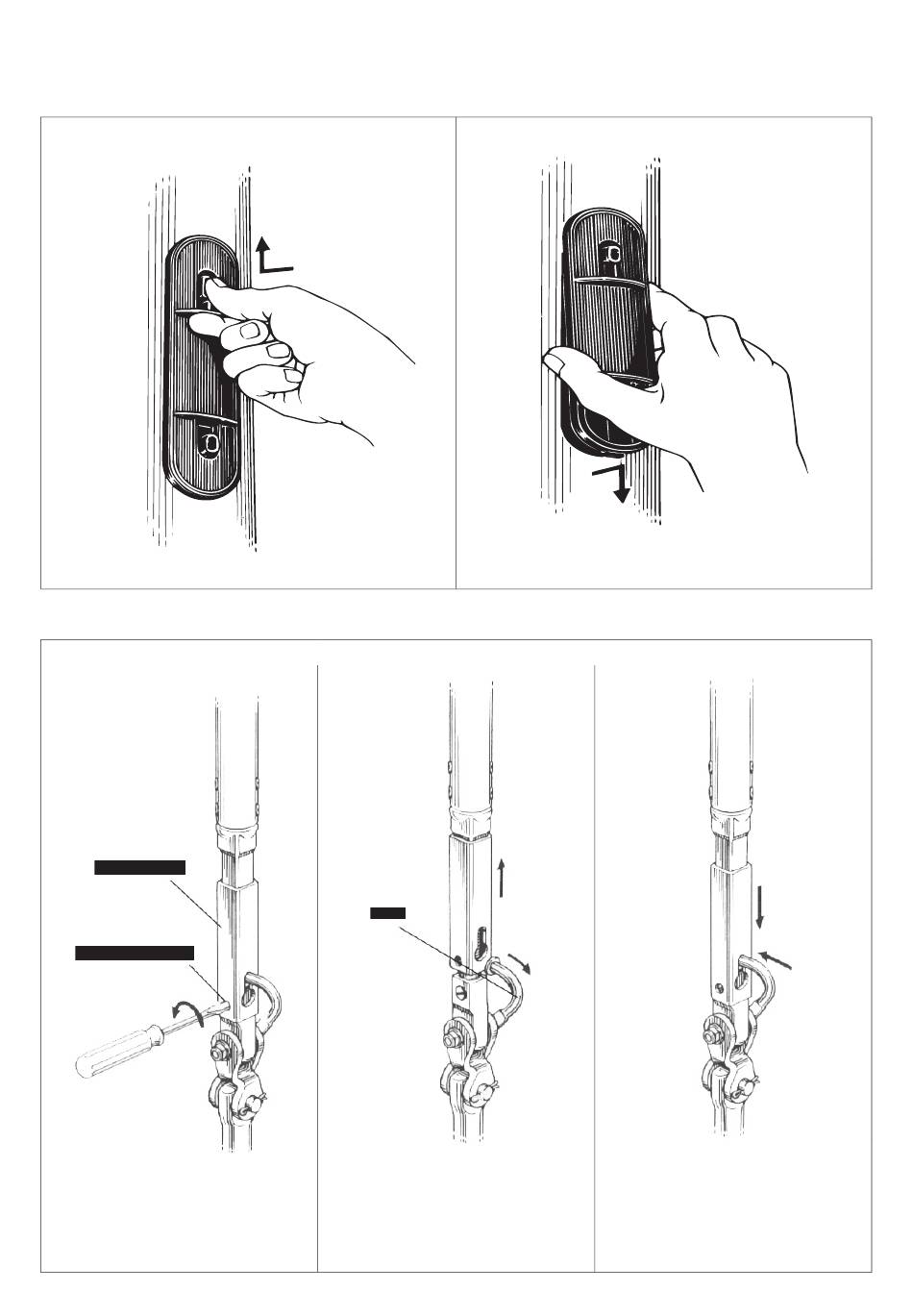

2. Die Verschlussdeckel zu den Öffnungen
abnehmen.
Den einen Knopf drücken und dann Schieben...
3. Befestigen Sie das Fallhorn am Fallschlitten.
4. Befestigen Sie den Segelhals am Halshornhaken.
Sicherungsrohr
Sicherungsschraube
Schrauben Sie die Sicheerungs-
schraube so weit heraus bis sich das
Sicherungsrohr löst.
Abb. 8.1
... das entgegengesetzte Ende anheben und ziehen.
Halshaken Halshaken
Drehen Sie den Halshornhaken aus
dem "Schlüsselloch" bei gleichzeiti-
gem Hochschieben des Sicherungs-
rohres. Die Spannschraube ist jetzt
freigelegt. Befestigen sie das Segel
am Haken.
Schieben Sie das Sicherungssrohr in
die Verschlusstellung, bei gleichzei-
tigem Einhaken des Halshornhakens
in das "Schlüssselloch': Schrauben
Sie die Sicherungsschraube wieder
in das Sicherungsrohr.
Abb. 8.2
