Yamaha Open Deck Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yamaha Anleitungen
  4. Musikinstrumente
  5. Open Deck
  6. Bedienungsanleitung
Yamaha Open Deck Bedienungsanleitung

Yamaha Open Deck Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Inhaltsverzeichnis

Was sind Add-On Effects?
Add-On Effects sind Software-Pakete, mit denen zusätzliche hochwertige Effektprogramme auf
Digitalmischpulten installiert werden.
Was ist Open Deck?
Open Deck ist ein Software-Paket mit einem Add-On Effects.
Es emuliert die Kompression durch Bandsättigung zweier Tellerspulentonbandgeräte (einem Aufnahme-
Tonbandgerät und einem Wiedergabe-Tonbandgerät). Sie können die Klangeigenschaften durch Einstellung
verschiedener Elemente wie Art des TB-Geräts, Bandqualität, Wiedergabegeschwindigkeit usw. ändern.
Was ist VCM (Virtual Circuitry Modeling)?
VCM ist eine Technik, mit der Bauelemente analoger Schaltkreise (zum Beispiel Widerstände und
Kondensatoren) als Modelle nachgebildet werden können.
Diese Technik wurde von einer Ingenieursgruppe unter Leitung von Herrn Kunimoto entwickelt, einem
Ingenieur, der die ersten Physical-Modeling-Synthesizer, VL1 und VP1, entwickelt hat. Open Deck verwendet
diese VCM-Technik.
Spezielle Hinweise
• Das Kopieren kommerziell erhältlicher Musikdaten und/oder digitaler Audiodateien außer für den persönlichen Gebrauch ist streng
verboten.
• Diese Software sowie die Bedienungsanleitung sind urheberrechtliches Eigentum der Yamaha Corporation.
• Das Kopieren der Software und die Vervielfältigung dieser Bedienungsanleitung als Ganzes oder in Teilen sind nur mit
ausdrücklicher schriftlicher Genehmigung des Herstellers erlaubt.
• Yamaha übernimmt keinerlei Garantie hinsichtlich der Nutzung dieser Software und der dazugehörigen Dokumentation und kann
nicht für die Folgen der Nutzung der Bedienungsanleitung und der Software verantwortlich gemacht werden.
• Die in dieser Bedienungsanleitung dargestellten Bildschirmdarstellungen dienen nur der Veranschaulichung und können von der
auf Ihrem Computer angezeigten Darstellung abweichen.
• Alle anderen in dieser Bedienungsanleitung erwähnten Firmen- und Produktnamen sind Warenzeichen oder eingetragene
Warenzeichen der entsprechenden Firmen.
Bedienungsanleitung

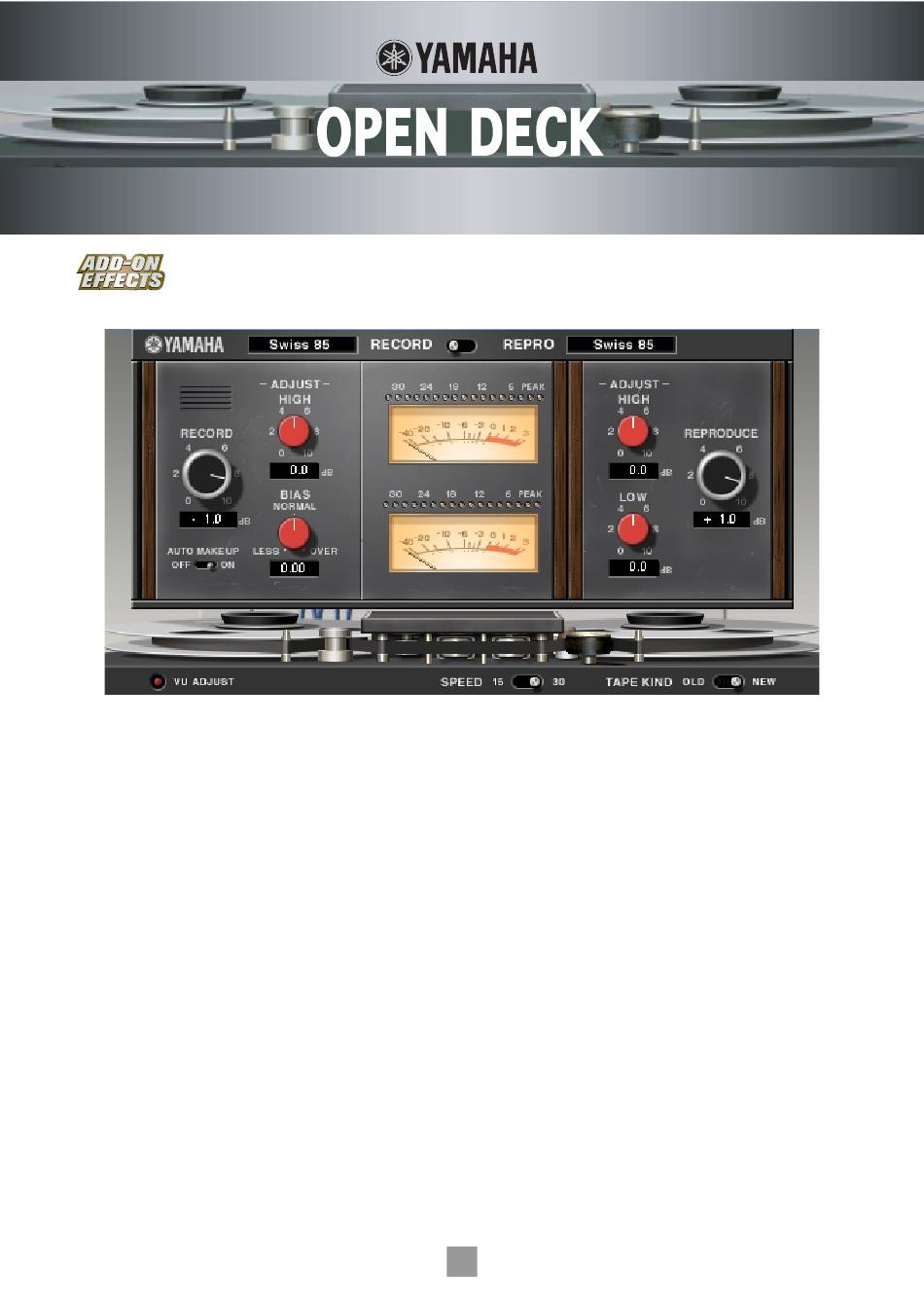

Open-Deck-Fenster des Studio Managers
© 2003 Yamaha Corporation. Alle Rechte vorbehalten.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha Open Deck

Inhaltszusammenfassung für Yamaha Open Deck

  • Seite 1 • Das Kopieren der Software und die Vervielfältigung dieser Bedienungsanleitung als Ganzes oder in Teilen sind nur mit ausdrücklicher schriftlicher Genehmigung des Herstellers erlaubt. • Yamaha übernimmt keinerlei Garantie hinsichtlich der Nutzung dieser Software und der dazugehörigen Dokumentation und kann nicht für die Folgen der Nutzung der Bedienungsanleitung und der Software verantwortlich gemacht werden.

  • Seite 2: Open Deck Installieren

    Siehe Installationsanleitung für Add-On Effects für weitere Informationen zur Installation von Open Deck. Einsatz von Open Deck Wie bei anderen Effekten können Sie die Programme von Open Deck am Pult oder im Studio Manager aufrufen und bearbeiten. Die grundsätzliche Bedienung ist die folgende: Wählen Sie einen der internen Effektprozessoren an.

  • Seite 3: Bezeichnungen Und Funktionen Der Teile

    Bezeichnungen und Funktionen der Teile Open Deck besteht aus den folgenden Hauptbereichen: • Aufnahme-Tonbandgerät (S. 4) • Wiedergabe-Tonbandgerät (S. 5) • Tellerspulen-/Band-Bereich (S. 6) • Anzeige-Bereich (S. 7) Open-Deck-Fenster des Studio Managers Mischpultbildschirm (Dies ist ein DM2000-Bildschirm.)
  • Seite 4 Im folgenden Abschnitt: Funktionen, die mit markiert sind, sind im Studio Manager verfügbar. Studio Manager Funktionen, die mit markiert sind, stehen am Pult zur Verfügung. Console Aufnahme-Tonbandgerät [REC DEC] Studio Manager Console Wählt die Art des Aufnahme-Tonbandgerätes. HINWEIS Sie können unter vier verschiedenen Arten wählen: Swiss70, Swiss78, Swiss85 und America70. [RECORD]/[REC LVL]-Regler Studio Manager Console...
  • Seite 5 [AUTO MAKE UP]-Schalter/[MAKE UP]-Regler Studio Manager Console Wenn Sie diesen Schalter eingeschaltet bzw. den Regler eingestellt haben und den Pegel des Aufnahme- Tonbandgeräts einstellen (mittels des Reglers [RECORD]/[REC LVL]), spiegelt der Pegel des Wiedergabe-Tonbandgerätes (der Regler [REPRODUCE]/[REPR LVL]) die Änderung wieder, so dass der relative Ausgangspegel gleich bleibt.
  • Seite 6 Tellerspulen-Bereich [VU ADJUST]-Taste Studio Manager Wenn Sie diese Taste einschalten, erscheint im Anzeige-Bereich der [VU ADJUST]-Regler anstelle des VU-Meters für Kanal 2. Wenn Sie diese Taste ausschalten, erscheint das VU-Meter für Kanal 2. [SPEED]-Schalter/[TP SPEED]-Regler Studio Manager Console Wählt die Bandgeschwindigkeit. HINWEIS Sie können 15 ips (Zoll pro Sekunde) oder 30 ips wählen.
  • Seite 7 Anzeige-Bereich [RECORD/REPRO]-Schalter Studio Manager Hiermit können Sie die Signale RECORD (Eingabe im Aufnahme-Tonbandgerät) oder REPRO (Ausgabe vom Wiedergabe-Tonbandgerät) zum Ablesen über die Pegelanzeigen und VU-Meter auswählen (Vor-/Hinterband). Pegelanzeigen Studio Manager Console Studio Manager zeigt den Effekt-Ausgangspegel an. Am Pult können Sie den Eingangs- oder Ausgangspegel anzeigen lassen, indem Sie den Schalter METER: [IN][OUT] betätigen.
  • Seite 8 U.R.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation © 2003 Yamaha Corporation 312IP-01A0...
