CARDIOSTRONG CST-EX90-PLUS Montage- Und Bedienungsanleitung Seite 18

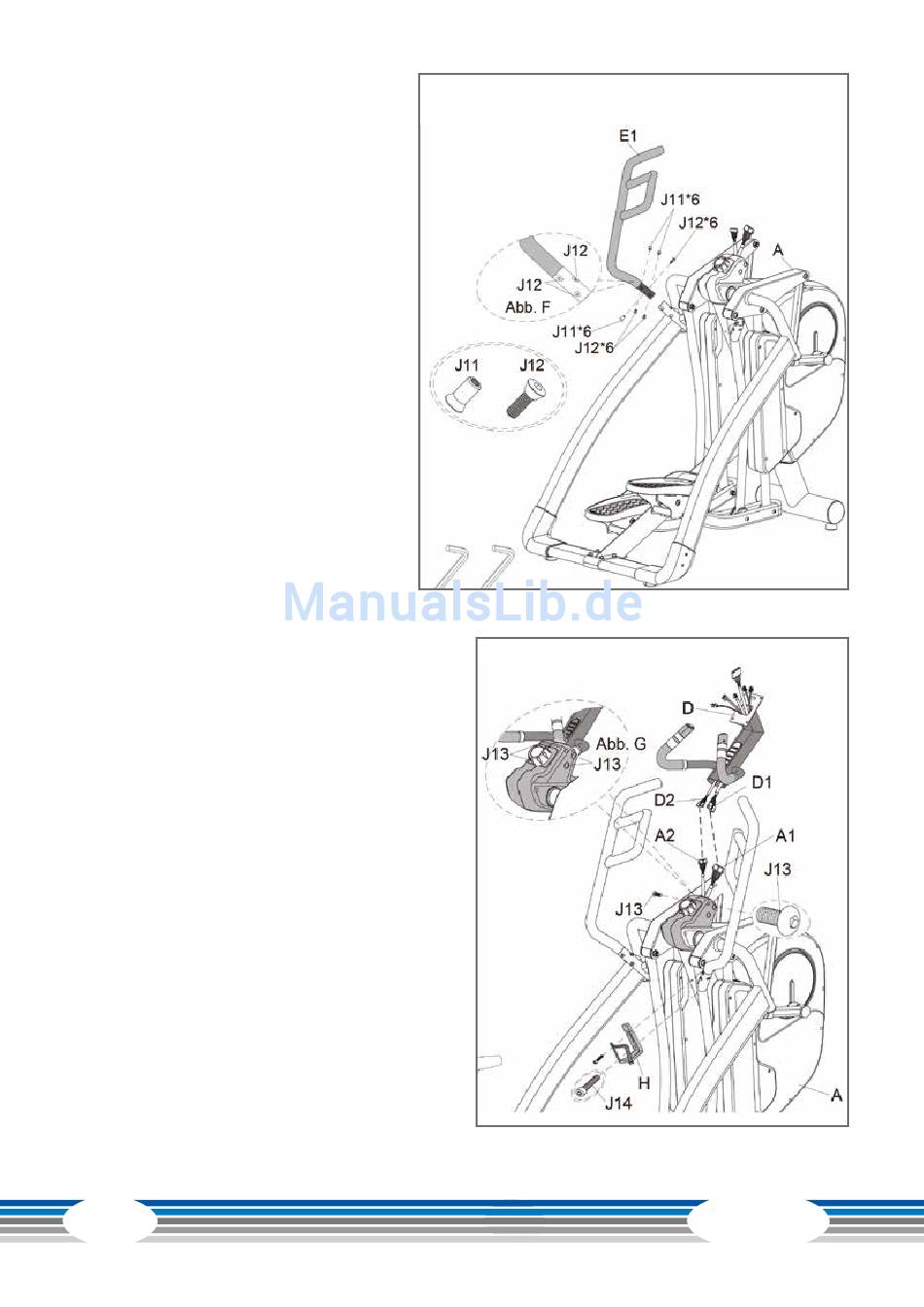

Schritt 6: Montage der Handgriffe
(1) Lösen Sie die sechs vormontier-
ten Schrauben (J12 und J11) vom
linken Handgriff (E1).
(2) Verbinden Sie den linken Hand-
griff (E1) mit dem Hauptrahmen (A),
indem Sie alle Schrauben (J12 und
J11) mit zwei 6mm Inbusschlüsseln
fest ziehen; Siehe Abb. F.
(3) Wiederholen Sie den Vorgang für
den rechten Handgriff (E2).
Schritt 7: Montage des Konsolenmastes und der Flaschenhalterung
(1) Verbinden Sie die Kabel (D1 und D2)
aus dem Konsolenmast (D) mit den Ka-
beln (A1 und A2) aus dem Hauptrahmen
(A).
(2) Befestigen Sie den Konsolenmast (D)
am Hauptrahmen (A) mit zwei Schrauben
(J13) und zwei vormontierten Schrauben
(J13), siehe Abb. G.
(3) Befestigen Sie die Flaschenhalterung
(H) am Hauptrahmen (A) mit zwei Schrau-
ben (J14).
18
EX90 PLUS
