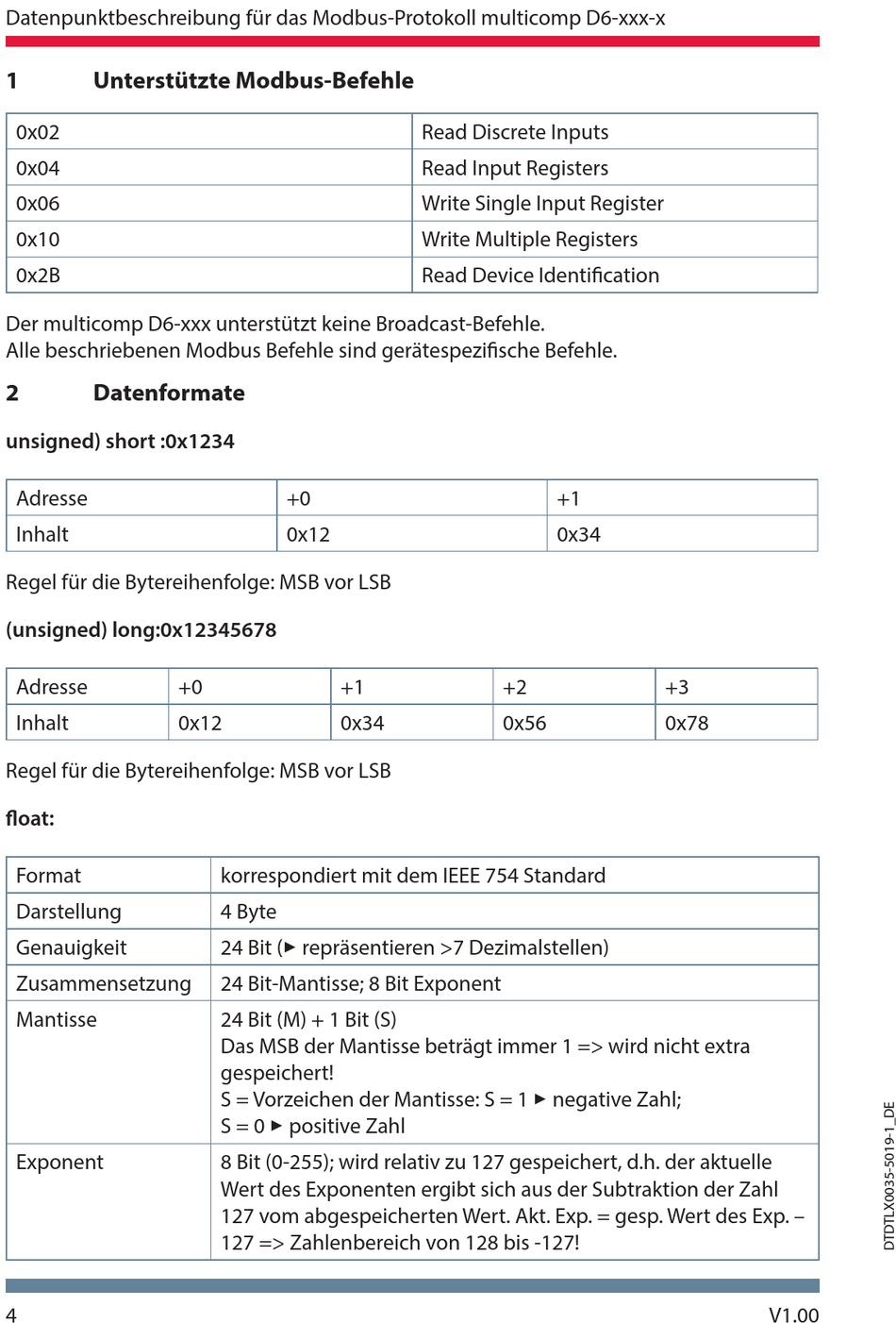

Datenpunktbeschreibung für das Modbus-Protokoll multicomp D6-xxx-x
1
Unterstützte Modbus-Befehle
0x02
0x04
0x06
0x10
0x2B
Der multicomp D6-xxx unterstützt keine Broadcast-Befehle.
Alle beschriebenen Modbus Befehle sind gerätespezifische Befehle.
2
Datenformate
unsigned) short :0x1234
Adresse
Inhalt
Regel für die Bytereihenfolge: MSB vor LSB
(unsigned) long:0x12345678
Adresse
Inhalt
Regel für die Bytereihenfolge: MSB vor LSB
float:
Format
Darstellung
Genauigkeit
Zusammensetzung
Mantisse
Exponent
4
+0
0x12
+0
+1
0x12
0x34
korrespondiert mit dem IEEE 754 Standard
4 Byte
24 Bit (3 repräsentieren >7 Dezimalstellen)
24 Bit-Mantisse; 8 Bit Exponent
24 Bit (M) + 1 Bit (S)
Das MSB der Mantisse beträgt immer 1 => wird nicht extra
gespeichert!
S = Vorzeichen der Mantisse: S = 1 3 negative Zahl;
S = 0 3 positive Zahl
8 Bit (0-255); wird relativ zu 127 gespeichert, d.h. der aktuelle
Wert des Exponenten ergibt sich aus der Subtraktion der Zahl
127 vom abgespeicherten Wert. Akt. Exp. = gesp. Wert des Exp. –
127 => Zahlenbereich von 128 bis -127!
Read Discrete Inputs
Read Input Registers
Write Single Input Register
Write Multiple Registers
Read Device Identification
+1
0x34
+2
0x56
+3
0x78
V1.00
