seranschluss (z. B. Bodenablauf)
nach DIN 1986 vorhanden sein.
Ein spritzwassergeschützter Stroman-
schluss (230 V AC / 50 Hz), der ständig
unter Spannung steht, muss vorhanden
sein.
3.2
Montage des Einbaudreh-
flanschs
VORSICHT
Die Flanschfläche des Einbaudreh-
flanschs muss senkrecht stehen.
Den Einbaudrehflansch so ein-
bauen, dass keine mechani-
schen Verspannungen auftre-
ten. Ansonsten kann es zu einer
mechanischen Beschädigung
bis hin zum Bruch der Rohrlei-
tung oder des Einbaudrehflanschs
kommen.
Der Einbaudrehflansch dient als Verbin-
dungselement zwischen Hauswasserinstal-
lation und Gerät. Er ist sowohl für waag-
rechte als auch für senkrechte Rohrleitun-
gen geeignet.
Achtung: Den Einbaudrehflansch in Fließ-
richtung installieren! Diese ist durch einen
eingegossenen Pfeil angezeigt.
Bei verdrehtem Einbau ist eine Funk-
INFO_NO_HEADER
tion des Geräts nicht möglich.
1
2

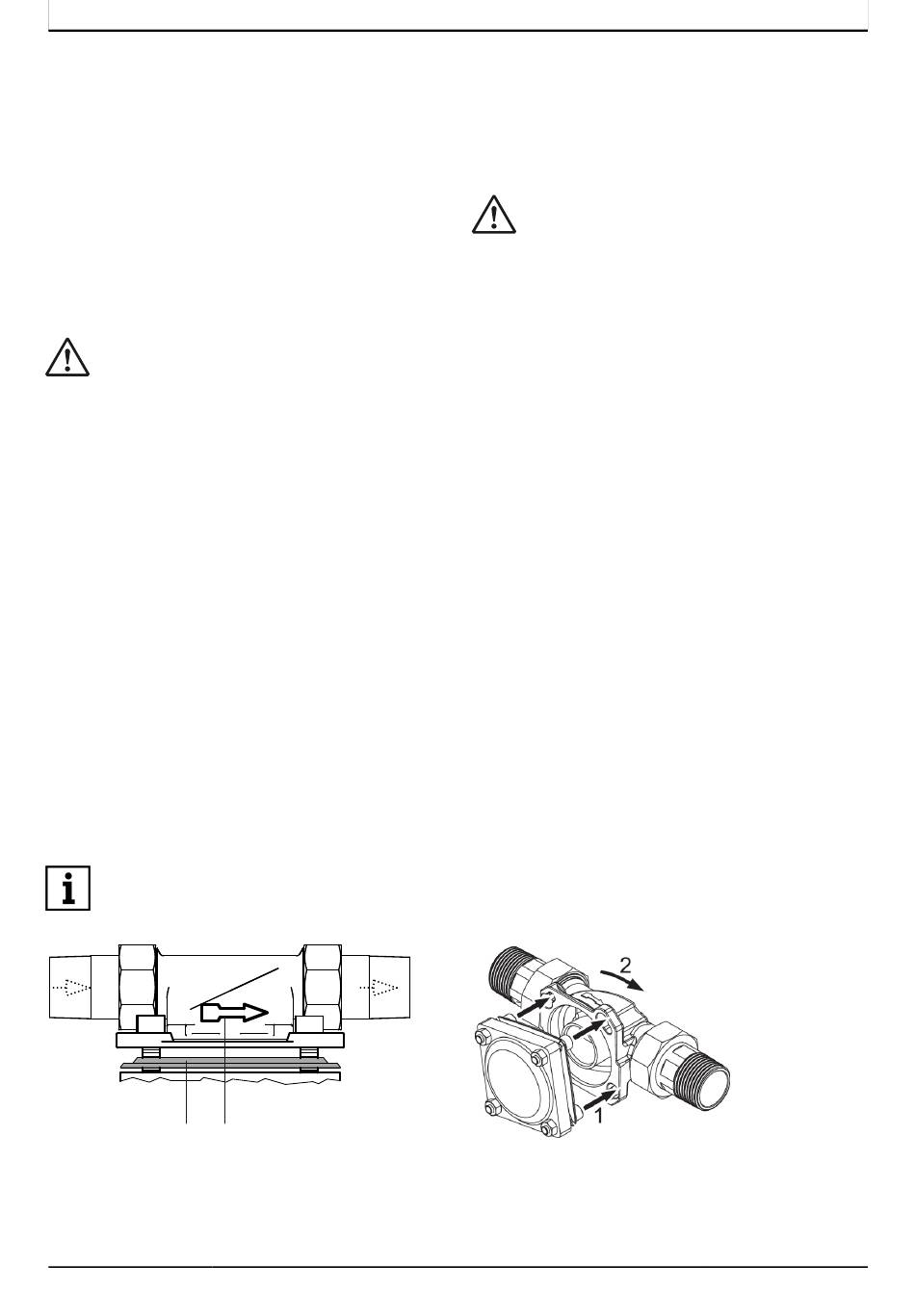

Abb. 2:
Einbaudrehflansch
10
Installation
1
Profilflanschdichtung
2
Fließrichtungspfeil
3.3
VORSICHT
Falls kein Umgehungsventil ein-
gebaut wird, muss vor und nach
dem Gerät ein Absperrventil instal-
liert sein, um die Wasserzufuhr
bei Installation, Wartung, Repara-
tur oder Fehlfunktion des Geräts
unterbrechen zu können.
Geräte mit Rohranschluss ¾"
bis 2" grundsätzlich in senkrech-
ter Lage installieren (± 5°); der
Anschluss für das Abwasser
aus der Rückspülung muss nach
unten gerichtet sein. Andernfalls
kann Wasser austreten und zu
Wasserschäden führen.
Zum Einbau von Geräten mit Rohr-
anschluss ¾" bis 2" in die Haus-
wasserinstallation ausschließlich
den mitgelieferten Einbaudreh-
flansch verwenden (siehe Kapitel
3.2).
Die Flanschfläche des Einbaudreh-
flanschs muss senkrecht stehen.
Zur korrekten Abdichtung muss
das Profil der Profilflanschdich-
tung zum Einbaudrehflansch zei-
gen (siehe Abbildung 2).
Abb. 3:
1
Schrauben durchführen
2
Im Uhrzeigersinn drehen zum Einras-
ten
JUDO JPM-QC-AT
Montage des Geräts
Gerät ansetzen und einrasten
1703311 • 2020/12
