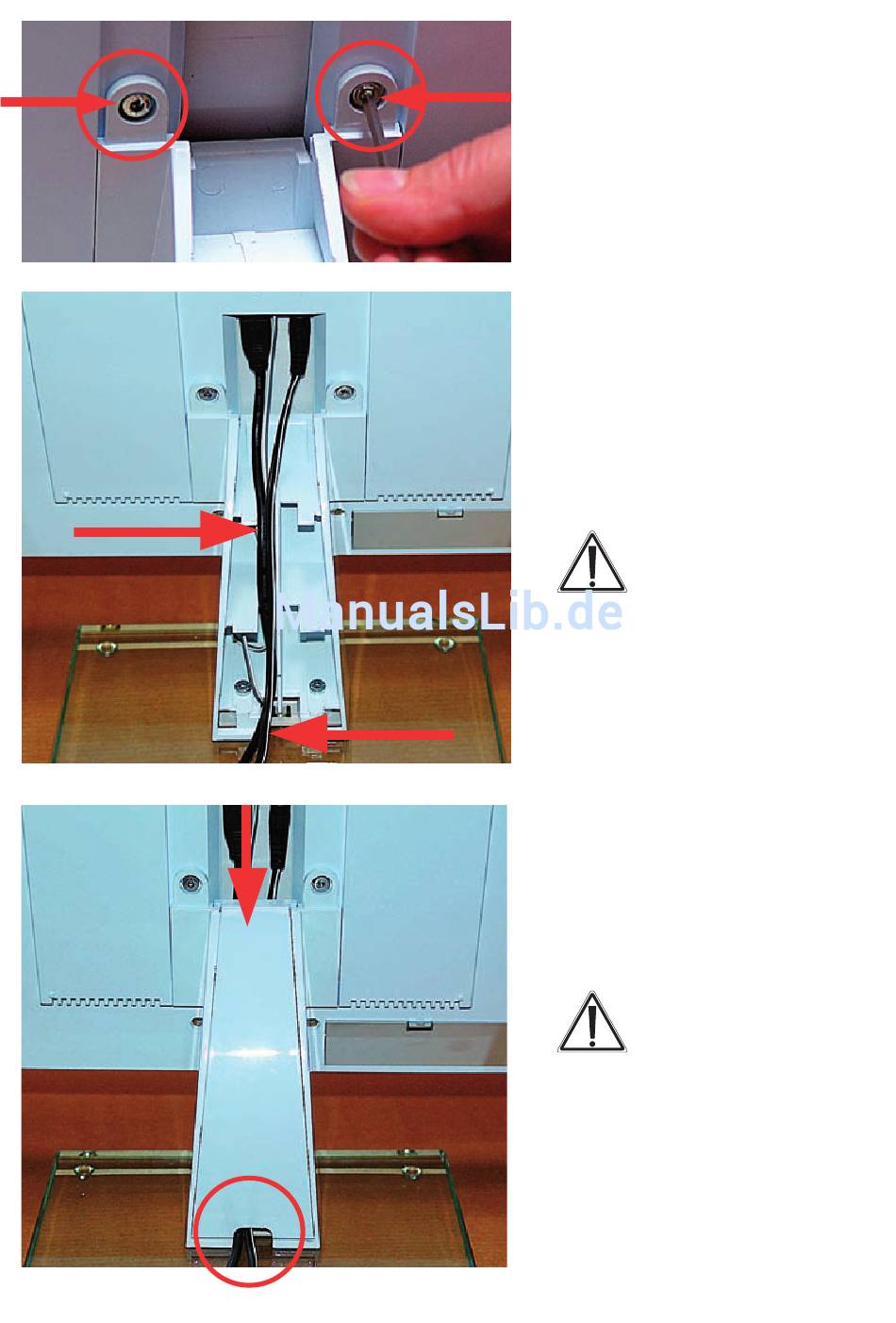

5. Fußstütze mit dem beilie-
gendem Inbusschlüssel und
2 Inbusschrauben an der
Wetterstation verschrauben
6. So werden die Kabel ange-
schlossen, in die Fußstütze
eingelegt und geführt. Darauf
achten, dass die Kabel wie
gezeigt tatsächlich in der
Mitte liegen, um das spätere
Einrasten des Deckels nicht zu
behindern.
Achtung!
Das Kabel für die Be-
leuchtung des Stand-
fußes und das USB-Kabel sind
nur in eine Richtung steckbar!
Nicht mit Gewalt einstecken!
Überschüssiges Beleuchtungs-
kabel in einer Kammer der
Stütze verstauen.
7. Nun wird der Deckel für die
Fußstütze aufgesetzt:
Unten fl ach in die Aufnahme
der Stütze einsetzen (siehe
auch 1.), hochklappen und
oben einrasten.
Achtung!
Das Hochklappen
muss ohne Widerstand
erfolgen, ansonsten ist der
Deckel unten nicht richtig ein-
gesetzt oder die Kabel liegen
nicht in der Führung!
Unten ist das richtige Heraus-
führen der Kabel zu sehen.
