Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Beachten Sie insbesondere die Montage- und Kalibrier- hinweise zu den Messwertaufnehmern.
Seite 6
Bitte beachten! Die Bedienungsanleitung der Auswertesoftware „WeatherPro Edition 2007“ ist nicht Bestandteil dieser Bedienungsanleitung. Für die Software befi ndet sich eine separate Bedienungsanleitung im Lieferumfang der Software. Die Anzeige- und Bedienmöglichkeiten der WDC7000 auf einen Blick Anzeige der Innentemperatur und der Luftfeuchtigkeit •...
Seite 7
hier nämlich auch eine wesentliche Rolle. So gibt es je nach Wetterlage viele unter- schiedliche Darstellungen und Bekleidungszustände des „Wetter-Willi”. Eine genaue Beschreibung der Auswertungskriterien fi nden Sie im Kapitel 4.4. dieser Bedienungsanleitung. Anzeige der Uhrzeit und des Datums • Integrierte DCF-77-Funkuhr mit manueller Stellmöglichkeit, Sommer-/Winterzeit- Umstellung abschaltbar Anzeige des Sonnen-Auf- und Untergangs •...
Seite 8

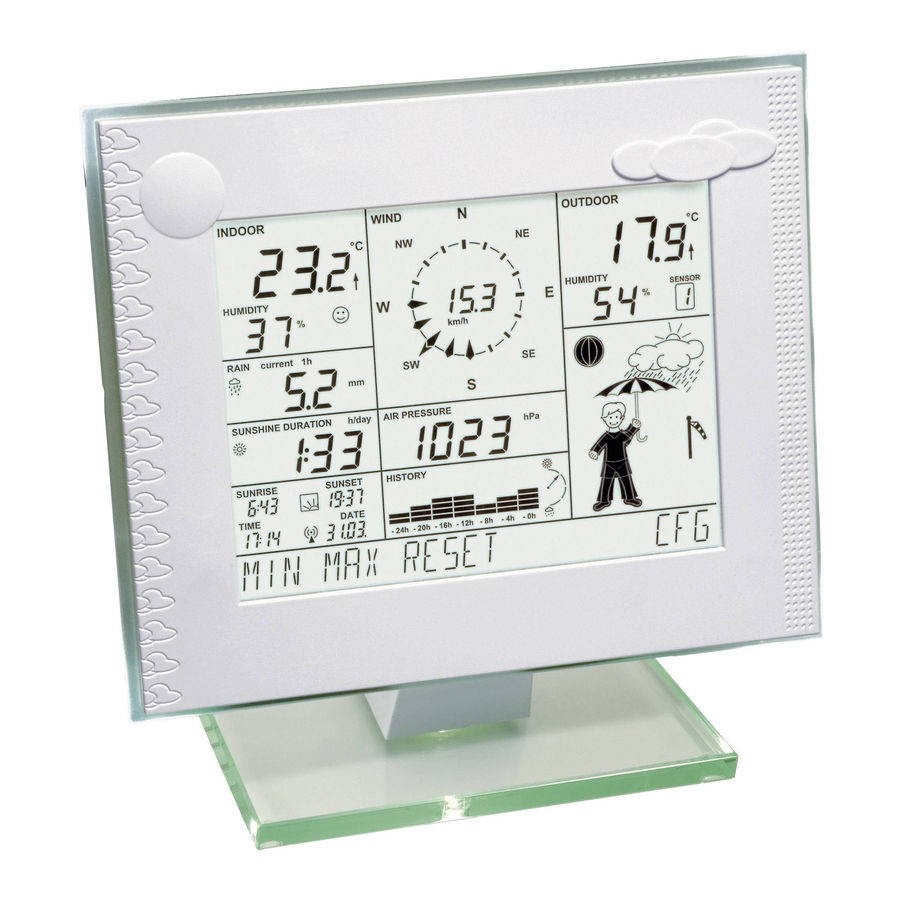

Schnellübersicht über die Anzeigefelder des Displays Aktuelle Innentemperatur mit Temperaturtendenz Anzeige der aktuellen Windrichtung (Hauptwindrichtung) Schwankungsbereichsanzeige bei wechselnden Winden Anzeige der Windgeschwindigkeit Aktuelle Luftfeuchte des gewählten Außensensors Aktuelle Temperatur des gewählten Außensensors mit Temperaturtendenz und Emp- fangsanzeige Anzeige des aktuell gewählten Außensensors (bei Auswahl KS 550 keine Anzeige) Mondphasenanzeige Anzeige Wettervorhersage (sonnig, heiter, bewölkt, regnerisch) 10.
Vorbereitung zum Betrieb Der Betrieb der Wetterstation erfolgt über das mitgelieferte Netzteil. Der Batteriebe- trieb mit 4 Mignonzellen 1,5 V, Alkaline-Typ LR6 ist als Notbetrieb vorgesehen. Die Funktionen der Wetterstation sind hierbei nur eingeschränkt verfügbar. Das folgende Bild zeigt die Rückseite der Station mit Batteriefach, polrichtiger Lage der Batterien, Fußstützen-Montagepunkten und Aufhängung.
Batterien einlegen Entfernen Sie den Batteriefachdeckel und legen Sie entsprechend der Polungskenn- zeichnung vier Mignonzellen, 1,5 V, Alkaline-Typ LR6, polrichtig in das Batteriefach ein. Schließen Sie das Batteriefach wieder. PC-Anschluss Soll die Station an einen PC angeschlossen werden, ist das mitgelieferte USB-Kabel mit der Mini-USB-Buchse an die USB-Schnittstelle der WDC7000 anzuschließen.
Seite 11
2. Fußstütze in die Rastnase des Glasfußes einrasten und auf die beiden Schraubendome aufsetzen 3. Fußstütze mit dem beiliegenden In- busschlüssel und 2 Inbusschrauben auf dem Glasfuß verschrauben. Achten Sie dabei darauf, dass das Beleuchtungskabel des Geräte- fußes seitlich wie im Bild gezeigt geführt wird, damit es nicht ge- quetscht wird.
Seite 12
5. Fußstütze mit dem beilie- gendem Inbusschlüssel und 2 Inbusschrauben an der Wetterstation verschrauben 6. So werden die Kabel ange- schlossen, in die Fußstütze eingelegt und geführt. Darauf achten, dass die Kabel wie gezeigt tatsächlich in der Mitte liegen, um das spätere Einrasten des Deckels nicht zu behindern.
8. Zuletzt wird der Deckel mit den Rastnasen in die entsprechenden Rastungen des Kabelschach- tes eingesetzt (siehe Detailbild oben), nach oben geschwenkt und oben eingerastet (siehe unteres Bild). Inbetriebnahme - Nach dem Netzteilanschluss wird ein kurzer Test aller Anzeigesegmente im Dis- play durchgeführt (alle Segmente werden angezeigt).
Bedienung Nach der Installation der Funksensoren und Inbetriebnahme des Basisgerätes er- scheinen die Daten der Funksensoren nicht sofort im Display des Basisgerätes. Da jeder Sensor eine individuelle Seriennummer besitzt, muss er jeweils einzeln an der Basisstation angemeldet werden. Der Vorteil dieses Verfahrens ist der, dass nur individuell angemeldete Sensoren er- fasst werden und keine Sensoren eines anderen, z.
Seite 15
- Berühren Sie die Fläche „ENTER”, es erscheint: SENSOR NO 1 - Wählen Sie durch wiederholtes Berühren der Fläche „SENSOR” den Speicherplatz aus, auf dem der gewünschte Sensor gespeichert werden soll. Beachten Sie dabei, dass der HM-WDS100-C6-O nur auf Speicherplatz „COMBI-SENSOR“ speicherbar ist.
Bedienung Da alle relevanten Daten gleichzeitig im Display erscheinen, ist die Bedienung im wesentlichen auf das einfache Anwählen weiterer Sensoren oder weitergehender Wetterdaten durch leichtes Berühren des entsprechenden Anzeigefeldes beschränkt. Das Display unterteilt sich in das Anzeigefeld und die Menüzeile. Im Normalbetrieb (Gerät befi...
Seite 17
Die Funktionen des Hauptmenüs MIN: Minimalwerte abrufen Nach Berühren der Fläche ”MIN” werden im Anzeigefeld die zu den jeweiligen Daten gehörigen Minimalwerte dargestellt. Durch Berühren des entsprechen- den Feldes (Temperatur, Luftdruck usw.) wird rechts in der Menüzeile der zugehörige Zeitstempel (Datum, Uhrzeit) zum Auftreten des Extremwertes angezeigt.
Konfi guration Die Wetterstation wird so ausgeliefert, dass sie sofort nach der Inbetriebnahme ohne weitere Einstellungen in ihren Grundfunktionen betriebsfähig ist (außer Mondphase, Sonnen-Auf- und Untergangsanzeige, Datum, Uhr, Min-/Max-Anzeige). Es ist jedoch noch eine Konfi guration notwendig, um die Zusatz- und zeitbezogenen Funktionen nutzen zu können.
WEEKDAY + MON - - Berühren Sie die Flächen „+” bzw. „-”, um den Wochentag einzustellen. - Berühren Sie die Fläche „WEEKDAY”, es erscheint: HOUR + 01 - - Berühren Sie die Flächen „+” bzw. „-”, um die Stunde einzustellen. - Berühren Sie die Fläche „HOUR”, es erscheint: MINUTE + 01 -...
4.3.4 Menü „POSITION”, Position einstellen Die Positionsangabe des Standortes der Wetterstation wird für die Berechnung der Sonnen-Auf-und –Untergangszeiten benötigt. Der Breitengrad ist in einem Bereich zwischen –60,0° bis +60,0° eingebbar. Sie können Ihre Position auf verschiedene Weisen ermitteln: - Im Anhang fi nden Sie eine Tabelle mit den Koordinaten zahlreicher deutscher Städte.
4.3.5 Menü „TIMEZONE”, Zeitzone einstellen Die Zeitzonenangabe ist für die Berechnung der Sonnen-Auf- und -Untergangszei- ten erforderlich. Hier ist die aktuelle Differenz zur UTC (Coordinated Universal Time) einzugeben. Für Deutschland gelten folgende Werte: Sommerzeit → +2 Winterzeit → +1 - Wählen Sie das Menü „TIMEZONE” an: NEXT TIMEZONE ENTER...
BRIGHT CTRL - Berühren Sie die Fläche „ON”, um zwischen „automatische Beleuchtungssteue- rung aktiv” (ON) oder deaktiviert (OFF) umzuschalten. - Berühren Sie die Fläche „BRIGHT CTRL”, es erscheint: BEGIN +16.00- - Berühren Sie die Flächen „+” bzw. „-”, um die Einschaltzeit der Beleuchtung (Dauerbeleuchtung) einzustellen.
- Berühren Sie die Fläche „ON”, um zwischen „DCF-Empfang aktiv” (ON) oder deakti- viert (OFF) umzuschalten. Sommer-/Winterzeit-Umstellung aktivieren/deaktivieren - Wählen Sie das Menü „SYSTEM” und hier (über BEEP und DCF) die Option DST an, es erscheint: - Berühren Sie die Fläche „ON”, um zwischen „automatische Sommerzeitumschal- tung aktiviert”...
- Wählen Sie das Menü „SYSTEM” und hier (über BEEP, DCF, DST und INTERVALL) die Option „ALTITUDE” an, es erscheint: ALTITUDE ENTER - Berühren Sie die Fläche „ENTER”, es erscheint: ALTITUDE + 0000 - - Berühren Sie die Flächen „+” bzw. „-”, um die geografi sche Höhe des Standorts über dem Meeresspiegel (Höhe ü.
Im „Connecting Mode“ können Sie die internen Sensoren der WDC7000 an andere WDC7000 und an die HomeMatic Zentrale anlernen. Im „Connecting Mode“ können Sie die internen Sensoren der WDC7000 an andere WDC7000 und an die HomeMatic- Zentrale anlernen. Dazu bringen Sie den entsprechenden Verknüpfungspartner in den Anlernmodus und die WDC7000 in den Anlernmodus.
4.3.9 Menü „CLEANING”, Reinigungsmodus Da das Display durch die Betätigungen verschmutzt, muss es ab und zu durch Ab- wischen mit einem trockenen Leinentuch (am besten ist ein Brillenputztuch geeig- net, keine Reinigungsfl üssigkeiten verwenden, das Display könnte zerstört werden) gereinigt werden. Um beim Abwischen des Displays die Station nicht zu verstellen, gibt es einen Reinigungsmodus, in dem alle Tastfelder 20s lang gesperrt sind.
- Berühren Sie die Flächen „+” bzw. „-”, um die Einschaltzeit des „LIVE MODE” ein- zustellen. - Berühren Sie die Fläche „BEGIN”, es erscheint: +23.45- - Berühren Sie die Flächen „+” bzw. „-”, um die Ausschaltzeit des „LIVE MODE” einzustellen. - Warten Sie einige Sekunden, das Gerät schaltet wieder zurück in den Normal- modus und die eben eingestellten Daten werden aktiv.
Wettervorhersage - Die Wettervorhersagesymbole geben folgende Prognosen ab: Wolken mit Regen → Regnerisch Wolken → Bewölkt Wolken mit Sonne → Heiter Sonne Sonnig → Wind-Symbolanzeige (Windsack) - Das Windsack-Symbol im Vorhersage-Anzeigefeld zeigt auf einen Blick, ob der Wind derzeit leicht, mäßig oder stark ist: Windsack hängt herunter →...
Datenübertragung an den Kombisensor „WAIT FOR TRANSMISSION” - Erscheint in der Menüzeile „WAIT FOR TRANSMISSION”, so überträgt die Wetter- station Daten an den Kombisensor, z. B. die Aktivierung des Live-Mode oder die Konfi gurationsdaten der Sonnenscheindauer. Dieser Vorgang kann bis zu einigen Minuten dauern, in dieser Zeit ist keine Bedie- nung der Wetterstation möglich.
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic-Haussteuerungssystems und arbeitet mit dem bidirektionalen BidCoS™ Funkprotokoll. Alle Geräte werden mit einer Standardkonfi guration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfi gurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunk- tionen sich im HomeMatic-System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfi...
Hinweise zur Störungsbeseitigung Mögliche Störungen, die die ordnungsgemäße Anzeige der gesendeten Mess- werte behindern, sind: Kein Empfang - Der Abstand zwischen Sender und Empfänger ist zu groß oder zu gering (<1 m). Abstand zwischen Sender/Empfänger verringern/erhöhen. Kein Empfang - Stark abschirmende Materialien befi nden sich zwischen Sender und Empfänger (dicke Wände, Stahlbeton,...) Andere Position für Sender oder Empfänger suchen.
Anforderungen und den anderen relevanten Vorschrif- ten der Richtlinie 1999/5/EG befi ndet. Die vollständige Konformitätserklärung fi nden Sie unter www.HomeMatic.com. Wartungs- und Pfl egehinweise Schützen Sie das Basisgerät vor Staub und Feuchtigkeit. Reinigen Sie es nie mit chemischen Reinigungsmitteln, sondern nur mit einem weichen, trockenen Leinen- tuch.
Technische Daten Messintervall Außensensoren 2-3 min Messintervall Innensensor (Temperatur, Luftfeuchtigkeit) 3 min Messintervall Luftdruck 15 min Sendefrequenz 868,30 MHz Freifeldreichweite max. 300 m Spannungsversorgung Basisstation (Hauptversorgung) 7,5 V DC über Steckernetzteil Basisstation (Notbetrieb) 4 x Batterie LR6/ Mignon/AA Abm. Basisstation ohne Fuß (B x H x T) 260 x 215 x 32 mm Entsorgungshinweis: Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend...
PC-Anschluss - Software-Installation Für den Betrieb der Software „WeatherPro Edition 2007” gelten folgende System- voraussetzungen: • Betriebssystem Windows 2000/XP • Min. 1 GHz Prozessor-Taktfrequenz, Min. 256 MB RAM • Ca. 150 MB freier Festplattenspeicher für das Programm • Ca. 100 MB freier Festplattenspeicher für die Datenbank •...
Anhang Empfundene Temperatur - siehe Windchill Taupunkt - Temperaturpunkt, der abhängig ist vom Zusammentreffen eines be- stimmten Luftdrucks, einer bestimmten Temperatur und einer bestimmten Luft- feuchte. An diesem Temperaturpunkt beginnt die Kondensation der Luftfeuchte, die sog. Betauung, die Luftfeuchtigkeit kondensiert aus und schlägt sich als Flüssigkeit (Nebel, Dampf) nieder.
Seite 36
☺) gibt das Raumklima wieder, wobei nach folgender Der Komfort-Indikator ( Tabelle gearbeitet wird (Stand der Symbole zeigt den Bereich der Gültigkeit an): Temperatur Feuchte 20% 30% 35% 40% 45% 50% 55% 60% 65% 70% < 18° 18-19,9° ☺ ☺ ☺...
Bestimmungsgemäßer Einsatz, Haftungsausschluss, Sicherheitshinweis - Diese Wetterstation ist für den Privatgebrauch als Indikator für das künftige Wetter vorgesehen. Die Voraussagen dieses Gerätes sind als Orientierungswerte zu sehen und stellen keine absolut genaue Voraussage dar. - Der Hersteller dieser Wetterstation übernimmt keine Verantwortung für inkorrekte Messwerte und die Folgen, die sich daraus ergeben können.
Menü-Übersicht WDC7000 Hauptmenü RESET RESET RAIN RESET SUN RESET MIN-MAX CLEANING SENSOR LIGHTING LIGHTING BRIGHT CTRL BEGIN TIME/DATE TIME YEAR MONTH WEEKDAY HOUR MINUTE LIVE MODE BEGIN UNITS TEMPERATURE PRESSURE RAIN POSITION LATITUDE LONGITUDE TIMEZONE SYSTEM BEEP INTERVALL ALTITUDE RAIN CAL SUN CAL...
Seite 41
Table of contents Information about these instructions ..............43 General information and function ..............43 Preparing for operation ..................47 Preparing the weather station ................47 Connecting the power supply unit ..............47 Inserting batteries ....................48 Connecting to a PC .................... 48 Standing up/Mounting the station..............
Seite 42
Sensor status indicator ..................67 Radio controlled clock reception ..............67 Warning of extreme weather ................67 Frost warning ..................... 67 General information about HomeMatic ............. 68 Battery replacement ..................68 Notes on rectifying malfunctions ..............69 General information about radio operation............70 Notes on maintenance and care ..............
Information about these instructions Read these instructions carefully before beginning operation with your HomeMatic components. Keep the instructions handy for later consultation! Please hand over the operating manual as well when you hand over the device to other persons for use.
Seite 44
Please note! The operating manual for the “WeatherPro Edition 2007” analysing software is not included in this operating manual. A separate operating manual for the software is supplied together with the software itself. WDC7000 display and control options at a glance: Display of inside temperature and humidity values •...
Seite 45
of the door when the weather was poor and one wearing more summery clothing would appear when the weather was good. The fi gure’s behaviour depends on several weather factors, so you can see at a glance what would be appropriate outdoor clothing at that particular time. Not only are the current measured values for the outside temperature, humidity, wind and rain analysed, but weather forecasting also plays a signifi...
Seite 46
Quick overview of the display fi elds Current inside temperature and temperature trend Current wind direction indicator (main wind direction) Fluctuation range indicator if wind is not constant Wind velocity indicator Current humidity of the selected outdoor sensor Current temperature of the selected outdoor sensor with temperature trend and reception indicator Indicates the currently selected outdoor sensor (if the HM-WDS100-C6-O (OC3) combi-sensor is selected, nothing is displayed here)
Preparing for operation The weather station is operated via the power supply unit supplied with the product. Four Mignon cell batteries 1.5 V, alkaline type LR6 are used for standby operation. However, in this case only certain functions of the weather station will be available. The photo below shows the rear of the station with the battery compartment, correct battery polarity, base support mounting points and hanging point.
Inserting batteries Remove the battery compartment cover and insert four Mignon cells, 1.5 V, alkaline type LR6 into the battery compartment, observing the correct polarity as per the corresponding diagram. Reclose the battery compartment. Connecting to a PC If the station is to be connected to a PC, connect the supplied USB cable featuring a mini USB socket to the USB interface on the WDC7000.
Seite 49
2. Latch the base support onto the clip on the glass base and sit it down on the two screw domes. 3. Use the hexagon wrench and two hexagon socket screws supplied to screw the base support onto the glass base. When doing this, make sure that the lighting cable from the device base is routed to the side as shown in the photo, so it does not...
Seite 50
5. Use the hexagon wrench and two hexagon socket screws supplied to screw the base sup- port onto the weather station. 6. This is how the cables are con- nected, laid and routed in the base support. Make sure that the cables really do lie in the middle as shown;...
8. Finally, insert the clips on the cover into the corresponding notches on the cable channel (see detail photo above), swivel it upwards and latch it in at the top (see photo below). Start-up - Once the power supply unit has been connected, all the segments on the display will be tested briefl...
Operation Once the wireless sensors have been installed and the base unit has been started up, data from the wireless sensors does not immediately appear on the base unit’s display. As every sensor has an individual serial number, each one must be registe- red with the base unit separately.
Seite 53
- Touch “ENTER” and the following appears: SENSOR NO 1 - Touch “SENSOR” repeatedly to select the memory slot where the desired sensor is to be saved. Please note that the HM-WDS100-C6-O can only be saved to the “COMBI-SENSOR” memory slot. - Then select “ADD”...
Operation As all relevant data appears on the display at the same time, operation is essentially restricted to simply selecting other sensors or additional weather data by lightly touching the corresponding display fi eld. The display is divided into the display fi eld and the menu line (device main menu displayed): MIN MAX RESET...
Seite 55
Main menu functions MIN: Call minimum values When “MIN” is touched, the minimum values for each type of data are shown in the corresponding display fi elds. Touch the relevant fi eld (temperature, humidity, etc.) and the time stamp (date, time) of when the minimum value occurred is shown at the right of the menu line.
Confi guration The weather station is supplied in a condition where its basic functions are ready for operation immediately after start-up, with no need for any other settings to be made (basic functions do not include the moon phase indicator, display of sunrise and sunset times, date, time or min./max.
WEEKDAY + MON - - Touch “+” or “-” to set the day of the week. - Touch “WEEKDAY” and the following appears: HOUR + 01 - - Touch “+” or “-” to set the hour. - Touch “HOUR” and the following appears: MINUTE + 01 - - Touch “+”...
4.3.4 “POSITION” menu, setting the position Position data for the location of the weather station is required in order to calculate the sunrise and sunset times. Latitudes can be entered in the range –60.0° to +60.0°. You can determine your position in various ways: - The Appendix contains a table listing the coordinates of many German cities.
4.3.5 “TIME ZONE” menu, setting the time zone The time zone needs to be specifi ed in order to calculate the sunrise and sunset times. The current time difference from UTC (Coordinated Universal Time) must be entered. The following values apply for Germany: Daylight saving time →...
BRIGHT CTRL - Touch “ON” to toggle between activating (ON) and deactivating (OFF) automatic lighting control. - Touch “BRIGHT CTRL” and the following appears: BEGIN +16.00- - Touch “+” or “-” to set the switch-on time for the (continuous) light. - Touch “BEGIN”...
- Touch “ON” to toggle between activating (ON) and deactivating (OFF) DCF-recep- tion. Activating/Deactivating daylight saving adjustment - Select the “SYSTEM” menu then the DST option (via BEEP and DCF) and the fol- lowing appears: - Touch “ON” to toggle between activating (ON) and deactivating (OFF) automatic daylight saving adjustment.
- Select the “SYSTEM” menu then the “ALTITUDE” option (via BEEP, DCF, DST and INTERVAL) and the following appears: ALTITUDE ENTER - Touch “ENTER” and the following appears: ALTITUDE + 0000 - - Touch “+” or “-” to set the geographical height of the location above sea level in metres.
“CONNECTING MODE” menu In connecting mode you can teach-in the internal sensors of the WDC7000 to other WDC7000 stations and to the HomeMatic central control unit. To do this, you must set the corresponding connection partners and the WDC7000 to teach-in mode.
4.3.9 “CLEANING” menu, cleaning mode As the display is touched on a regular basis this can make it dirty, so it must be wi- ped with a dry linen cloth from time to time (a cleaning cloth for spectacles is ideally suited to this task;...
- Touch “+” or “-” to set the switch-on time for “LIVE MODE”. - Touch “BEGIN” and the following appears: +23.45- - Touch “+” or “-” to set the switch-off time for “LIVE MODE”. - Wait for a few seconds. The device will then return to normal mode and the data that has just been set will become active.
Weather forecast - The weather forecast symbols indicate the following forecasts: Cloud and rain → Rainy Cloud → Cloudy Cloud and sun → Bright Sunny → Wind symbol indicator (wind sock) - The wind sock symbol in the forecast display fi eld allows you to see at a glance if the wind is currently light, moderate or strong: Wind sock hanging down →...
Transmitting data to the combination sensor, “WAIT FOR TRANSMISSION” - If “WAIT FOR TRANSMISSION” appears in the menu line, the weather station is transmitting data to the combination sensor, activating live mode or sending confi - guration data relating to hours of sunshine, for example. This procedure can take a few minutes, during which time the weather station cannot be operated.
General system information about HomeMatic This device is a part of the HomeMatic home control system and works with the bi-directional BidCoSTM wireless protocol. All devices are delivered in a standard confi guration. The functionality of the device can also be confi gured with a programming device and software.
Notes on rectifying malfunctions Possible malfunctions that could prevent transmitted measured values being displayed properly: No reception – The distance between the transmitter and the receiver is too long or too short (<1 m). Decrease/increase the distance between the transmitter and the receiver. No reception –...
Entwicklung GmbH hereby declares that this device conforms with the essen- tial requirements and other relevant regulations of Directive 1999/5/EC. The full declaration of conformity is provided at www.HomeMatic.com. Notes on maintenance and care Protect the base unit from dust and damp. Only clean it using a soft, dry linen cloth;...
Technical data Measurement interval for outdoor sensors 2-3 min Measurement interval for indoor sensors (temperature, humidity) 3 min Measurement interval for barometric pressure 15 min Transmission frequency 868.30 MHz Open air range max. 300 m Power supply Base station (main supply) 7.5 VDC via plug-in main adapter Base station (standby operation) 4 x LR6/Mignon/AA batteries...
Connecting to a PC – Installing software The following system prerequisites apply to operating the “WeatherPro Edition 2007” software: · Windows 2000/XP operating system · Min. 1 GHz processor clock speed, min. 256 MB RAM · Approx. 150 MB hard disc space available for the program ·...
Appendix Apparent temperature - Refer to wind chill Dew point - Temperature point that is dependent on a specifi c barometric pressure, a specifi c temperature and a specifi c humidity coinciding. At this temperature point the humidity starts to condense and is deposited as a liquid (mist or vapour). If the dew point for water vapour is under 0˚C, the condensation takes the form of snow or frost.
☺) refl ects the interior climate as per the table below The comfort indicator ( (position of the symbols indicates the range of validity): Temperature Humidity 20% 30% 35% 40% 45% 50% 55% 60% 65% 70% < 18° 18-19.9° ☺ ☺...
WDC7000 menu overview Main menu RESET RESET RAIN RESET SUN RESET MIN-MAX CLEANING SENSOR LIGHTING LIGHTING BRIGHT CTRL BEGIN TIME/DATE TIME YEAR MONTH WEEKDAY HOUR MINUTE LIVE MODE BEGIN UNITS TEMPERATURE PRESSURE RAIN POSITION LATITUDE LONGITUDE TIMEZONE SYSTEM BEEP INTERVAL ALTITUDE RAIN CAL SUN CAL...
