Schnittstellen
①
②
③
④
Bild 4-1
1)
Abhängig von dem verwendeten Reader
Voraussetzung
• Der Reader wurde montiert.
• Verdrahten Sie den Reader ausschließlich bei ausgeschalteter Versorgungsspannung.
Vorgehensweise
Gehen Sie folgendermaßen vor, um einen Reader anzuschließen:
1. Schließen Sie den Reader mit Hilfe eines Ethernet-Kabels an einen PC/PG oder ein Switch an.
Verwenden Sie ein Ethernet-Anschlusskabel mit beidseitigem RJ45-Stecker.
2. Schließen Sie eine oder mehrere externe Antennen an den Reader an.
3. Schließen Sie den Reader mit Hilfe des Anschlusskabels an die Spannungsversorgung an.
Der Reader ist betriebsbereit, wenn die "RUN"-LED grün leuchtet/blinkt. Blinkt die "RUN"-LED
wartet der Reader auf eine Verbindung. Leuchtet die "RUN"-LED statisch, dann wurde die
Verbindung zur Anwenderapplikation (XML oder OPC UA) hergestellt.
SIMATIC RF690R, RF695R
Projektierungshandbuch, 04/2024, C79000-G8900-C726-01

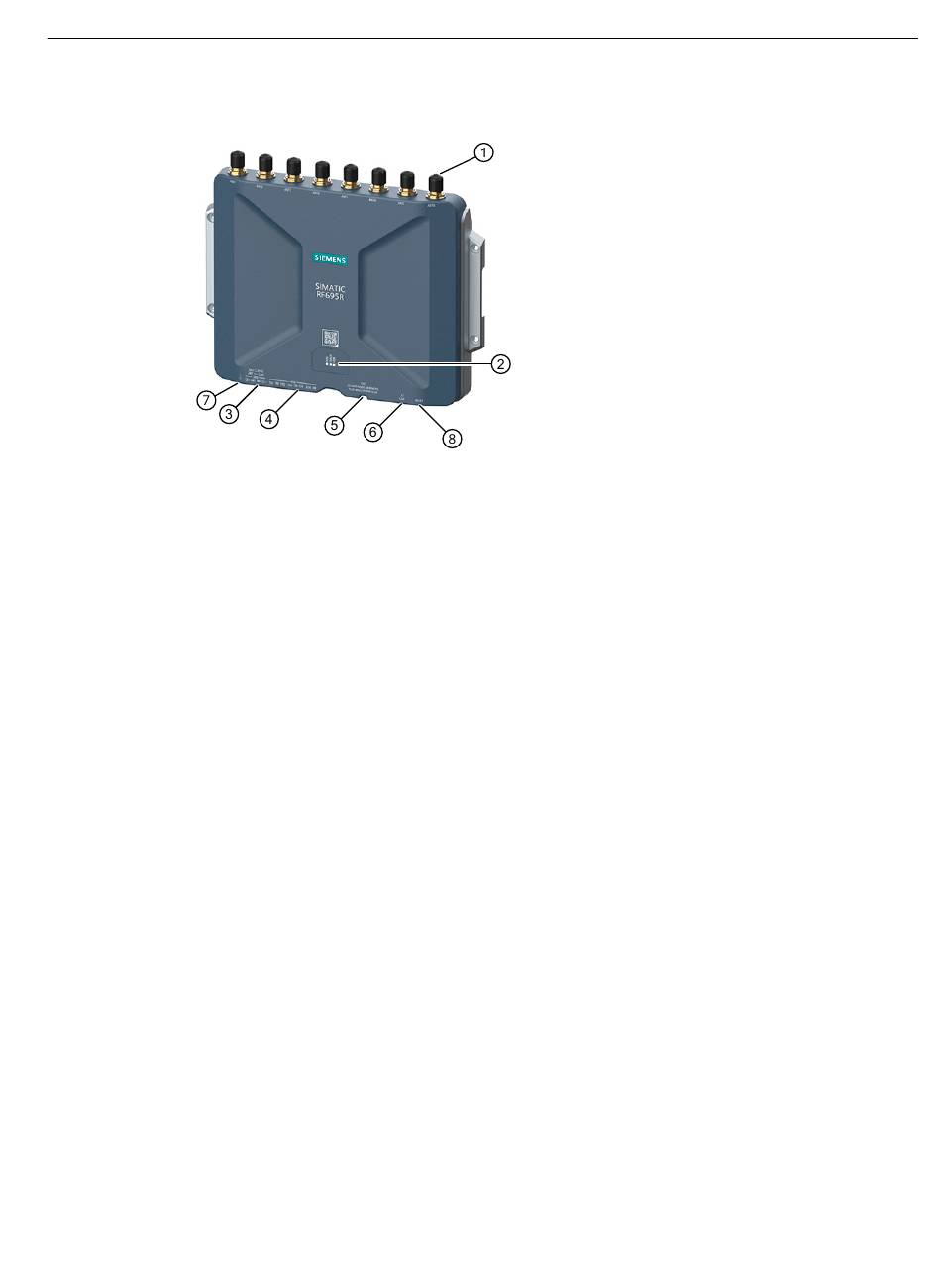

RP-TNC-Schnittstellen
zum Anschluss von bis zu 4 bzw. 8 externen
Antennen
1)
LED-Betriebsanzeige
Schnittstelle zur Spannungsversorgung
(NEC Class 2)
X80 (Klemmblock)
DI/DO-Schnittstelle
X10 (Klemmblock)
Aufbau des Readers
4.2 Reader anschließen
⑤
CLP-Schnittstelle
(Configuration license plug)
CLP
⑥
Ethernet-Schnittstelle
X1 LAN (RJ45)
⑦
Erdungsanschluss
⑧
Reset-Taster
RESET
Inbetriebnahme
25
