Warten der Riemen

Einstellen der Riemen

Wartungsintervall: Nach acht Betriebsstunden
Alle 50 Betriebsstunden
Prüfen Sie die Riemen auf Risse, zerfranste Ränder,
Versengungsanzeichen und irgendwelche anderen
Defekte. Tauschen Sie beschädigte Riemen aus. Spannen
Sie die Riemen ggf.
Motorkupplung zu Zwischenwellenrie-
men
So prüfen Sie die Spannung des Riemens:

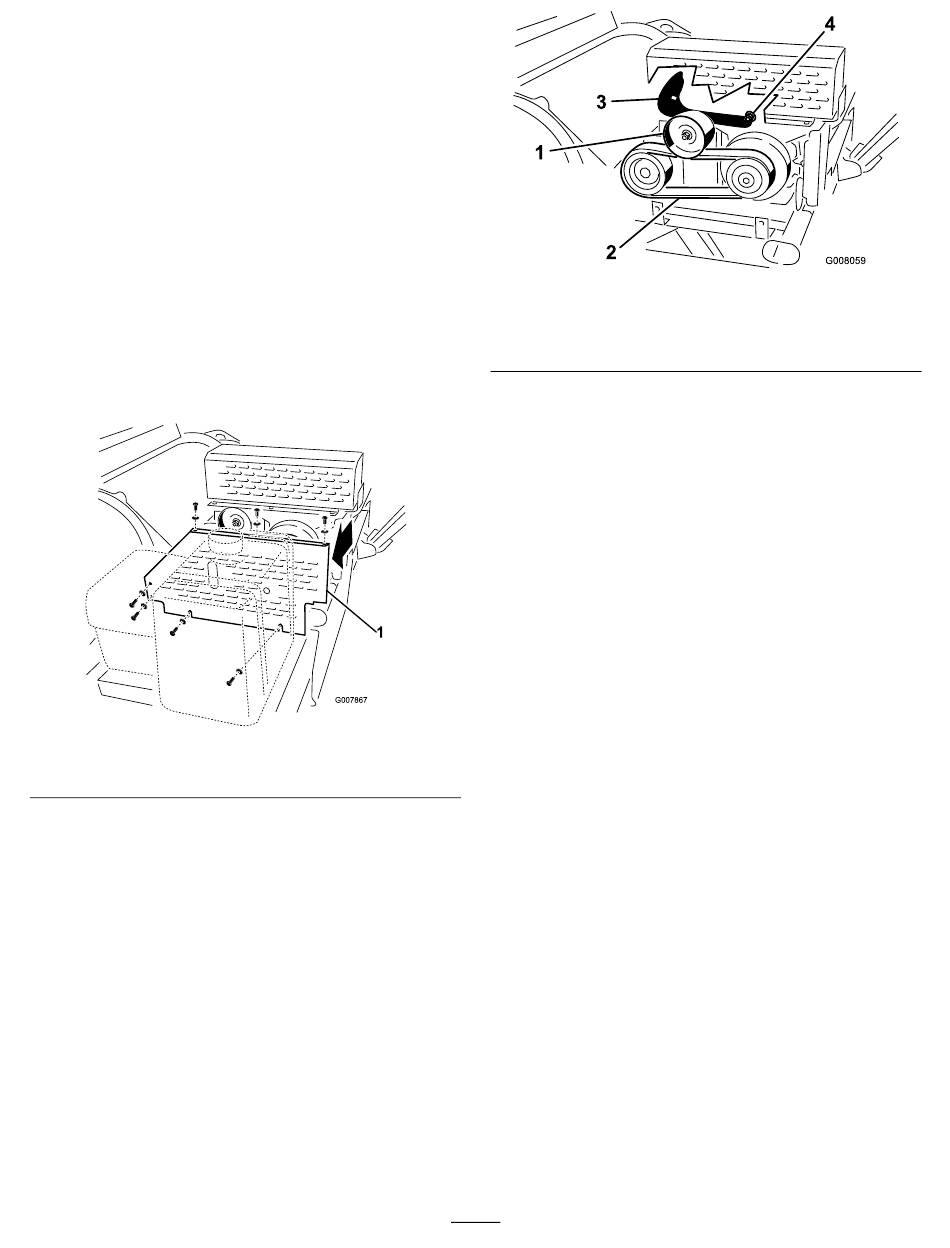

1. Entfernen Sie die Riemenabdeckung (Bild 54).
1. Motorkupplung zu Zwischenwellenriemen-Abdeckung
2. Lockern Sie die Mutter an der Spannscheibe
(Bild 54).
Bild 54
1. Spannscheibe
2. Motorkupplung zu
Zwischenwellenriemen
3. Schieben Sie das Riemenspannungswerkzeug
zwischen den Bolzen und die Spannscheibe (Bild 54).
Positionieren Sie den Radius im oberen Teil des
Werkzeugs unter den Bolzen und senken Sie die
Unterseite des Werkzeugs auf die Spannscheibe ab.
4. Stecken Sie einen 1/2-Zoll-Schraubenschlüssel in
das Loch im Riemenspannungswerkzeug (Bild 54).
5. Drehen Sie das Werkzeug nach links, bis Sie einen
Anzug von 5,7 Nm erreicht haben. Halten Sie den
Anzug und ziehen Sie die Spannscheibenmutter fest
(Bild 54).
6. Nehmen Sie den Schraubenschlüssel und das
Spannungswerkzeug ab.
7. Bringen Sie die Riemenabdeckung wieder an.

Zwischenwelle zu Zerkleinerer-Riemen

So prüfen Sie die Spannung des Riemens:
1. Entfernen Sie die Riemenabdeckung (Bild 56).
44
Bild 55
3. Riemenspannungswerkzeug
4. Bolzen
