• Lösen Sie die mittlere Muter, damit Sie
den Einstellschlüssel herausziehen können.
Halten Sie die Heckrolle hoch, ziehen den
Einstellschlüssel heraus und stellen Sie die Rolle
auf die gewünschte Höhe ein. Beide Seiten
müssen dieselbe Höhe haben.
Hinweis: Jede Kerbe ist eine Einstellung um
6 mm (1/4 Zoll).
• Nach dem Einstellen der Heckrolle
sollten Sie prüfen, ob der Rahmen des
Erdpfropfen-Prozessors parallel zum Boden ist.
Prüfen Sie die Bürstenhöhe erneut.
Hinweis: Sie müssen die Heckrolle ggf. weiter
einstellen, wenn der Hauptrahmen nicht parallel
zum Boden ist.

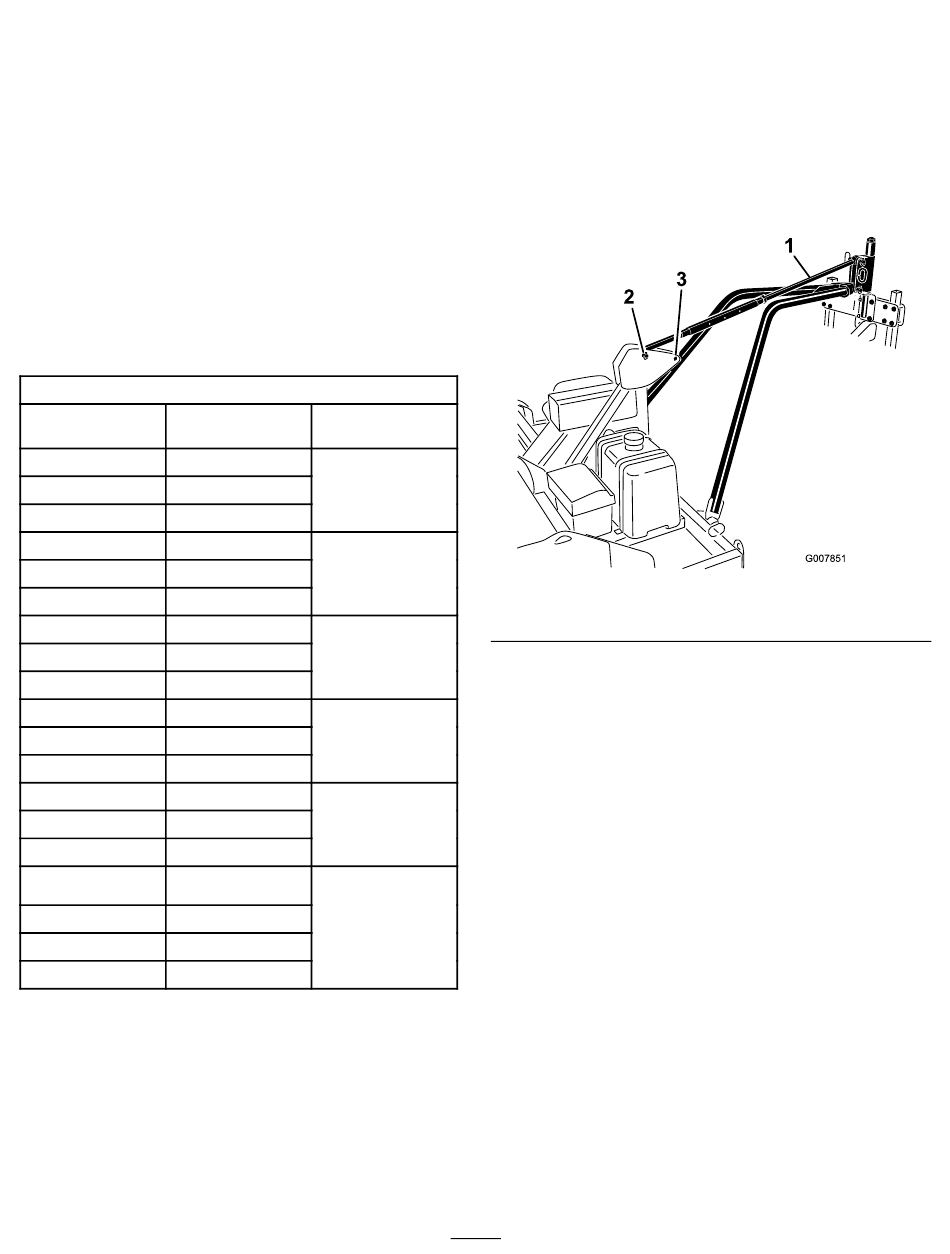

Tabelle für das Einstellen der Heckrolle
Offene Kerben Höhe einer neuen
Bürsten (Zoll)
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
3. Heben Sie die Hubräder an, um den Prozessor auf
die Heckrolle abzusenken.
4. Stellen Sie sicher, dass der Hauptrahmen parallel
zum Boden ist. Prüfen Sie mit einer Wasserwaage,
ob der Hauptrahmen parallel zum Boden ist. Wenn
der Hauprahmen nicht parallel zum Boden ist,
führen Sie folgende Schritte aus:
One-Pass-Anbauvorrichtung
Schnitthöhe (Zoll)
3-5/8
3-3/8 3-3/4 bis 3
3-1/8
2-7/8
2-5/8 3 bis 2-1/4
2-3/8
2-1/8
1-7/8 2-1/4 bis 1-1/2
1-5/8
1-3/8
1-1/8 1-1/2 bis 3/4
7/8
5/8
3/8 3/4 bis 0
1/8
-1/8
-3/8
Bürstenabnutzung
-5/8
-7/8
• Wenn der Rahmen vorne niedriger ist,
verlängern Sie den Verbindungslenker.
• Wenn der Rahmen vorne höher ist, verkürzen
Sie den Verbindungslenker.
Hinweis: Wenn sich der Verbindungslenker
schwer drehen lässt, senken Sie die
Transporträder am Erdpfropfen-Prozessor ab,
um den Druck auf den Verbindungslenker zu
verringern.
1. Verbindungslenker
Anbauvorrichtung
• Wenn der Rahmen vorne niedriger ist, drehen
Sie Nivellierungskurbel nach rechts, um den
Rahmen anzuheben.
• Wenn der Rahmen vorne höher ist, drehen
Sie die Nivellierungskurbel nach links, um den
Rahmen abzusenken.
Hinweis: Achten Sie beim Drehen der
Nivellierungskurbel darauf, dass sie die
Hydraulikschläuche nicht berührt. Stellen
Sie nach dem Nivellieren sicher, dass sich
die Nivellierungskurbel an der linken Seite
der Anbauvorrichtung befindet, damit sie die
Schläuche nicht behindert.
