Zerkleinerer Zu Bürstenriemen - Toro Procore Bedienungsanleitung

1. Zwischenwelle
zu Zerkleinerer-
Riemenabdeckung
2. Zwischenwelle zu
Zerkleinerer-Riemen
3. Spannscheibe
2. Lockern Sie die Mutter an der Spannscheibe
(Bild 56).
3. Setzen Sie das Hakenende des
Riemenspannungswerkzeugs in das Loch
über der Spannscheibe ein (Bild 56). Das gekrümmte
Ende des Werkzeugs sollte auf der Spannscheibe
aufliegen.
4. Stecken Sie einen 1/2-Zoll-Schraubenschlüssel in
das Loch im Riemenspannungswerkzeug (Bild 56).
5. Drehen Sie das Werkzeug, bis Sie einen Anzug von
5,7 Nm erreicht haben. Halten Sie den Anzug und
ziehen Sie die Spannscheibenmutter fest (Bild 56).
6. Nehmen Sie den Schraubenschlüssel und das
Spannungswerkzeug ab.
7. Bringen Sie die Riemenabdeckung wieder an.

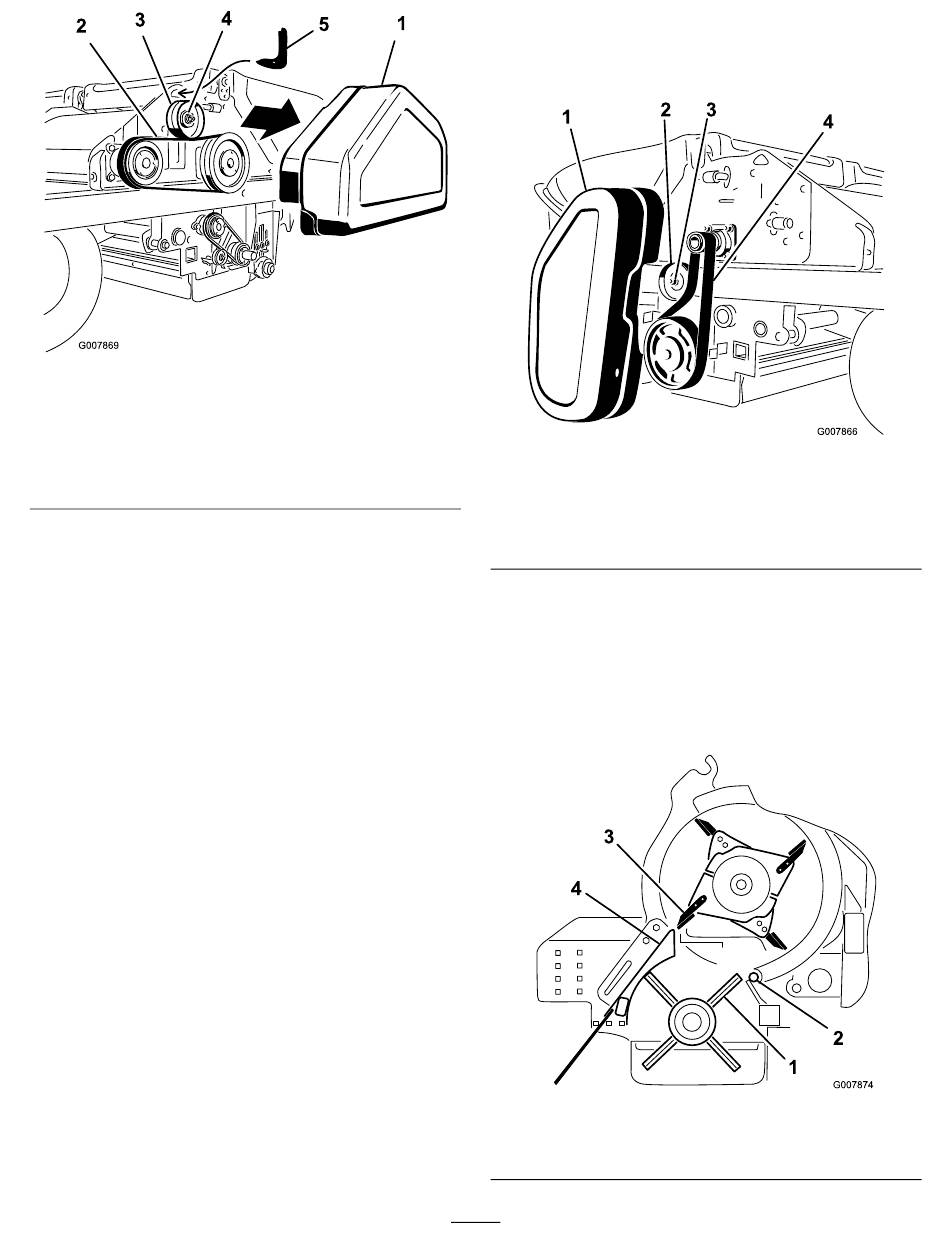

Bild 56
4. Mutter
5. Riemenspannungswerkzeug
Zerkleinerer zu Bürstenriemen
So stellen Sie den Riemen ein oder bauen ihn ein:
1. Entfernen Sie die Riemenabdeckung (Bild 57).
1. Zerkleinerer zu
Abdeckung am
Bürstenriemen
2. Spannscheibe
2. Lockern Sie die Mutter an der Spannscheibe
(Bild 57).
3. Schieben Sie den Riemen von der Zerkleinererwelle
und der Bürstenscheibe (Bild 57).
4. Drehen Sie die Bürstenscheibe, bis eine Bürstenreihe
mit der sich drehenden Kante ausgefluchtet ist
(Bild 58).
1. Bürstenreihe
2. Sich drehende Kante
45
Bild 57
3. Mutter
4. Zerkleinerer zu
Bürstenriemen
Bild 58
3. Messerspitze
4. Bürstengehäuse
