Toro Multi Pro 5800 Softwareanleitung

Toro Multi Pro 5800 Softwareanleitung

Sprühfahrzeug
Vorschau ausblenden Andere Handbücher für Multi Pro 5800:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

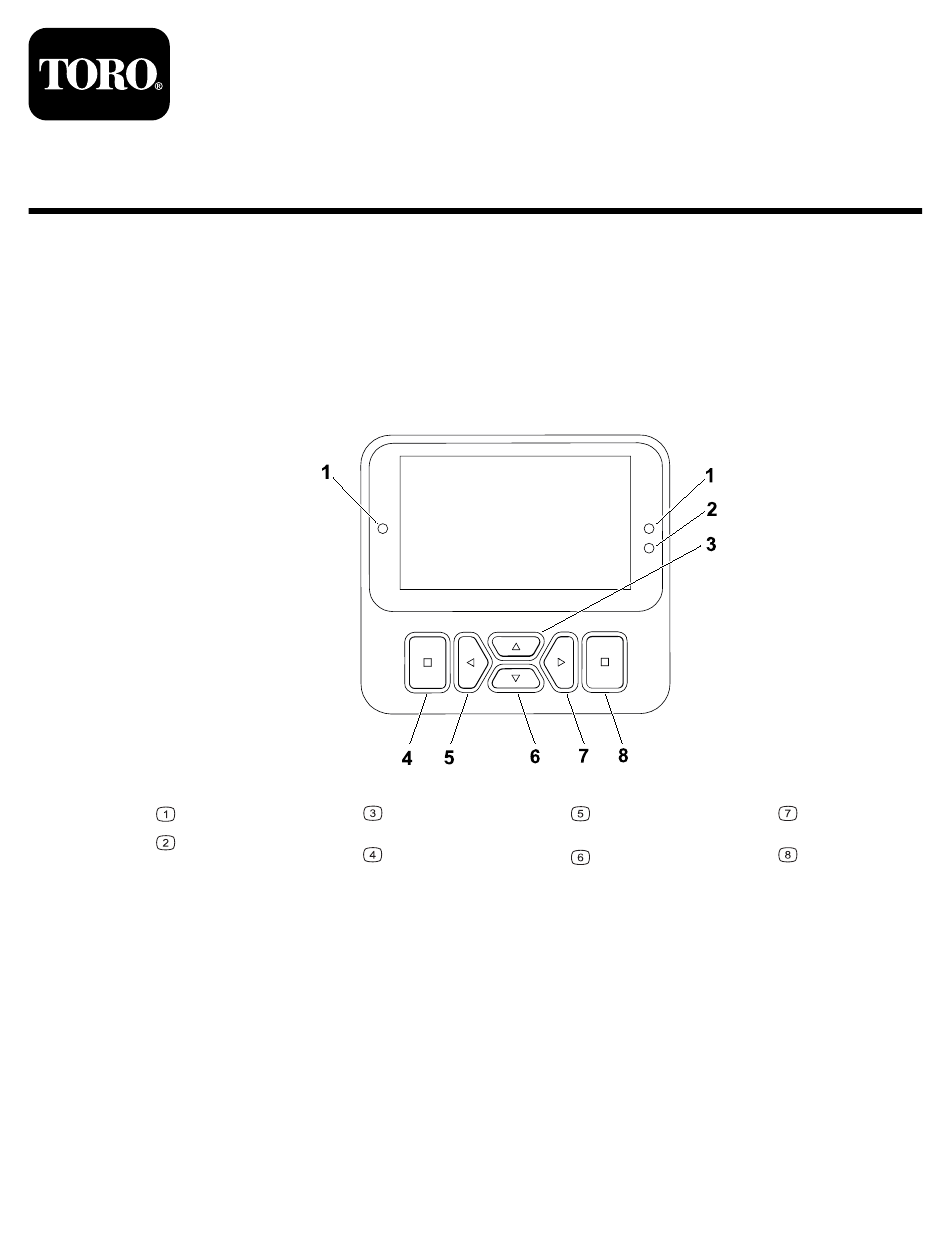

Übersicht des InfoCenter Displays
Das Display des InfoCenters zeigt Informationen über Ihre Maschine an, zum Beispiel
Betriebszustand, unterschiedliche Diagnose-, und andere Maschineninformationen. Es gibt
mehrere Bildschirme auf dem Display. Sie können jederzeit zwischen den Bildschirmen
wechseln, indem Sie die Zurück-Taste drücken und dann die Richtungstasten nach oben
und unten verwenden.
Anzeigeleuchte
Helligkeitssensor
des Displays
Hinweis:
mit einem Symbol beschriftet, das die aktuelle Funktion anzeigt.
© 2025—The Toro
®
Company
8111 Lyndale Ave So
Bloomington, MN 55044
Sprühfahrzeug Multi Pro® 5800 und 5800-G
Modellnr. 41394—419000000 und höher
Modellnr. 41394GK—419000000 und höher
Navigationstaste
- oben
Taste „Zurück"
Der Zweck jeder Taste hängt von den aktuellen Erfordernissen ab. Jede Taste ist
Registrieren Sie Ihr Produkt
unter
www.Toro.com
G471371s
Navigationstaste
- verringern/links
Navigationstaste
- unten
Original Instructions (DE)
Druck: USA
Alle Rechte vorbehalten
3478-250A
Softwareanleitung
Navigationstaste
- erhöhen/rechts
Eingabetaste
*3478-250*
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Multi Pro 5800

Inhaltszusammenfassung für Toro Multi Pro 5800

  • Seite 1 - unten Hinweis: Der Zweck jeder Taste hängt von den aktuellen Erfordernissen ab. Jede Taste ist mit einem Symbol beschriftet, das die aktuelle Funktion anzeigt. *3478-250* © 2025—The Toro ® Company Registrieren Sie Ihr Produkt Original Instructions (DE) 8111 Lyndale Ave So...

  • Seite 2: Displaysymbole

    Displaysymbole Menü Behälter ist leer (weniger als 10 % Volumen). Arretiert Spülbehälteranzeige Nach oben/unten blättern Rührwerkanzeige Nach links/rechts blättern Spül- und Rührwerkanzeige Taste „Vorheriger Anzeige niedriger Bildschirm“ Tankfüllstand Ein Tanksymbol erscheint in der Mitte dieser 2 Symbole. Wert verringern Erhöhen Sie das Behältervolumen um 3,79 Liter.
  • Seite 3 3478-250A Seite 3...

  • Seite 4: Übersicht Über Die Menüs

    Übersicht über die Menüs Um auf das InfoCenter-Menüsystem zuzugreifen, drücken Sie auf dem Hauptbildschirm die Zurück-Taste. So gelangen Sie zum Hauptmenü. In den folgenden Tabellen finden Sie eine Übersicht über die in den Menüs verfügbaren Optionen. Geschützt unter Geschützte Menüs – nur durch PIN Eingabe erreichbar Hauptmenü...

  • Seite 5: Einstellungen

    Einstellungen Menüelement Beschreibung PIN eingeben Ermöglicht einer von Ihrem Unternehmen autorisierten Person (Hausmeister/Mechaniker) mit dem PIN-Code den Zugriff auf geschützte Menüs. Protect Settings [Geschützte Einstellungen] Ermöglicht das Ändern der Einstellungen in den geschützten Einstellungen.. Standardeinstellungen zurücksetzen Setzt die Standardwerte zurück. Hintergrundbeleuchtung Steuert die Helligkeit des LCD-Displays.

  • Seite 6: Geschützte Menüs

    Zugreifen auf die Eingaben und Ausgaben des laufenden Motors. Fehler Zeigt die letzten Maschinenstörungen an. Weitere Informationen finden Sie in der Wartungsanleitung oder wenden Sie sich an Ihren autorisierten Toro-Vertragshändler. Info Menüelement Beschreibung Modell Listet die Modellnummer der Maschine auf.

  • Seite 7: Zugreifen Auf Die Geschützten Menüs

    Hinweis: Der werkseitig voreingestellte PIN-Code für Ihre Maschine ist entweder 0000 oder 1234. Wenn Sie den PIN-Code geändert und vergessen haben, wenden Sie sich an den offiziellen Toro-Vertragshändler. 1. Blättern Sie vom Hauptmenü zu Einstellungen und drücken Sie die Auswahltaste.

  • Seite 8: Einstellen Des Sprühbehälterhinweises

    Einstellen des Sprühbehälterhinweises 1. Maschineneinstellungen auswählen. 2. Tank auswählen. 3. Tankfüllgrenze auswählen. 4. Geben Sie mit den Richtungstasten eine Mindestmenge im Behälter an, bei der die Warnung beim Sprühen angezeigt wird. Einstellen der Auslegergrößen 1. Maschineneinstellungen auswählen. 2. Ausleger auswählen. 3.

  • Seite 9: Die Bildschirme Für Gesamt- Und Teilfläche

    Beispiel: 2,76 bar. Notieren Sie den Druck unten, der auf dem armaturenbrettbefestigten Druckmanometer angezeigt wird. Sprühdru- 2. Berechnen Sie den anfänglichen, voreingestellten Rührwerkdruck mit der nachstehenden Formel. Sprühdruck x 1,5 bis 2,0 = anfänglicher, voreingestellter Rührwerkdruck. Beispiel: Solldruck des Sprühgeräts 2,76 bar x 1,5 = anfänglicher, voreingestellter Rührwerkdruck 4,1 bar Beispiel: Solldruck des Sprühgeräts 2,76 bar x 2,0 = anfänglicher, voreingestellter Rührwerkdruck 5,5 bar...

  • Seite 10: Zurücksetzen Der Daten Für Gesamtfläche Und Volumen

    Verwenden Sie eine einzelne Teilfläche für jede Sprühaufgabe an Ihrem Standort. Sie können bis zu 20 Teilflächen verwenden. Hinweis: Stellen Sie sicher, dass Sie zu der Teilfläche navigieren, an der Sie arbeiten, bevor Sie mit dem Sprühen beginnen. Die auf dem Bildschirm angezeigte Teilfläche ist die aktive Teilfläche für die Akkumulation der Bedeckung.

  • Seite 11: Auswertung Des Durchflusskalibrierungstyps

    • 1,5 L/min oder weniger: Ein Behälter mit einer Skala mit Schritten von 10 ml wird bevorzugt. • 1,9 L/min oder mehr: Ein Behälter mit einer Skala mit Schritten von 20 ml. WICHTIG Sie müssen jedes Mal eine Kalibrierung der Durchflussmenge für die drei Sprühabschnitte durchführen, wenn Sie alle Düsen austauschen, die aktive Sprühstellung (unten) ändern oder das Durchflussmessgerät austauschen.

  • Seite 12: Vorbereiten Des Durchflussmengentests

    3-Ausleger-Kalibrierung: Führen Sie die Kalibrierung für die drei Sprühabschnitte immer durch, wenn Sie die Düsen ändern, um die Dosierungen zu erhöhen oder zu verringern. Hinweis: Wenn Sie die optionale 2-Ausleger-Kalbrierung oder 1-Ausleger-Kalibrierung nicht durchführen, verwendet das Sprühfahrzeug die Berechnungen von der 3-Ausleger- Kalibrierung in allen Sprühabschnittkombinationen.
  • Seite 13 G192604s Aktive Sprühstellung Reserve-Düsenstellung 2. Navigieren Sie zur Option Durchfluss. 3. Wählen Sie die Option Durchflusskalibrierung. 4. Füllen Sie den Sprühbehälter halb voll mit Wasser (600 Liter). Hinweis: Sie können die Durchflusskalibrierung abbrechen. Das Kalibrieren der Durchflussmenge wird in einer Meldung bestätigt. 5.

  • Seite 14: Vorbereiten Für Den Fangtest

    Gasbedienung 8. Stellen Sie die Gasbedienung in die S -Stellung und lassen Sie den Motor für zehn CHNELL Minuten laufen. WICHTIG Die Hydraulikanlage muss die Betriebstemperatur erreichen, bevor Sie die restlichen Schritte für das Kalibrieren der Durchflussmenge durchführen. Vorbereiten für den Fangtest 1.

  • Seite 15: Durchführen Des Fangtests Für Den Sprühabschnitt

    • Wählen Sie den Schalter für den linken, mittleren oder rechten Sprühabschnitt aus, den Sie zuvor für die Kalibrierung mit einem Sprühabschnitt identifiziert haben. Hinweis: Führen Sie diese optionale Kalibrierung nach dem Durchführen der 3- Sprühabschnitt-Kalibrierung und der 2-Sprühabschnitt-Kalibrierung durch. 2.
  • Seite 16 G193177 6. Stellen Sie den Messbehälter auf eine ebene Fläche und notieren Sie das Flüssigkeitsvolumen. WICHTIG Wenn Sie den Behälter mit Skala ablesen, muss der Behälter auf einer ebenen Fläche stehen. WICHTIG Wenn Sie den Behälter mit Skala ablesen, lesen Sie das Flüssigkeitsvolumen im Behälter mit Skala am untersten Punkt der Flüssigkeitsoberflächenkurve ab.

  • Seite 17: Durchführen Der Kalibrierungsberechnung

    G193416s Unterster Punkt der Höchster Punkt der Flüssigkeitsoberflächenkurve Flüssigkeitsoberflächenkurve (hier messen) (hier nicht messen) Ebene Fläche 7. Vergleichen Sie die Flüssigkeitsmenge im Fang-Messbehälter mit dem Sollvolumen, das auf dem Bildschirm angezeigt wird. Hinweis: Sie benötigen eine Flüssigkeitsmenge im Fang-Messbehälter, die ± 7,4 ml dem auf dem Bildschirm angezeigten Sollvolumen entspricht.

  • Seite 18: Durchführen Der 2-Sprühabschnitt-Kalibrierung

    Wenn der Kalibrierungswert außerhalb der Grenzwerte liegt, wenden Sie sich an den offiziellen Vertragshändler. Prüfen Sie sonst die Fehlermeldung und wiederholen Sie die Kalibrierungsschritte. 4. Stellen Sie den Gasbedienungshebel in die L -Stellung, stellen Sie den Motor ab EERLAUF und ziehen Sie den Zündschlüssel ab. Durchführen der 2-Sprühabschnitt-Kalibrierung Wenn Sie eine Kalibrierung mit drei Sprühabschnitten durchgeführt haben, werden Sie auf der Anzeige aufgefordert, eine Kalibrierung mit zwei Sprühabschnitten durchzuführen.

  • Seite 19: Durchführen Der Geschwindigkeitskalibrierung

    Durchführen der Geschwindigkeitskalibrierung 1. Bewegen Sie die Maschine und fluchten Sie die Vorderräder auf der Startlinie aus. 2. Stellen Sie an der mittleren Konsole der Maschine sicher, dass die Schalter für die drei Abschnittventile in der A -Stellung sind. 3. Drücken Sie die Taste auf der Anzeige, um zu starten und fahren Sie bis zur Ziellinie. Der gemessene Distanzwert sollte ansteigen.
  • Seite 20 Steuergeräts von Toro ist defekt. Hauptstromrelais oder das Schaltkreiskabel ist defekt. Ladesystem oder das Schaltkreiskabel ist defekt. InfoCenter-Software wird nicht vom elektronischen Steuergerät von Toro erkannt. Anlassertimeout (Anlasser wurde für mehr als 30 Sekunden aktiviert) Das Fahrpedal stimmt nicht mit der Fahrgeschwindigkeit überein.
