Hinweis: Um die Anbauvorrichtungsstifte
zu entfernen, muss der Aerifizierer ggf. etwas
angehoben sein.
10. Entfernen Sie den Klappstecker und die
Anbauvorrichtungsstifte, mit denen die Zugarme am
Aerifizierer befestigt ist.
Hinweis: Um die Anbauvorrichtungsstifte
zu entfernen, muss der Aerifizierer ggf. etwas
angehoben sein.
7
Montieren des Erdpfropfen-
Prozessors am
Workman-Fahrzeug
Für diesen Arbeitsschritt erforderliche
Teile:
Anbauvorrichtungsstift (Teil der One-Pass-
1
Anbauvorrichtung)
1
Klappstecker (Teil der One-Pass-Anbauvorrichtung)
12
Kabelbinde
Verfahren
Der Erdpfropfen-Prozessor muss mit einer
Anbauvorrichtung, Modellnummer 09750, ausgerüstet
sein, bevor Sie ihn am Fahrzeug montieren können.
1. Fahren Sie das Fahrzeug vor den
Erdpfropfen-Prozessor. Stellen Sie sicher,
dass die Prozessorbürste auf die richtige Schnitthöhe
eingestellt ist.
2. Stellen Sie die Höhe der Anbauvorrichtungsöse
am Prozessor auf dieselbe Höhe wie die
Anbauvorrichtungsöse am Fahrzeug ein (Bild 18).
Der Rahmen des Erdpfropfen-Prozessors sollte mit
dem Boden nivelliert sein, wenn er auf der hinteren
Rolle ist.
3. Schließen Sie die Anbauvorrichtung des Prozessors
mit einem Anbauvorrichtungsstift und Klappstecker
an der Anbauvorrichtung des Fahrzeugs an (Bild 18).
1. Prozessor-
Anbauvorrichtung
2. Zugmaschine-
Anbauvorrichtung
4. Heben Sie den Achsständer an und befestigen Sie
ihn in der Parkposition (Bild 19).
1. Achsständer
5. Schließen Sie die Hydraulikschläuche an den
Schnellkupplungen des Fahrzeugs an. Achten Sie
darauf, dass die Hydraulikschläuche richtig an den
Prozessor und das Fahrzeug angeschlossen sind.
6. Verlegen Sie die Steuerkabelbäume über der Pritsche
des Fahrzeugs zur Bedienerposition des Fahrzeugs.
Wichtig: Stellen Sie sicher, dass die Schläuche
und der Steuerkabelbaum nicht abgeknickt
sind und sich beim Betrieb ungehindert biegen
können.
7. Nehmen Sie die Parkstifte beim Betrieb aus dem
vorderen Loch und stecken sie in das hintere Loch
(Bild 20).
18

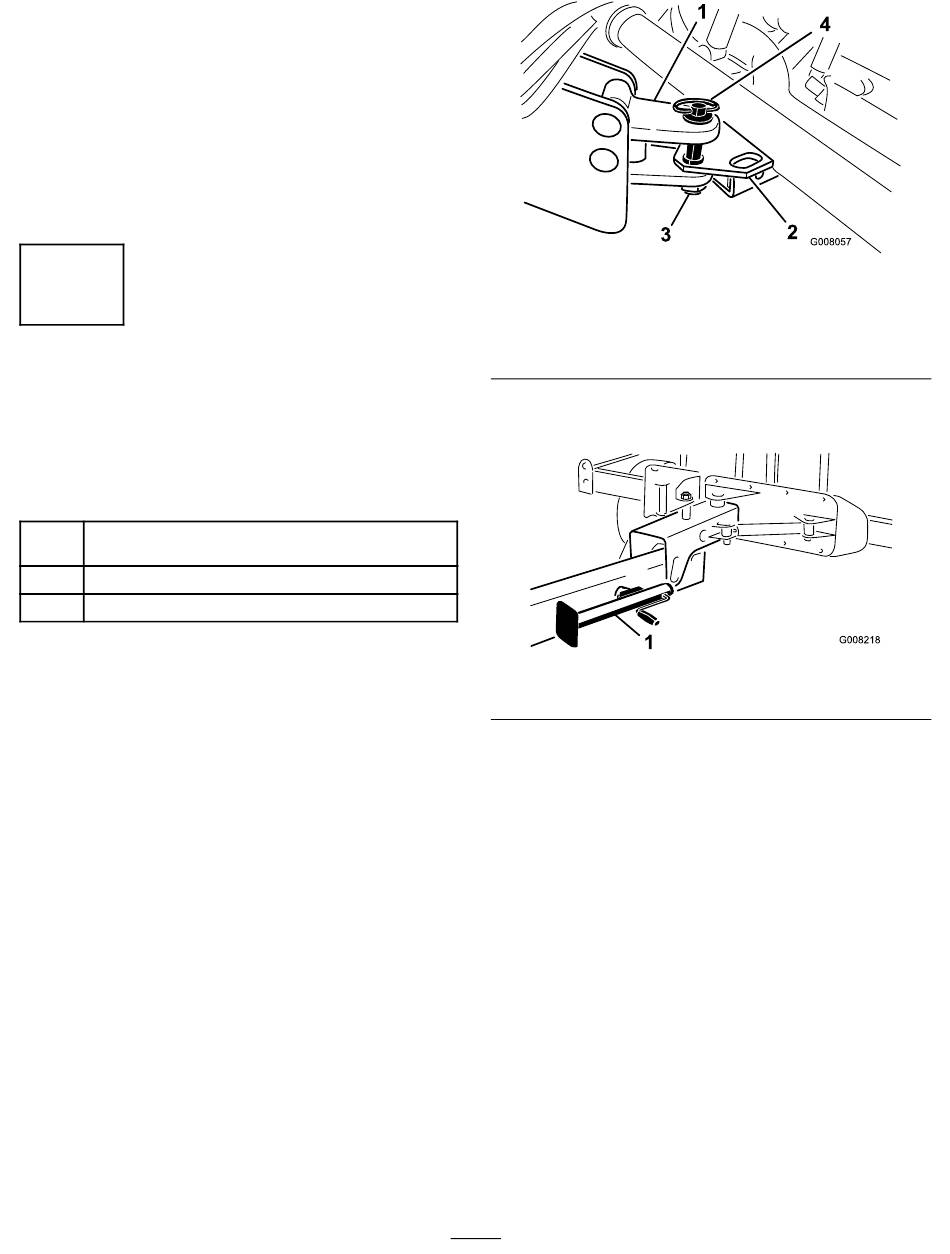

Bild 18
3. Klappstecker
4. Anbauvorrichtungsstift
Bild 19
