Toro ProCore Bedienungsanleitung Seite 16

1. Gurt oder Seil
2. Anbauvorrichtungsplatte
des Zugarms
3. Fahren Sie den Traktor bzw. den Aerifizierer
rückwärts vor den Erdpfropfen-Prozessor.
4. Nehmen Sie den Gurt oder das Seil ab und senken
Sie die Anbauvorrichtungsplatte des Zugarms in die
bewegliche Anbauvorrichtung des Aerifizierers ab
(Bild 13).
1. Anbauvorrichtungsplatte
des Zugarms
5. Fluchten Sie das Loch in der
Anbauvorrichtungsplatte des Zugarms mit
den unteren Löchern in der beweglichen
Anbauvorrichtung des Aerifizierers aus Bild 14).
Befestigen Sie die Anbauvorrichtungsplatte des

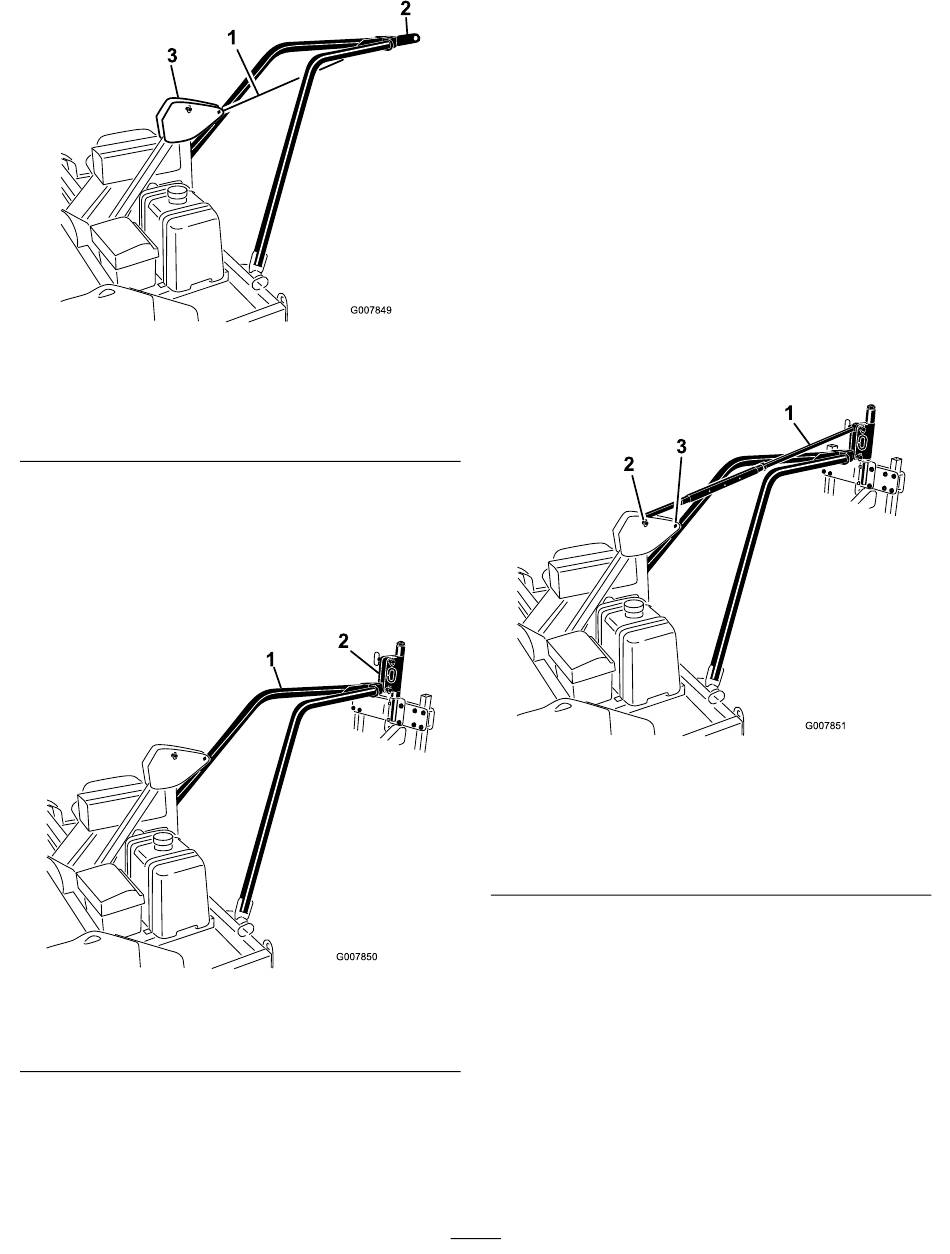

Bild 12
3. Bewegliche
Anbauvorrichtung des
Rahmens
Bild 13
2. Bewegliche
Anbauvorrichtung des
Aerifizierers
Zugarms mit einem Anbauvorrichtungsstift
und einem Klappstecker an der beweglichen
Anbauvorrichtung des Aerifizierers.
6. Senken Sie den Aerifizierer auf den Boden ab.
7. Befestigen Sie den Neigungssteuerungslenker mit
Anbauvorrichtungsstiften und Klappsteckeran in den
oberen Löchern der beweglichen Anbauvorrichtung
des Aerifizierers und des Rahmens (Bild 14).
• Befestigen Sie den Steuerungslenker in
den vorderen Löchern der beweglichen
Anbauvorrichtung des Rahmens, wenn Sie die
Aerifizierer ProCore 864 und 880 verwenden.
• Befestigen Sie den Steuerungslenker in
den hinteren Löchern in der beweglichen
Anbauvorrichtung des Rahmens, wenn Sie einen
ProCore 660 Aerifizierer verwenden.
1. Steuerungslenker für die
Neigung
2. Vordere
Befestigungslöcher
(ProCore 880 & 864
Aerifizierer)
8. Verlegen Sie die Hydraulikschläuche zum Traktor
und schließen Sie diese an die Schnellkupplungen
an. Achten Sie darauf, dass die Hydraulikschläuche
richtig an den Prozessor und den Traktor
angeschlossen sind.
9. Verlegen Sie den Steuerkabelbaum zur
Bedienerposition des Traktors.
10. Befestigen Sie die Hydraulikschläuche und den
Kabelbaum mit Kabelbinden an den Zugarmen.
Wichtig: Achten Sie darauf, dass die
Hydraulikschläuche oder Steuerkabelbäume
16
Bild 14
3. Heckbefestigungslöcher
(ProCore Aerifizierer)
