Instandhaltung

12 Instandhaltung
Pos: 17.2.1 /12-INSTANDSETZUNG/*Allgemein*/01.Allgemein @ 0\mod_1173251926256_6.doc @ 467 @
12.1

Allgemeines

Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes,
somit sind sie gewissenhaft durchzuführen.
Arbeiten nur von „befähigten Personen" durchführen lassen.
Arbeiten nur in entlastetem Zustand durchführen.
Prüfungsergebnisse und getroffene Maßnahmen schriftlich festhalten.
Pos: 17.2.2 /12-INSTANDSETZUNG/*Allgemein*/02.Überwachung @ 0\mod_1173254503420_6.doc @ 470 @
12.2 Überwachung
Die angegebenen Überwachungs- und Wartungsintervalle gelten für normale Bedingungen und Ein-Schicht-
Betrieb. Bei erschwerten Einsatzbedingungen, wie z.B. häufigem Betrieb unter Volllast oder besonderen
Umgebungsbedingungen wie z.B. Hitze, Staub etc., müssen die Intervalle entsprechend verkürzt werden.
Pos: 17.3.1.1 /12-INSTANDSETZUNG/*Bremsmotor*/*Tabelle*/Tabelle EEE+EDEE @ 2\mod_1287564518354_6.doc @ 16473 @
12.3

Bremsmotor

Motorleistung Bremse
kW Typ
0,37 FDB 08
0,55 FK
0,75 FDB 08
Pos: 17.3.2 /12-INSTANDSETZUNG/*Bremsmotor*/*Allgemein*/Bremse - alle @ 0\mod_1173350194807_6.doc @ 555 @

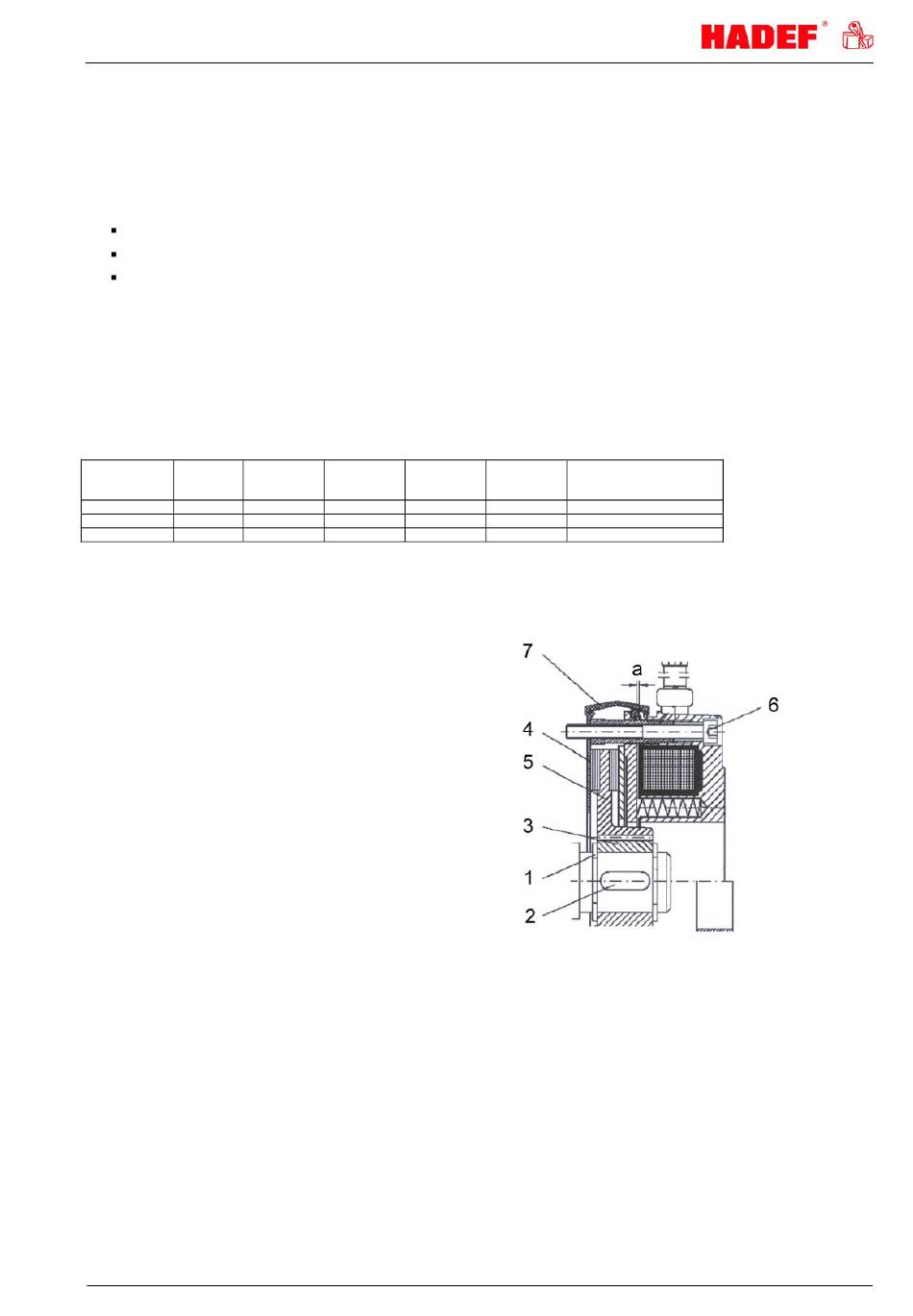

12.3.1 Montage Bremse
1 Sicherungsring (1) in die Wellennut einsetzen.
2 Passfeder (2) in die Motorwelle einsetzen.
3 Nabe (3) mit Sicherungsring (1) fixieren.
4 Evtl. Reibblech (4) montieren.
5 Rotor (5) auf die Nabe (3) schieben
6 Magnetteil mit den 3 Befestigungsschrauben
(6) festziehen.
7 Luftspalt "a" einstellen (siehe " Nachstellen des
Luftspalts")
8 Evtl. Staubschutzring (7) montieren.
9 Elektrischer Anschluss
12.3.2

Demontage Bremse

Die Demontage erfolgt in umgekehrter Reihenfolge wie die Montage.
5.52.711.00.00.00
Bremse Nennbrems- Nennluftspalt
moment
V DC Nm mm
180 5 0,2
200 5 0,3
180 5 0,2
Luftspalt
max.
mm mm
0,6 min. Rotorstärke
0,6 min. Bremsbelagstärke 1
0,6 min. Rotorstärke
Bild 15
4,5
4,5
21
