Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für Kin-
der unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Schraubhaken
Ringschraube
Wackelaugen selbstklebend
Lochblech
Moosgummi
1
122256

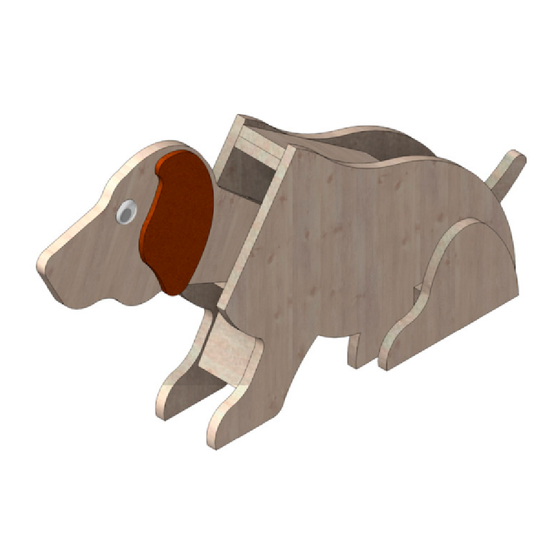

Wackeltier
Hinweis
Stückzahl
1
1
1
1
1
1
Benötigtes Werkzeug:
Laubsäge
Holzleim
PUK-Säge
Maße (mm)
300x210x4
15
Schraubhaken
10
10
120x15x1,5
9,60x9,90
ø2
Schleifpapier
Bohrer
Klebeband
Bleistift
Vorstecher
Bezeichnung
Grundplatte
Ringschraube
Augen
Gewichte
Ohren/Beine
Schere
Lineal
Alleskleber
Teile-Nr.
1
2
3
4
5
6
Werbung

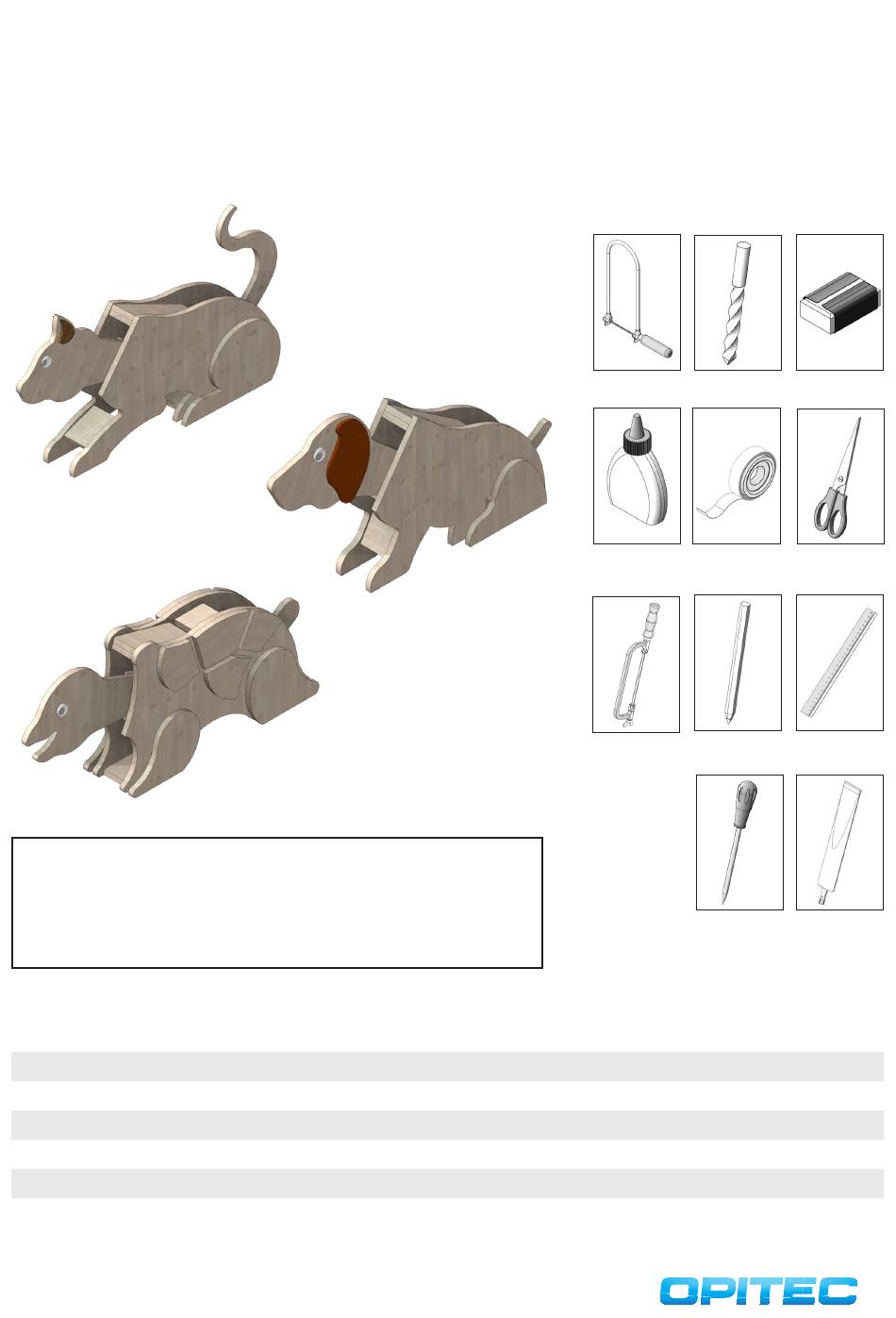

Verwandte Anleitungen für Opitec 122256 Wackeltier
Inhaltszusammenfassung für Opitec 122256 Wackeltier
- Seite 1 PUK-Säge Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter...
- Seite 2 Bauanleitung 122.256 Wackeltier Aufbau Variante 1 Hund: Die Schablone für den Hund (Seite 11/13) ausschneiden und an den Klebeflächen zusammenkleben. Anschließend mit Klebeband auf der Sperrholz- platte fixieren. Alle Einzelteile aussägen und Sägeschnitte mit Schleifpapier säubern. Auf den Korpusseitenteilen die Positionen für die Abstandsleis- ten markieren.
- Seite 3 Bauanleitung 122.256 Wackeltier Die Rute (N) wie abgebildet ausgemittelt an der Unterkante des Teils Die Holzteile (E) für die Verstärkung des Kopfes beidseitig am Teil (D) festleimen. Leim gut trocknen lassen. (C) bündig zur Unter- und Hinterkante aufleimen. Anschließend den fertigen Kopf bündig zur Vorderkante auf Teil D aufleimen.
- Seite 4 Bauanleitung 122.256 Wackeltier Die Wackelaugen (4) auf beiden Seiten des Kopfes aufkleben. (Achtung Die Ohren von der Schablone (Seite 11) auf das Moosgummi (6) über- selbstklebend! Schutzfolie abziehen!) tragen. Anschließend beidseitig mit Alleskleber aufkleben. Fertig! Aufbau Variante 2 Katze: Die Schablone für die Katze (Seite 15/17) ausschneiden und an den Klebeflächen zusammenkleben. Anschließend mit Klebeband auf der Sperrholzplat- te fixieren.
- Seite 5 Bauanleitung 122.256 Wackeltier Anschließend die in Arbeitsschritt 2 entstandene Aufhängeleiste wie Die beiden Holzleisten (F+I) wie abgebildet aufeinander leimen. Die abgebildet an markierter Position auf das Seitenteil (A) aufleimen. Position für die Ringschraube (3) abmessen, mit einem Vorstecher mar- Ebenso die beiden Leisten (H+L) aufleimen. kieren und die Ringschraube eindrehen.
- Seite 6 Bauanleitung 122.256 Wackeltier ø2 Die Position für den Schraubhaken (2) durch Diagonale auf der Den fertigen Kopf wie abgebildet im Korpus einhängen. Oberseite der Kopfverstärkung markieren. Mit einem ø2mm-Bohrer Hinweis: Da bei der Katze das Gleichgewicht durch die Masse des Holzes vorbohren um ein einreissen des Holzes zu verhindern.
- Seite 7 Bauanleitung 122.256 Wackeltier Aufbau Variante 3 Schildkröte: Die Schablone für die Schildkröte (Seite 19/21) ausschneiden und an den Klebeflächen zusammenkleben. Anschließend mit Klebeband auf der Sperr- holzplatte fixieren. Alle Einzelteile aussägen und Sägeschnitte mit Schleifpapier säubern. Auf den Korpusseitenteilen die Positionen für die Abstands- leisten markieren.
- Seite 8 Bauanleitung 122.256 Wackeltier Die Holzteile (Q) für die Verstärkung des Kopfes beidseitig am Teil Den Schwanz (K) wie abgebildet ausgemittelt an der Unterkante des (J) bündig zur Unter- und Hinterkante aufleimen. Anschließend den Teils (C) festleimen. Leim gut trocknen lassen. fertigen Kopf bündig zur Vorderkante auf Teil (C) aufleimen.
- Seite 9 Bauanleitung 122.256 Wackeltier Die Panzerdeko (R-U) beidsetig wie oben gezeigt aufleimen. Die Augen (4) von beiden Seiten am Kopf festkleben. (Achtung selbst- klebend! Schutzfolie abziehen!) Die Schablone für die Beindeko auf das Fertig!.
- Seite 11 Bauanleitung 122.256 Wackeltier Schablone Hund M 1:1 Schablone Hund (Moosgummi) Ohren M 1:1...
- Seite 13 Bauanleitung 122.256 Wackeltier Schablone Hund M 1:1...
- Seite 15 Bauanleitung 122.256 Wackeltier Schablone Katze M 1:1 Schablone Katze (Moosgummi) Ohren M 1:1...
- Seite 17 Bauanleitung 122.256 Wackeltier Schablone Katze M 1:1...
- Seite 19 Bauanleitung 122.256 Wackeltier Schablone Schildkröte M 1:1 Schablone Schildkröte (Moosgummi) Beine M 1:1...
- Seite 21 Bauanleitung 122.256 Wackeltier Schablone Schildkröte M 1:1...
