6.

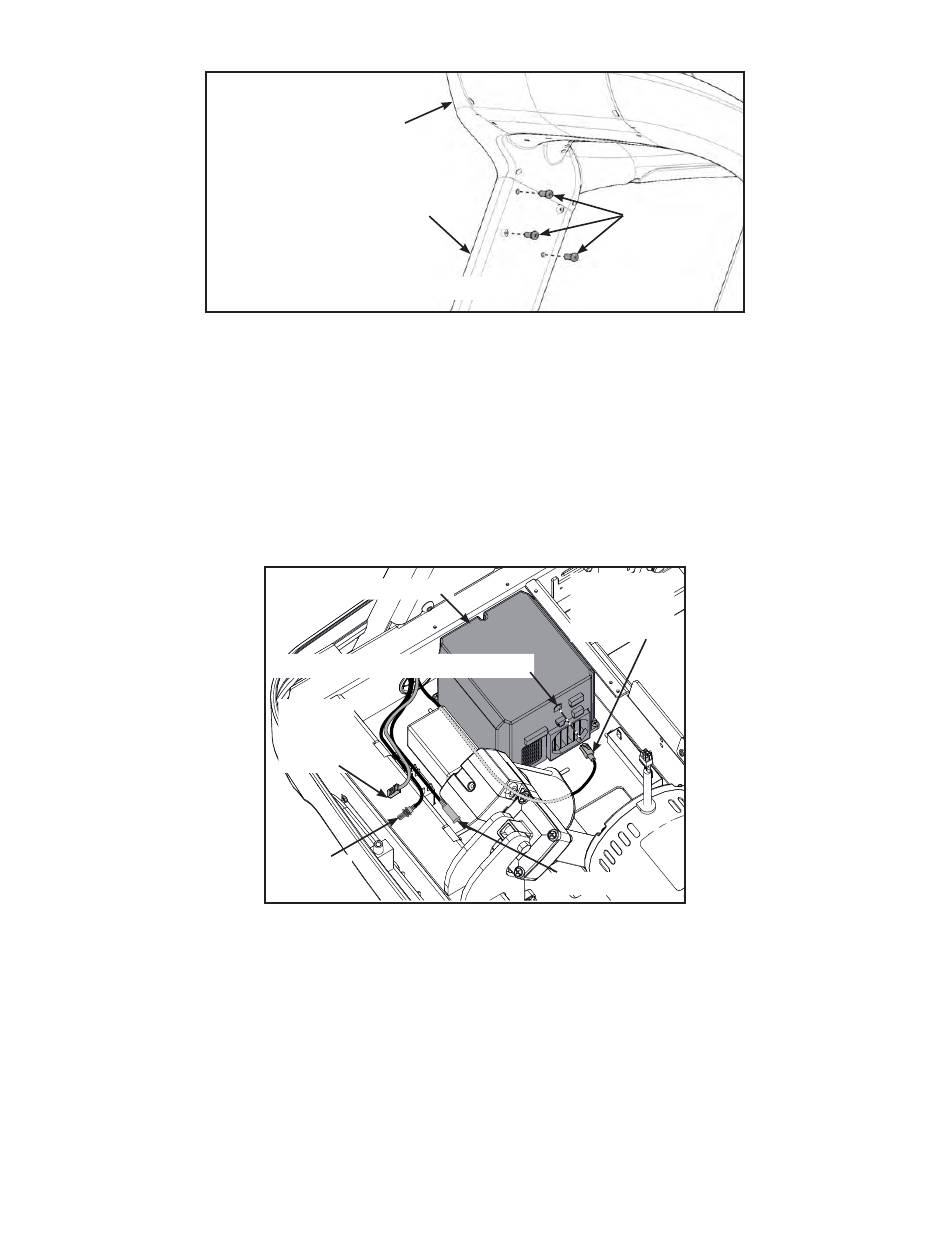

Sechs Schrauben mit der Hand in den rechten und in den linken Konsolenträger schrauben.
Konsolenbaugruppe
7.
Mit dem 7/32-Zoll-Inbusschlüssel alle Schrauben von den vollständig anziehen.
Display-Kabel anschließen
Das Display- und das CSAVE-Kabel haben die gleichen Steckverbinder. Das Display-Kabel ist
schwarz und das CSAFE-Kabel ist rot.
Die Kabel unter allen anderen Kabeln hindurch wie gezeigt zur Sockelplatte hin verlegen.
1.
Das Display-Kabel an der Unterseite des Konsolenträgers in den Kommunikationsanschluss
der Steuereinheit stecken.
Cybex 770T-CT Treadmill - Bedienungsanleitung
Konsolenträger
(Rechte Seite gezeigt)
Steuereinheit
Kommunikationsanschluss
CSAFE
Kabel
(Rot)
A/V
Kabel
Schraube
Display-
Kabel
(Schwarz)
Netzkabel
29
