Alle Sensoren sind bereits werksseitig kalibriert und ver-
fügen über eine entsprechende Werkskalibrierkennlinie.
Bei der Einpunktkalibrierung wird eine globale Kalibrierkurven ver -
schiebung durchgeführt, die im gesamten Messbereich wirksam ist.
Bei allen Kalibriereingaben wird in der obe-
ren Anzeige der Abgleichwert und in der un-
teren Anzeige der Offsetwert angezeigt. Der
einzugebende Offset ist der Wert, um den
die Kalibrierkurve verschoben wird.
Einpunktkalibrierung am Beispiel
des TS 200 SDI

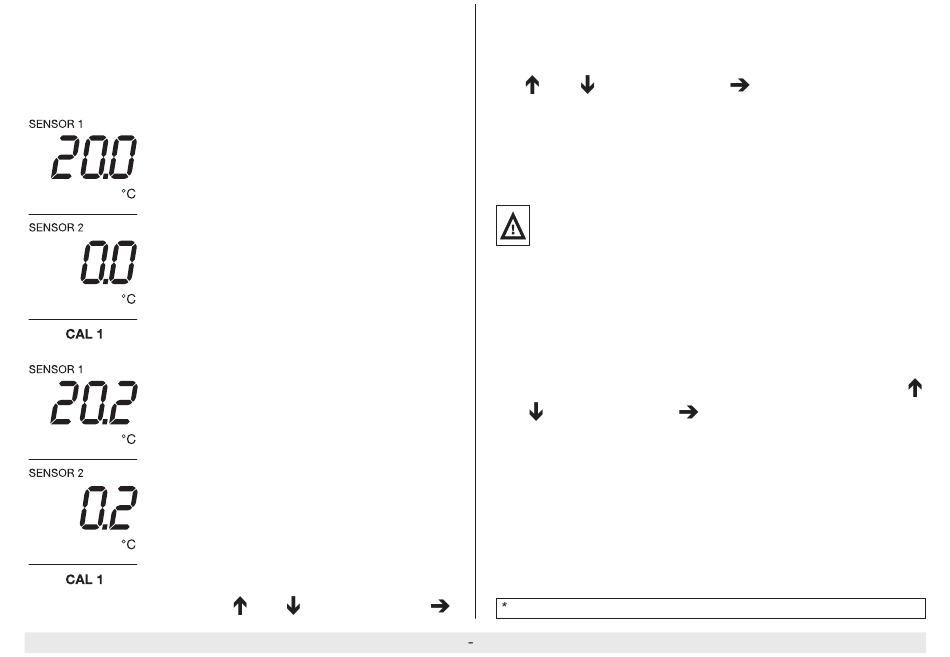

Abbildung Display oben: Obere Anzeige
zeigt den Abgleichwert Temperatur in °C,
untere Anzeige den werksseitigen Offset.
Abbildung Display unten: Erhöhung des
Offset um 0,2 °C und Anzeige des neuen
kalibrierten Messwerts.
CAL1: Mit Cal1 stellt man den Offset für die Tem-
peraturanzeige (Sensor1) ein. Der maximale
Offset beträgt ± 2,5° und kann in 0,1° Schrit-
ten eingegeben werden. Die Offseteingabe
erfolgt mit und ; bestätigt wird mit
CAL 2: Mit Cal 2 stellt man den Offset für die rel. Feuchte
(Sensor 2) ein. Der maximale Offset beträgt ± 10 % r.H. und kann
in 0,1 % Schritten eingegeben werden. Die Offseteingabe er folgt
mit und ; bestätigt wird mit
Die Einpunktkalibrierung des TS 200 SDI kann auch mit einem
optionalen Kalibrierblock und entsprechenden Kalibrierampullen
durchgeführt werden (siehe Kapitel „Kalibrierung").
Wichtig: Kalibrierungen am Klimasensor dürfen
nur von geschultem Personal mit geeigneten
Kalibrier mitteln durchgeführt werden.
Nullpunktabgleich bei TS 3xx SDI-Sensoren *
CAL 1: Mit Cal 1 stellt man den Offset für die Digitanzeige ein.
Der maximale Offset beträgt ± 10 Digit und kann in 0,1 Digit
Schritten eingegeben werden. Die Offseteingabe erfolgt mit
und ; bestätigt wird mit
Für alle Einstellungen gilt: Der eingestellte Wert wird dem ge-
wählten Sens-Code zugeordnet bzw. im angeschlossenen SDI-
Sensor gespeichert.
Die Werkseinstellungen erhält man durch Setzen des
Offsets auf 0,0.
.
Bitte beachten Sie hierzu die Hinweise im Kapitel des jeweiligen Sensors.
