12.2 VLANs
Da VLANs logische Verbindungen und keine physischen Verbindungen definieren, verringern
sie die Komplexität des Aufbaus sowie die Arbeits- und Ressourcenanforderungen eines
herkömmlichen LAN erheblich. Gleichzeitig verbessern sie die Sicherheit und Verwaltung des
Datenverkehrs.
Der Datenverkehr wird gruppiert, indem die Frames um Tags erweitert werden, die von
Knoten in derselben Broadcast-Domäne stammen.
Jedes Gerät kann ein oder mehrere VLANs (Broadcast-Domänen) definieren, bis zu einer
maximalen Anzahl von 4094.
Hinweis
Da sich VLANs auf dem gleichen physischen Link die Bandbreite teilen, ist es empfehlenswert,
Traffic-Klassen zu konfigurieren, um die Routing-Effizienz zu verbessern. Für weitere
Informationen zu Traffic-Klassen siehe "Verkehrsklassen (Seite 303)".

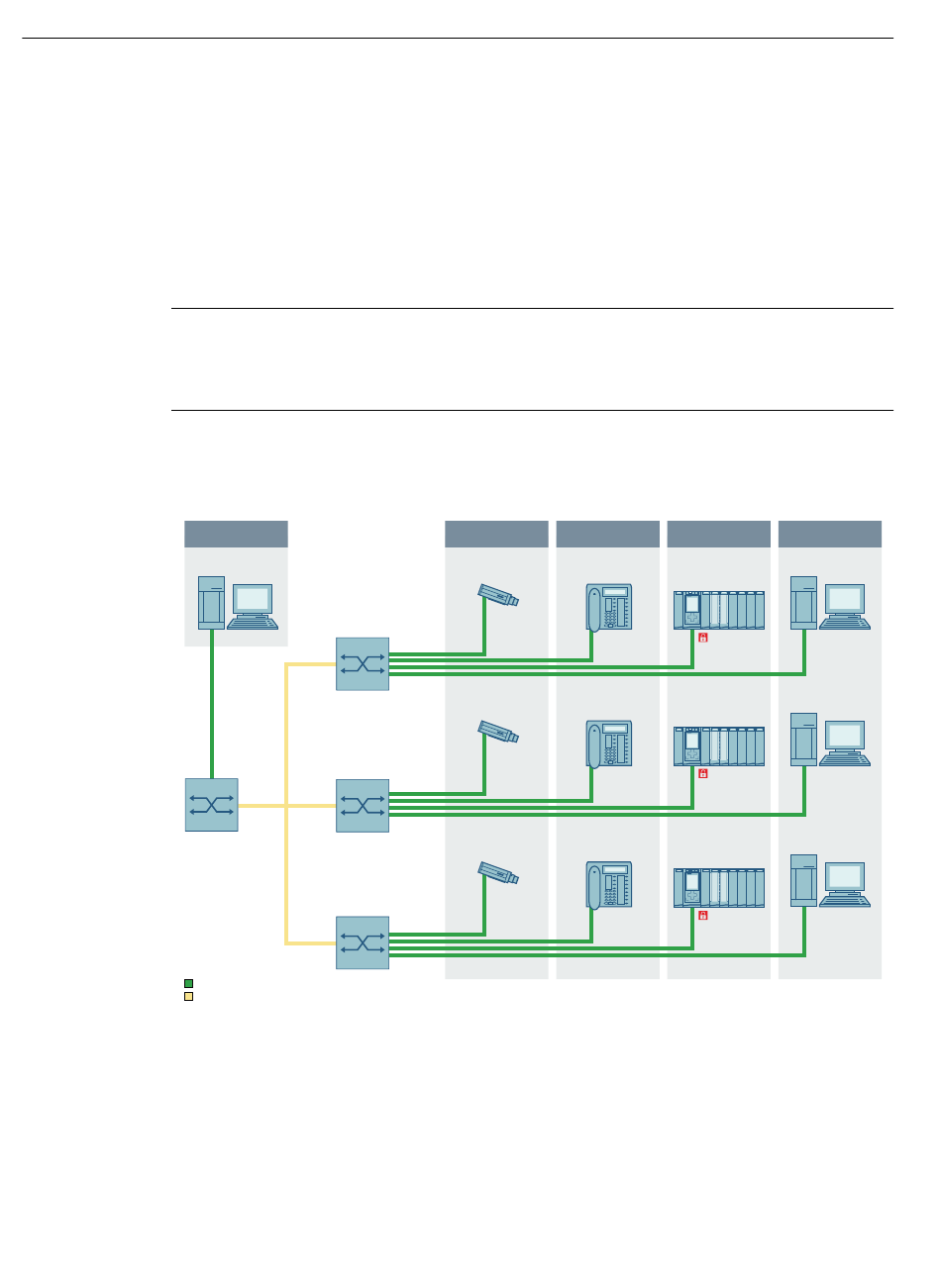

Im Folgenden wird dargestellt, wie der Datenverkehr von unterschiedlichen LAN-Segmenten
logisch in VLANs gruppiert werden kann.
PC
Switch
Bild 12-2
288
VLAN 5
"Control Room"
Switch
Switch
Switch
PROFINET/Industrial Ethernet (Twisted Pair)
PROFINET/Industrial Ethernet (Fiber Optic)
Trennung von Datenverkehr durch mehrere VLANs
VLAN 1
VLAN 2
"Video"
"Voice"
Camera
VoIP
Camera
VoIP
Camera
VoIP
Web User Interface (Web UI) SINEC OS v2.3
Projektierungshandbuch, 04/2023, C79000-G8900-C680-01
VLAN 3
VLAN 4
"Controller"
"Miscellaneous"
PC
PC
PC
