Netzwerkredundanz
10.1 Spanning Tree Protocol (STP)
Jedem Port einer Bridge ist ein Zustand und eine Rolle zugewiesen.
• Der Zustand beschreibt, was am Port in Bezug auf das Lernen von Adressen und Weiterleiten
von Frames geschieht.
• Die Rolle gibt an, ob der Port zum Zentrum oder den Rändern des Netzwerks ausgerichtet ist
und ob der Port genutzt werden kann.
①
②
③
④
⑤
⑥

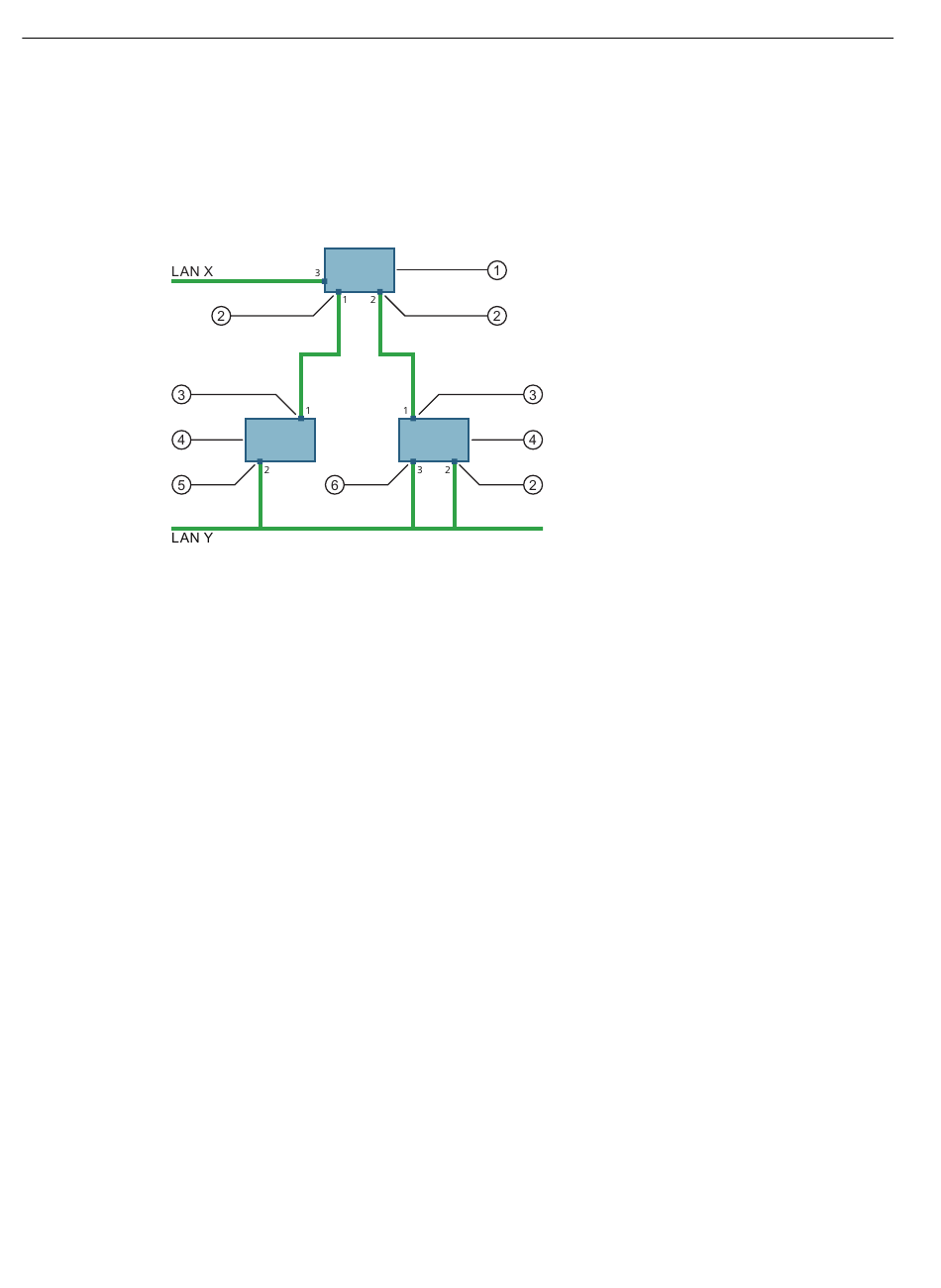

Bild 10-1
Port-Rollen
RSTP Bridge-Ports können eine der folgenden Rollen haben:
• Root
Ein Port mit der Rolle Root ist der schnellste Weg zur Root-Bridge. Jede Designated-Bridge
muss über genau einen Root-Port verfügen. Auf einer Root-Bridge sind keine Root-Ports
erlaubt.
• Alternate
Ein Port mit der Rolle Alternate ist der nächstschnellste, alternative Weg zur Root-Bridge.
Dieser Port nimmt nicht am RSTP-Netzwerk teil. Er wartet auf die Übernahme der Rolle als
Root-Port, wenn der aktive Root-Port ausfällt.
• Designated
Ein Port mit der Rolle Designated sendet die beste BPDU für ein bestimmtes LAN-Segment
(Local Area Network). RSTP-Bridges im gleichen LAN-Segment warten auf Meldungen
voneinander und vereinbaren, welche Bridge die beste BPDU sendet. Ports anderer Bridges
auf dem gleichen Segment müssen eine der anderen verfügbaren Rollen annehmen.
218
Root-Bridge
Designated-Port
Root-Port
Designated-Bridge
Alternate-Port
Backup-Port
RSTP-Zustände und -Rollen
Web User Interface (Web UI) SINEC OS v2.3
Projektierungshandbuch, 04/2023, C79000-G8900-C680-01
