10.2 Erkennung von Netzwerkschleifen
Bild 10-6
10.2.1.2
Typen von Netzwerkschleifen
Die Schleifenerkennung unterscheidet die folgenden Arten von Schleifen:
• Lokale Netzwerkschleife
Wenn ein Gerät eine gesendete PDU an einem anderen Bridge-Port wieder empfängt, liegt
eine lokale Schleife vor.
Bild 10-7
Die Schleifenerkennung kann eine lokale Schleife unterbrechen, indem sie den Bridge-Port
deaktiviert, der die PDU gesendet hat.
• Remote-Netzwerkschleife
Wenn ein Gerät eine gesendete PDU an demselben Bridge-Port wieder empfängt, liegt eine
Remote-Schleife vor.
Bild 10-8
Die Schleifenerkennung kann eine Remote-Schleife nicht unterbrechen, jedoch ihre
negativen Auswirkungen beschränken. Indem die Funktion den Bridge-Port des Geräts
deaktiviert, wird verhindet, dass verbundene Netzwerksegmente durch die kreisenden
Frames geflutet werden.
10.2.1.3
VLAN-Modus
Bei der Erkennung von Netzwerkschleifen wird standardmäßig nur die physische Ebene
betrachtet. In einem Netzwerk mit VLAN-Konfiguration kann es vorkommen, dass die
Schleifenerkennung physische Schleifen erkennen, die den Datenverkehr jedoch nicht
gefährden. Die betroffenen Bridge-Ports können logisch über eine VLAN-Konfiguration getrennt
sein.
Wenn der VLAN-Modus aktiv ist, berücksichtigt die Funktion bei der Verarbeitung von PDUs
die VLAN-Konfiguration der Bridge-Ports. Bei einem Gerät, das eine gesendete PDU wieder
empfängt, erkennt die Funktion nur dann eine Schleife, wenn die PDU im gleichen VLAN
versendet wie auch empfangen wurde.
260

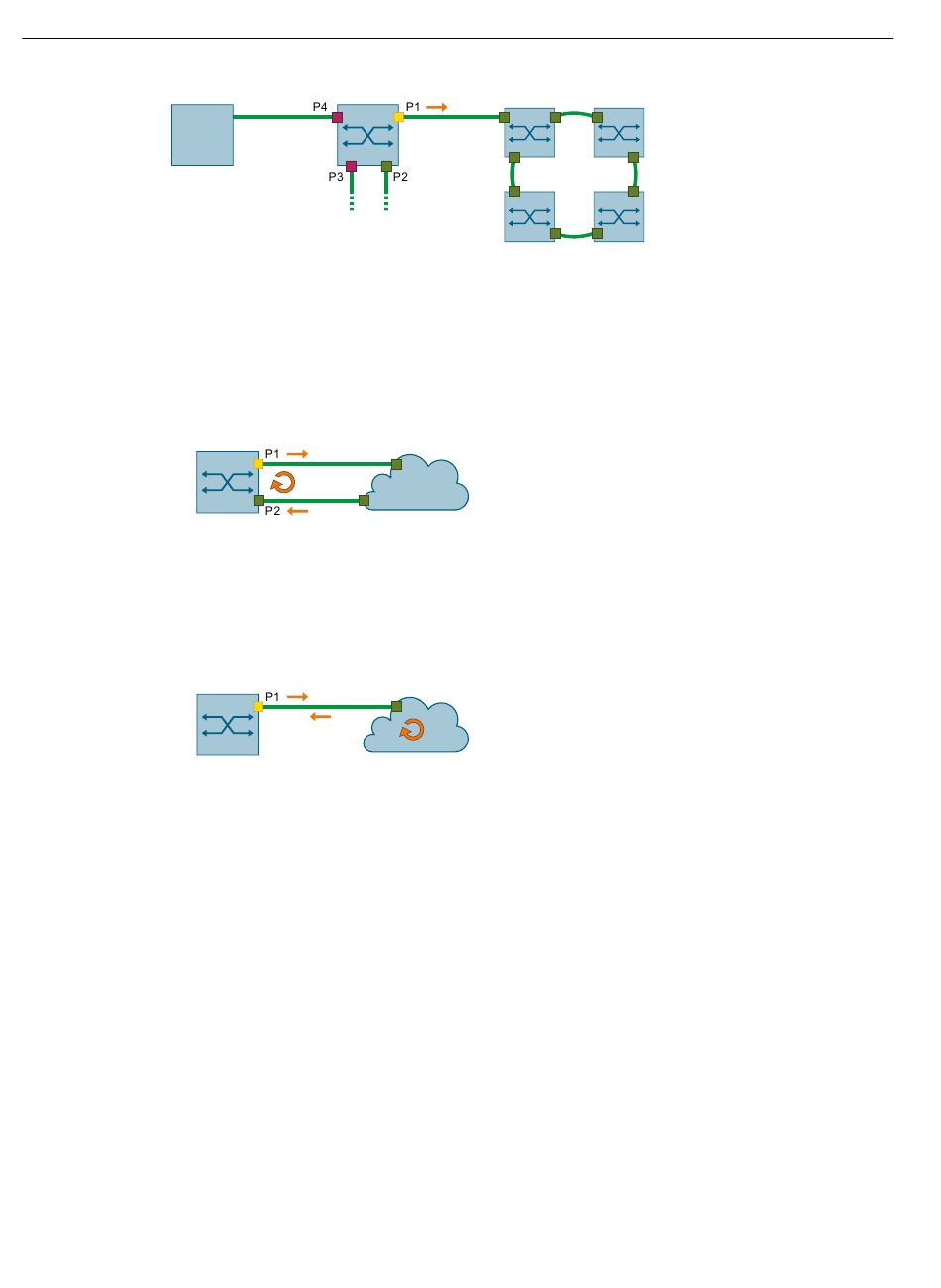

Port-Modi der Schleifenerkennung
Lokale Netzwerkschleife
Remote-Netzwerkschleife
Web User Interface (Web UI) SINEC OS v2.3
Projektierungshandbuch, 04/2023, C79000-G8900-C680-01
