Um das Sendeintervall für PDUs zu konfigurieren, gehen Sie wie folgt vor:
1. Navigieren Sie zu Layer 2 ≫ Loop Detection.
2. Unter Loop Detection konfigurieren Sie den Parameter Transmission Interval für einen
Bridge-Port.
Bedingungen:
– Im Format nYnMnDnhnmns, wobei n eine benutzerdefinierte Zahl ist
– Min. 0,5 Sekunden (0.5s)
– Max. 5 Sekunden (5s)
Default: 1s (1 Sekunde)
3. Bestätigen Sie die Änderung.
10.2.2.3
Den Grenzwert für die Erkennung einer lokalen Netzwerkschleife definieren
Um eine Netzwerkschleife zu erkennen, muss ein Bridge-Port eine definierte Anzahl
aufeinanderfolgender PDUs empfangen, die er selbst versendet hat.
Bei lokalen Netzwerkschleifen können Sie diesen Grenzwert konfigurieren. Eine Remote-
Netzwerkschleife wird erkannt, sobald ein Bridge-Port die erste PDU empfängt, die er selbst
versendet hat.

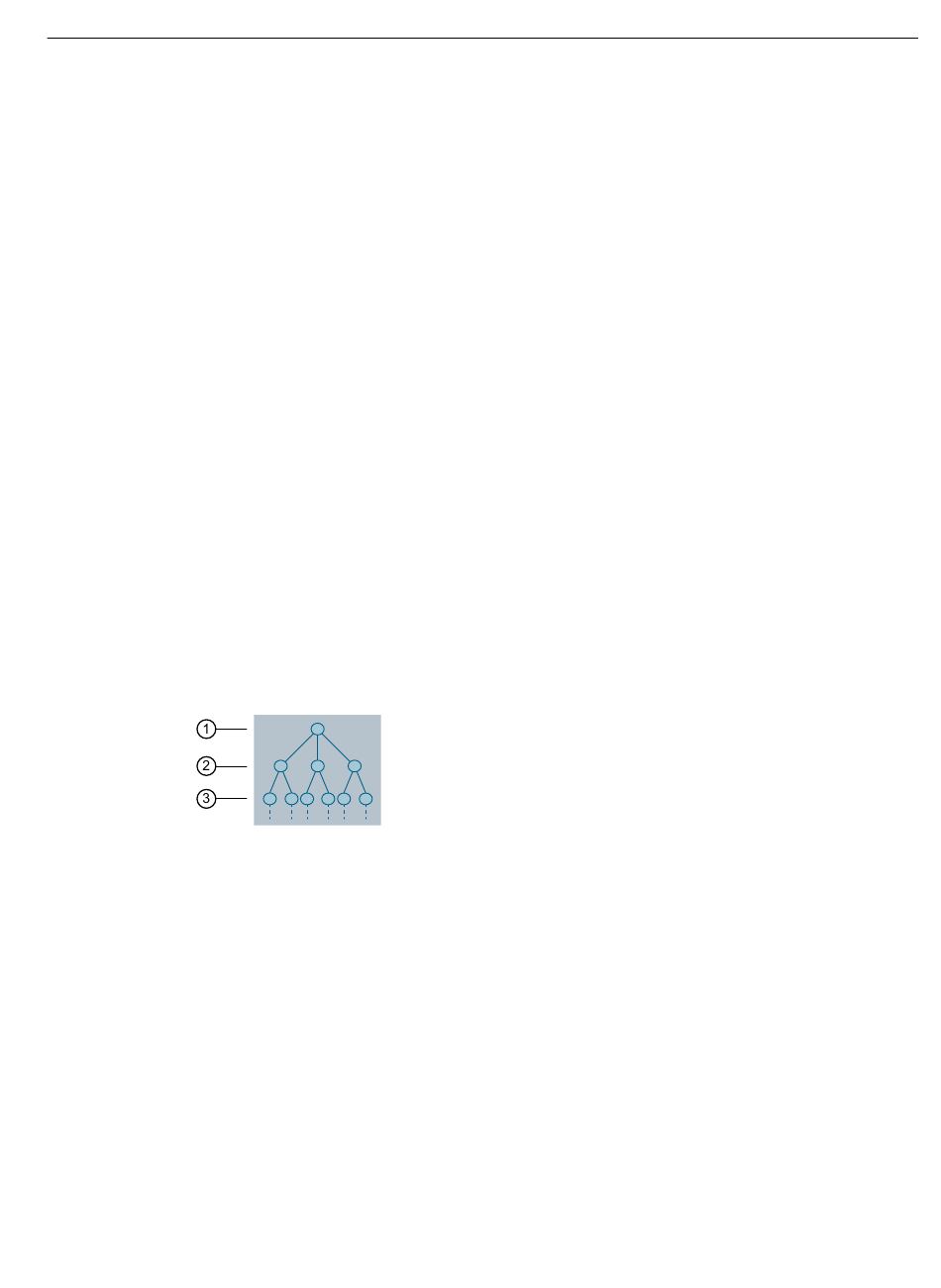

Es ist empfehlenswert, den Grenzwert bei Geräten in einem Netzwerk zu variieren. Bei einer
Baumtopologie ist es vorteilhaft, den Geräten von oben nach unten einen immer kleineren
Grenzwert zuzuweisen. Mit dieser Konfiguration reagieren die lokalen Geräte (
Grafik) zuerst und deaktivieren gezielt einen Bridge-Port, bevor überlagerte Geräte (
①
) eine ganze Zelle abtrennen.
Bild 10-9
Um den Grenzwert für die Erkennung einer lokalen Netzwerkschleife zu definieren, gehen Sie
wie folgt vor:
1. Navigieren Sie zu Layer 2 ≫ Loop Detection.
2. Unter Loop Detection konfigurieren Sie den Parameter Threshold für einen Bridge-Port.
Bedingung:
– Eine Zahl zwischen 1 und 500
Default: 2
3. Bestätigen Sie die Änderung.
10.2.2.4
Die Reaktion auf eine lokale Netzwerkschleife konfigurieren
Wenn die Anzahl der empfangenen PDUs an einem Bridge-Port den Grenzwert überschreitet,
wird eine lokale Netzwerkschleife erkannt.
Web User Interface (Web UI) SINEC OS v2.3
Projektierungshandbuch, 04/2023, C79000-G8900-C680-01
Baumtopologie
Netzwerkredundanz
10.2 Erkennung von Netzwerkschleifen
③
in der
②
oder
263
