7. Deaktivieren Sie die schnelle Ausfallsicherung für die Root-Bridge (Fast Root Failover) für
eRSTP.
– Diese Option ist standardmäßig aktiviert. Sie sollte beim Betrieb in einer Einzelring-
8. Implementieren Sie das Netzwerk und testen Sie es unter Last.
RSTP und Port-Redundanz
In Anwendungen, in denen die Port-Redundanz ausschlaggebend ist, kann mit RSTP mehr als ein
Bridge-Port ein LAN bedienen. Im folgenden Beispiel wird der Datenverkehr von Port 4 blockiert,
wenn Port 3 den Datenverkehr von LAN A überträgt. Fällt die Schnittstelle an Port 3 aus,
übernimmt Port 4 die Steuerung des LANs.
Bild 10-4
10.1.1.3
Enhanced Rapid Spanning Tree Protocol (eRSTP)
Als Weiterentwicklung von STP und RSTP soll das eRSTP (enhanced Rapid Spanning Tree
Protocol) von Siemens Broadcast-Stürme verhindern.
Broadcast-Stürme treten in Ring-Netzwerktopologien auf, wenn ein Switch ein Broadcast-
Frame empfängt, dessen MAC-Zieladresse nicht bestimmt werden kann. Der Switch sendet
dann das Frame an alle Ports, so dass dieses endlos im Netzwerk zirkuliert, die verfügbare
Bandbreite verbraucht und das Netzwerk letztlich unbrauchbar macht.
STP wurde entwickelt, um das Problem von Datenverkehrsschleifen zu lösen, indem die
Schleife erkannt und der Port, der sie verursacht hat, von einem Switch blockiert wird.
Die Wiederherstellungszeit nach einem Fehler war mit STP jedoch zu lang für die meisten
Echtzeit-Steuerungsanwendungen.
Ebenso wie STP wurde RSTP für vermaschte Netzwerktopologien, nicht für Ring-Netzwerke
entwickelt, und unterstützt keine Ringe, die größer sind als 40 Switches.
Das von Siemens entwickelte eRSTP baut auf dem RSTP-Standard auf und verbessert ihn auf
folgende Weise:
• Es optimiert die Standard-STP-Definition/-Implementierung, so dass die bestmögliche
Wiederherstellungszeit erreicht wird
• Es verbessert die Wiederherstellungszeit nach einem Ausfall der Root-Bridge
• Es verbessert die Leistung in großen Ring-Netzwerken (bis zu 80 Switches)
eRSTP ist auch kompatibel mit dem Standard-RSTP und ermöglicht die Interoperabilität mit
kommerziellen Switches.
Web User Interface (Web UI) SINEC OS v2.3
Projektierungshandbuch, 04/2023, C79000-G8900-C680-01
Netzwerktopologie deaktiviert werden.
A

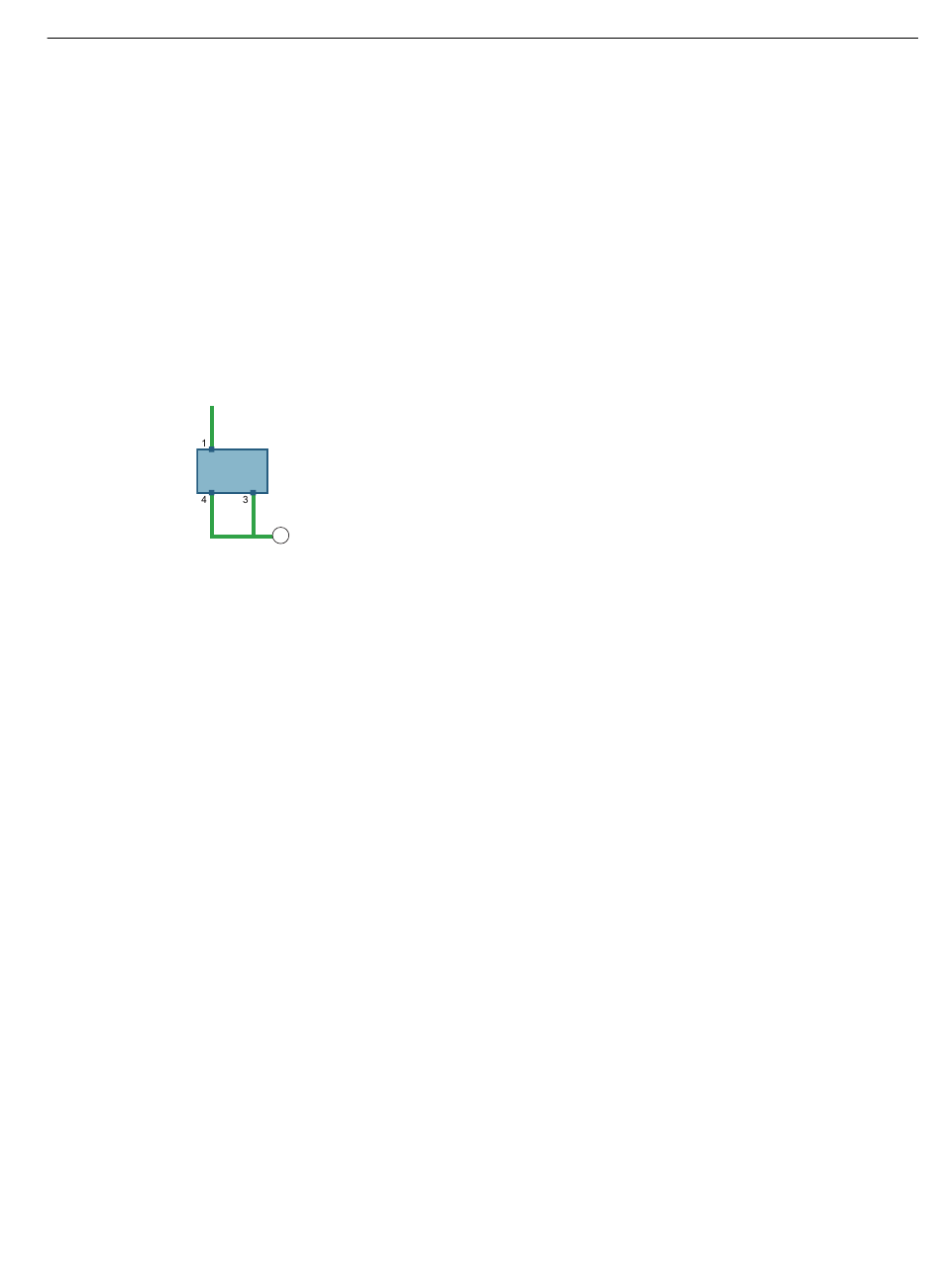

Beispiel - Port-Redundanz
Netzwerkredundanz
10.1 Spanning Tree Protocol (STP)
225
