MSTP-Grundkonfiguration
In diesem Beispiel empfangen zwei Geräte (A und B) Multicast-Verkehr aus getrennten Quellen
und leiten beide Datenströme an Geräte in ihrem gemeinsamen LAN-Segment weiter. MSTP ist
aktiviert, um Datenverkehrsschleifen zu verhindern.

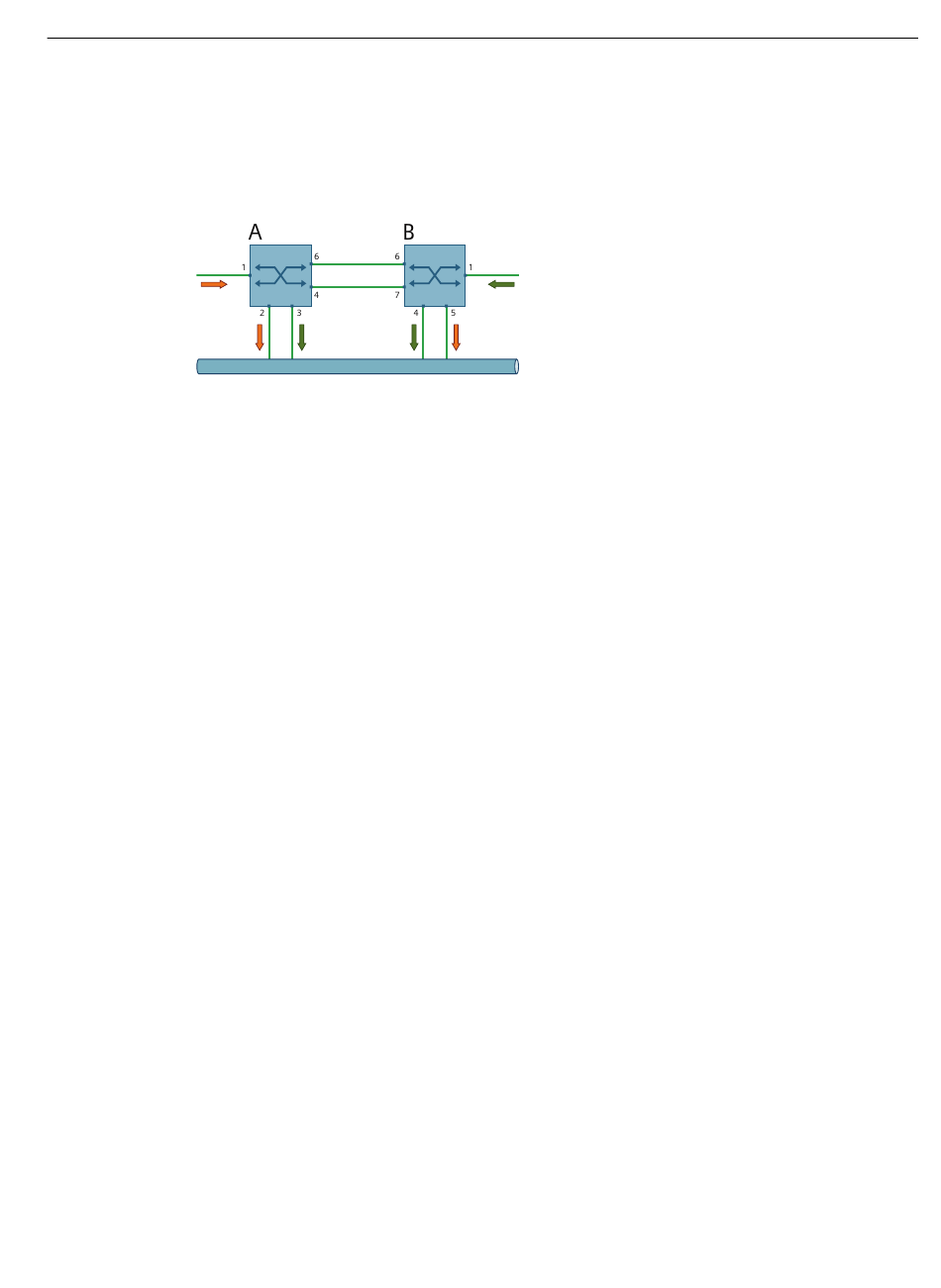

Bild 10-5
Konfiguration von Gerät A
Um Gerät A zu konfigurieren, gehen Sie wie folgt vor:
1. Legen Sie die VLANs 10 und 20 an.
Weitere Informationen siehe "Ein statisches VLAN hinzufügen oder ändern (Seite 298)".
2. Legen Sie VLAN-Schnittstellen für die neuen VLANs an.
Weitere Informationen siehe "Eine VLAN-Schnittstelle hinzufügen (Seite 191)".
3. Ordnen Sie VLAN 10 den Bridge-Ports ethernet0/1, ethernet0/2 und ethernet0/6 zu.
Weitere Informationen siehe "Die VLAN-ID des Ports konfigurieren (Seite 300)".
4. Ordnen Sie VLAN 20 den Bridge-Ports ethernet0/3 und ethernet0/4 zu.
Weitere Informationen siehe "Die VLAN-ID des Ports konfigurieren (Seite 300)".
5. Weisen Sie der Schnittstelle von VLAN 10 die IP-Adresse 192.168.10.1 zu.
Weitere Informationen siehe "Eine statische IPv4-Adresse konfigurieren (Seite 205)".
6. Weisen Sie der Schnittstelle von VLAN 20 die IP-Adresse 192.168.20.1 zu.
Weitere Informationen siehe "Eine statische IPv4-Adresse konfigurieren (Seite 205)".
7. Stellen Sie für die Portmitgliedschaft der Bridge-Ports ethernet0/4 und ethernet0/6 den
Typ trunk ein.
Weitere Informationen siehe "Die Art der Port-Mitgliedschaft auswählen (Seite 299)".
8. Stellen Sie für die Spanning-Tree-Version mstp ein.
Weitere Informationen siehe "Die STP-Version auswählen (Seite 234)".
9. Stellen Sie den Namen der MSTP-Region auf sinecos ein.
Weitere Informationen siehe "Den Namen einer Region hinzufügen (Seite 246)".
10.Stellen Sie den Ausgabestand der MSTP-Region auf 1 ein.
Weitere Informationen siehe "Konfigurieren Sie den Ausgabestand der Region (Seite 246)".
11.Ordnen Sie VLAN 10 der MSTI 1 und VLAN 20 der MSTI 2 zu.
Weitere Informationen siehe "Ein VLAN einer MSTI zuordnen (Seite 249)".
Web User Interface (Web UI) SINEC OS v2.3
Projektierungshandbuch, 04/2023, C79000-G8900-C680-01
Beispiel einer MSTP-Grundkonfiguration
