iC7-Serie PROFINET
Bedienungsanleitung
BUS
WARN
READY
FAULT
Blindabdeckung

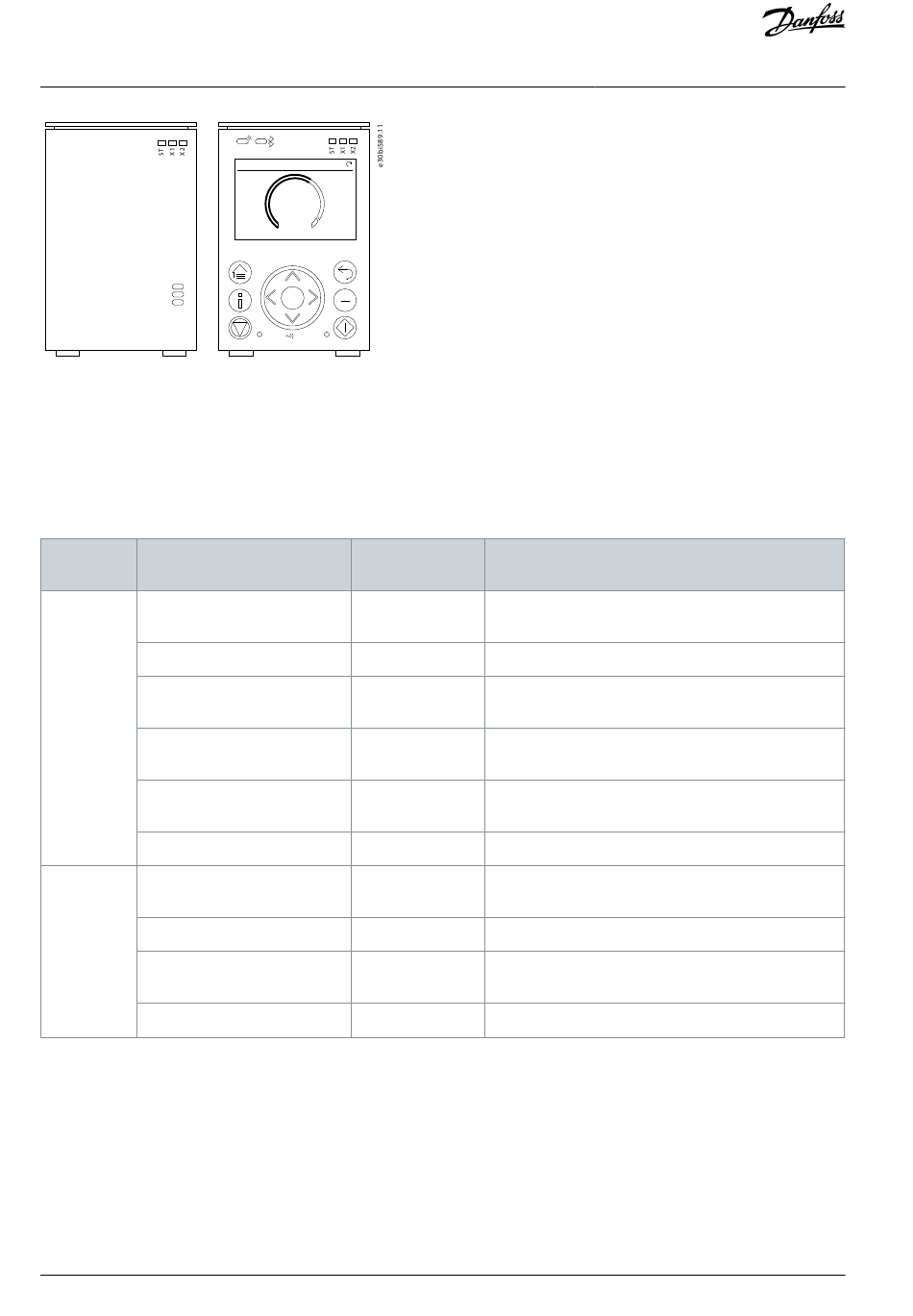

Abbildung 13: Optionen der Bedieneinheit
Weitere Informationen zur Bedieneinheit finden Sie in den Anwendungsanleitungen.
Die mit ST gekennzeichnete LED zeigt den Modulstatus an.
Die mit X1 gekennzeichnete LED zeigt den Netzwerkstatus am Ethernet-Anschluss X1 an.
Die mit X2 gekennzeichnete LED zeigt den Netzwerkstatus an Ethernet-Anschluss X2 an.
Tabelle 19: Funktionen der Feldbus-LED-Statusanzeigen
LED-Kenn-
Status
zeichnung
DCP Blink
ST
Nicht konfiguriert
IO-Verbindung fehlerhaft
Konfigurations-Nichtüberein-
stimmung
Konfiguriert/keine IO-Verbin-
dung
Alle IO-Verbindungen OK
DCP Blink
X1/X2
Keine Link-Verbindung
Ungültige Konfiguration/IP-
Adressen-Duplikat
Verbinden
30 | Danfoss A/S © 2023.06
BUS
1420
U/min
Drehzahl
WARN READY FAULT
OK
REM
LOC
OFF
RUN
Bedieneinheit 2.8
LED-Muster
Gelb blinkend
Aus
Durchgängig rot
leuchtend
Rot blinkend
Grün blinkend
Grün leuchtend
Gelb blinkend
Aus
Rot leuchtend
Grün leuchtend
Fehlersuche und -behebung
Beschreibung
PROFINET-Erkennungsprotokoll aktiv, blinkt in 3-s-Inter-
vallen.
PROFINET nicht konfiguriert.
Eine PROFINET IO-Verbindung ist fehlerhaft.
Die PROFINET-Konfiguration stimmt nicht überein.
Das Gerät wird vom SPS-Master aus konfiguriert, aber es
wurde keine IO-Verbindung hergestellt.
PROFINET IO-Verbindung zum Gerät hergestellt.
PROFINET-Erkennungsprotokoll aktiv, blinkt in 3-s-Inter-
vallen.
IP-Konfigurationsfehler
Die Ethernet-Verbindung ist aktiv.
AQ408626183394de-000101 / 136R0280
