iC7-Serie PROFINET
Bedienungsanleitung
2.6.2 Sterntopologie
Alle Geräte sind in einem sternförmigen Netz mit dem-/denselben Schalter(n) verbunden. Die Sterntopologie reduziert die Schäden,
die durch einen einzigen Kabelausfall verursacht werden können. In einer Sterntopologie wirkt sich ein einzelner Kabelausfall nur
auf einen einzigen und nicht auf alle Frequenzumrichter aus. In vielen Anwendungen ermöglicht diese Topologie je nach Standort
und Entfernung des Geräts eine einfachere Verkabelung.

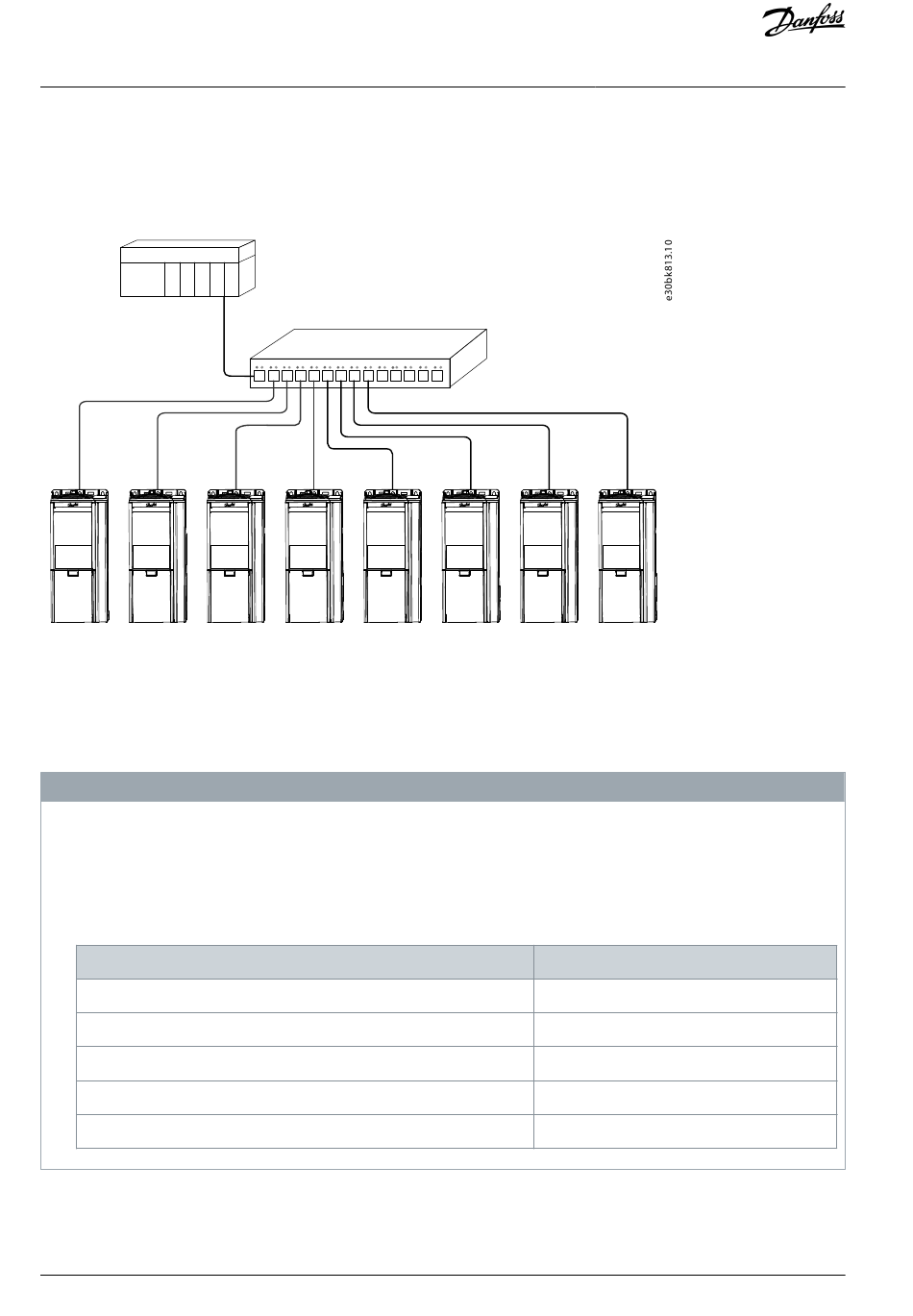

Abbildung 4: Beispiel für Sterntopologie
2.6.3 Ring-Netzwerktopologie
Die Ring-Netzwerktopologie ermöglicht dieselbe vereinfachte Verkabelung sowie reduzierte Verkabelungskosten wie die Reihento-
pologie, verringert aber gleichzeitig die Schäden, die ein einziger Kabelausfall anrichten kann, auf ähnliche Weise wie eine Sternto-
pologie.
Bei Verwendung der Reihentopologie müssen Sie Vorkehrungen treffen, um ein Timeout in der SPS zu verhindern, wenn mehr als
8 Frequenzumrichter in Reihe installiert sind. Jeder Frequenzumrichter im Netzwerk trägt aufgrund des integrierten Ethernet-
Switchs zu einer geringfügigen zusätzlichen Verzögerung der Kommunikation bei. Ist die Aktualisierungszeit zu kurz, dann kann
diese sich aufsummierende Verzögerung zu einem Timeout in der SPS führen.
-
Stellen Sie die Aktualisierungszeit wie in der Tabelle gezeigt ein. Die angegebenen Zahlen sind typische Werte, die von In-
stallation zu Installation abweichen können.
-
Anzahl der in Reihe geschalteten Frequenzumrichter
<8
8–16
16–32
33–50
>50
Die Ring-Netzwerktopologie hängt vom verwendeten Protokoll ab.
Für PROFINET wird das Media Redundancy Protocol (MRP) verwendet. Das MRP ist so konzipiert, dass es deterministisch auf einen
Kabelausfall reagiert. Einer der Knoten im Netz übernimmt die Rolle des Media Redundancy Managers (MRM), der die Ring-Netz-
18 | Danfoss A/S © 2023.06
H I N W E I S
Minimale Aktualisierungszeit [ms]
2
4
8
16
Nicht empfohlen
AQ408626183394de-000101 / 136R0280
Produktübersicht
