iC7-Serie PROFINET
Bedienungsanleitung
3.2.1 Erdung
•
Stellen Sie sicher, dass alle mit dem Feldbus-Netzwerk verbundenen Stationen an dasselbe Massepotenzial angeschlossen sind.
Wenn zwischen den einzelnen Stationen in einem Feldbus-Netzwerk große Abstände vorliegen, schließen Sie die einzelnen Sta-
tionen mit demselben Massepotenzial an. Installieren Sie Ausgleichskabel zwischen den Systemkomponenten.
•
Stellen Sie eine Erdverbindung mit niedriger HF-Impedanz her, zum Beispiel durch Montage des Frequenzumrichters an einer
leitfähigen Rückwand.
•
Halten Sie die Erdungskabel so kurz wie möglich.
3.2.2 Kabelverlegung
EMV-STÖRUNGEN
Die Nichteinhaltung der Isolationsvorgaben für die Feldbuskommunikations-, Motor- und Bremswiderstandskabel kann zu uner-
wünschtem Verhalten oder zu einer Leistungsreduzierung führen.
-
Verwenden Sie abgeschirmte Kabel für die Motor- und Steuerkabel sowie separate Kabel für Feldbuskommunikation, Motor-
kabel und Bremswiderstand.
-
Ein Mindestabstand von 200 mm (7,9 Zoll) zwischen Leistungs- und Motorkabeln sowie Steuerleitungen ist erforderlich. Er-
höhen Sie bei Leistungsgrößen über 315 kW (450 PS) den Mindestabstand auf 500 mm (20 Zoll).
KABELFÜHRUNG
Stellen Sie sicher, dass sich die Kabel in einem Winkel von 90° kreuzen, wenn das Feldbuskabel ein Motor- oder Bremswiderstand-
skabel kreuzt.
3
1
2

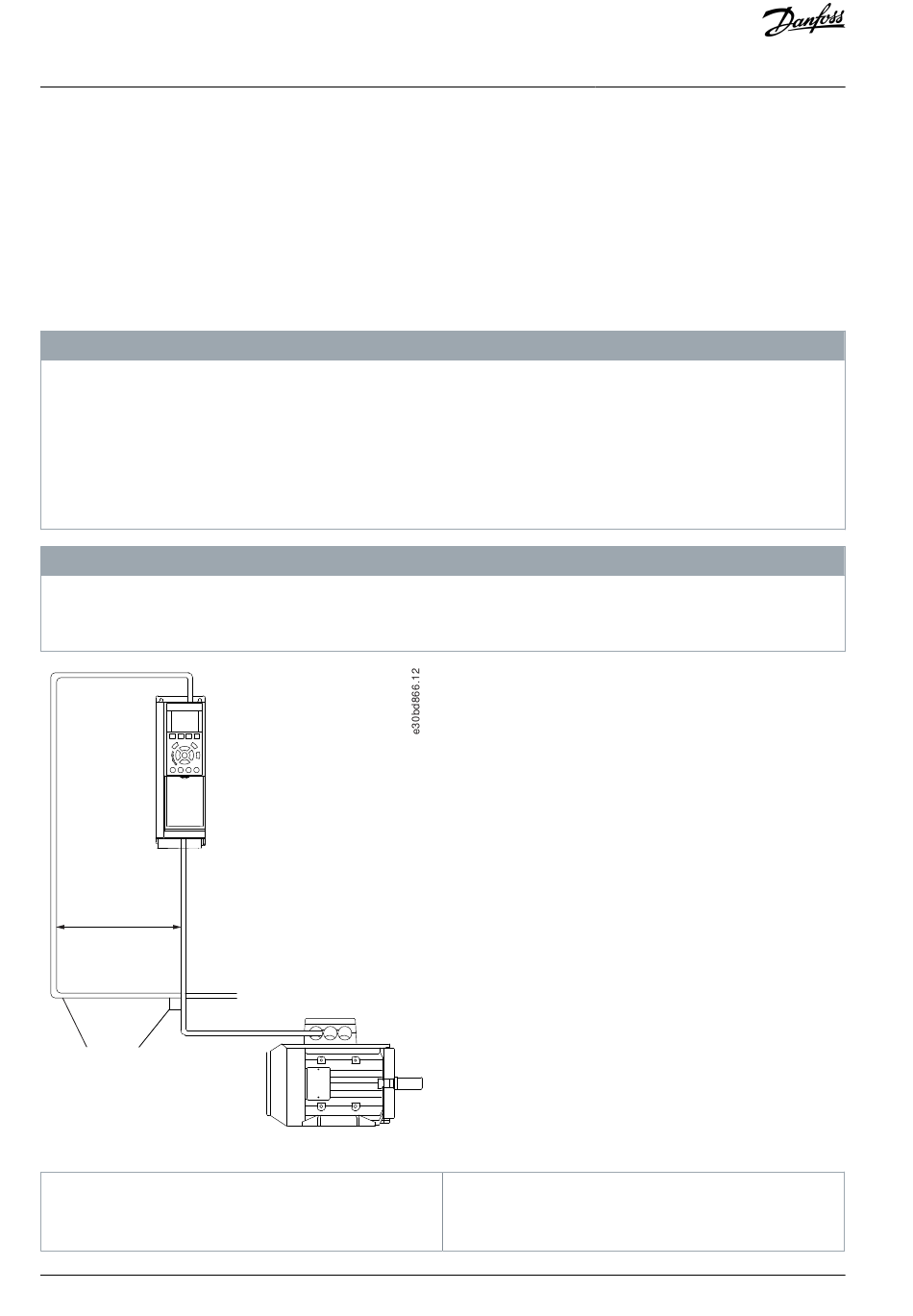

Abbildung 9: Kabelverlegung
1
Feldbuskabel
2
Schnittwinkel von 90°
22 | Danfoss A/S © 2023.06
H I N W E I S
H I N W E I S
3
≥200 mm (7,9 Zoll) (≥ 500 mm (20 Zoll) für Leis-
tungsgrößen >315 kW (450 PS))
Feldbus-Kabelanschlüsse
AQ408626183394de-000101 / 136R0280
