WEG CFW-11 Bedienungsanleitung Seite 76

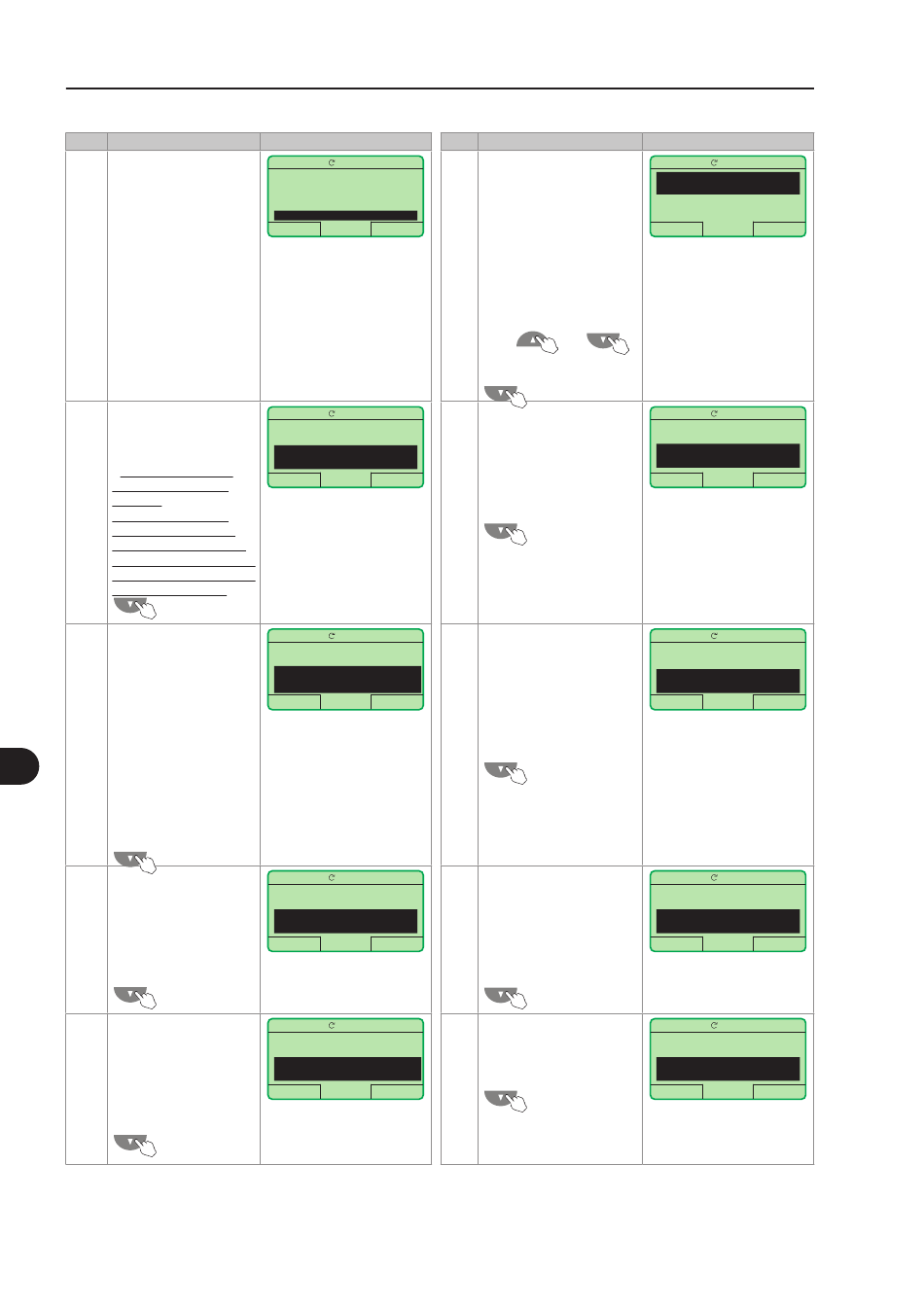

Ersteinschaltung und Inbetriebnahme
Schritt Aktion/Ergebnis
7 - Der Inhalt des Parameters
wird geändert in "P0317 =
[001] Ja"
- Auf "Speichern" tippen
9 - Ändern Sie ggf. den Wert
von P0202 entsprechend
dem Steuerungstyp. Dazu
auf "Auswahl" tippen
- Die hier aufgeführten
Einstellungen sind nur
gültig für
P0202=0 (V/f 60 Hz)
oder P0202=1 (V/f 50
Hz) Für weitere Optionen
(Anpassbare V/f, VVW bzw.
Vektor-Betriebsarten), siehe
Programmieranleitung
11 - Ggf. den Wert
von P0298 an die
Umrichteranwendung
anpassen
Dazu auf "Auswahl"
tippen
Diese Änderung beeinflusst
P0156, P0157, P0158,
P0401, P0404 und
5
P0410 (letzteren nur,
wenn P0202 = 0, 1,
oder 2 – V/f-Regelung).
Zeit und Aktivierungsstufe
des Überlastungsschutzes
werden auch beeinflusst
13 - Ggf. den Wert von P0400
an die Motornennspannung
anpassen. Dazu
auf "Auswahl" tippen.
Diese Änderung passt die
Ausgangsspannung um
einen Faktor
x = P0400/P0296 an.
15 - Ggf. P0402 an die
Motor-Nenndrehzahl
anpassen. Dazu "Auswahl"
antippen. Diese Änderung
beeinfluss P0122 bis
P0131, P0133, P0134,
P0135, P0182, P0208,
P0288, und P0289
5-4 | CFW-11
Bildschirmanzeige Schritt
Ready LOK 0 U/min
P0317
Assistierte Inbe-
triebnahme
[001] Ja
Zurück 13:48
Speichern
Config LOK 0 U/min
Sprache
P0201: English
Steuerungsart
P0202: V/F 60 HZ
Reset 13:48 Auswahl
Config 0 U/min
LOK
Nennspannung des Netzes
P0296: 440 – 460 V
Anwendung
P0298: Schwerlastb-
etrieb
Reset 13:48 Auswahl
Config 0 U/min
LOK
Motor Uberlastfaktor
P0398: 1.15
Motor-Nennspannung
P0400: 440 V
Reset 13:48 Auswahl
Config 0 U/min
LOK
Motor-Nennstromleistung
P0401: 13,5 A
Motor-Nenndrehzahl
P0402: 1750 U/min
Reset 13:48 Auswahl
Aktion/Ergebnis
8 - In diesem Moment wird
die "Geführter Hochlauf"-
Routine ("Oriented Start-up-
Routine") gestartet und der
"Konfig"-Status wird in der
oberen linken Ecke der MMS
angezeigt
- Das Parameter "Sprache
P0201: Deutsch" ist schon
gewählt
- Ändern Sie ggf. die Sprache,
indem Sie auf "Auswahl",
weiter oder
zur Sprachauswahl und dann
auf "Speichern" tippen
10 - Ggf. den Wert von P0296
an die Nennnetzspannung
anpassen
Dazu auf "Auswahl" tippen
Diese Änderung beeinflusst
P0151, P0153, P0185,
P0321, P0322, P0323 und
P0400
12 Ggf. den Wert von P0398
an den
Motorleistungsfaktor
anpassen
Dazu auf "Auswahl" tippen
Diese Änderung wirkt sich
auf den Stromwert und
die Aktivierungszeit der
Motorüberlastfunktion aus
14 - Ggf. den Wert von P0401
an die
Motornennspannung
anpassen
Dazu "Auswahl" antippen.
Diese Änderung wird P0156,
P0157, P0158, und P0410
beeinflussen
16 - Ggf. P0403 an die
Motornennfrequenz
anpassen. Dazu "Auswahl"
antippen. Diese Änderung
beeinflusst P0402
Bildschirmanzeige
Config LOK 0 U/min
Sprache
P0201: English
Steuerungsart
P0202: V/F 60 HZ
Reset 13:48 Auswahl
Config LOK 0 U/min
Steuerungsart
P0202: V/F 60 HZ
Nennspannung des
Netzes
P0296: 440 – 460 V
Reset 13:48 Auswahl
Config 0 U/min
LOK
Anwendung
P0298: Schwerlastb-
etrieb
Motor Uberlastfaktor
P0398: 1.15
Reset 13:48 Auswahl
Config 0 U/min
LOK
Motor-Nennspannung
P0400: 440V
Motor-Nennstromleis-
tung
P0401: 13,5 A
Reset 13:48 Auswahl
Config 0 U/min
LOK
Motor-Nenndrehzahl
P0402: 1750 U/min
Motor-Nennfrequenz
P0403: 60 Hz
Reset 13:48 Auswahl
