ESAB CUTMASTER 60

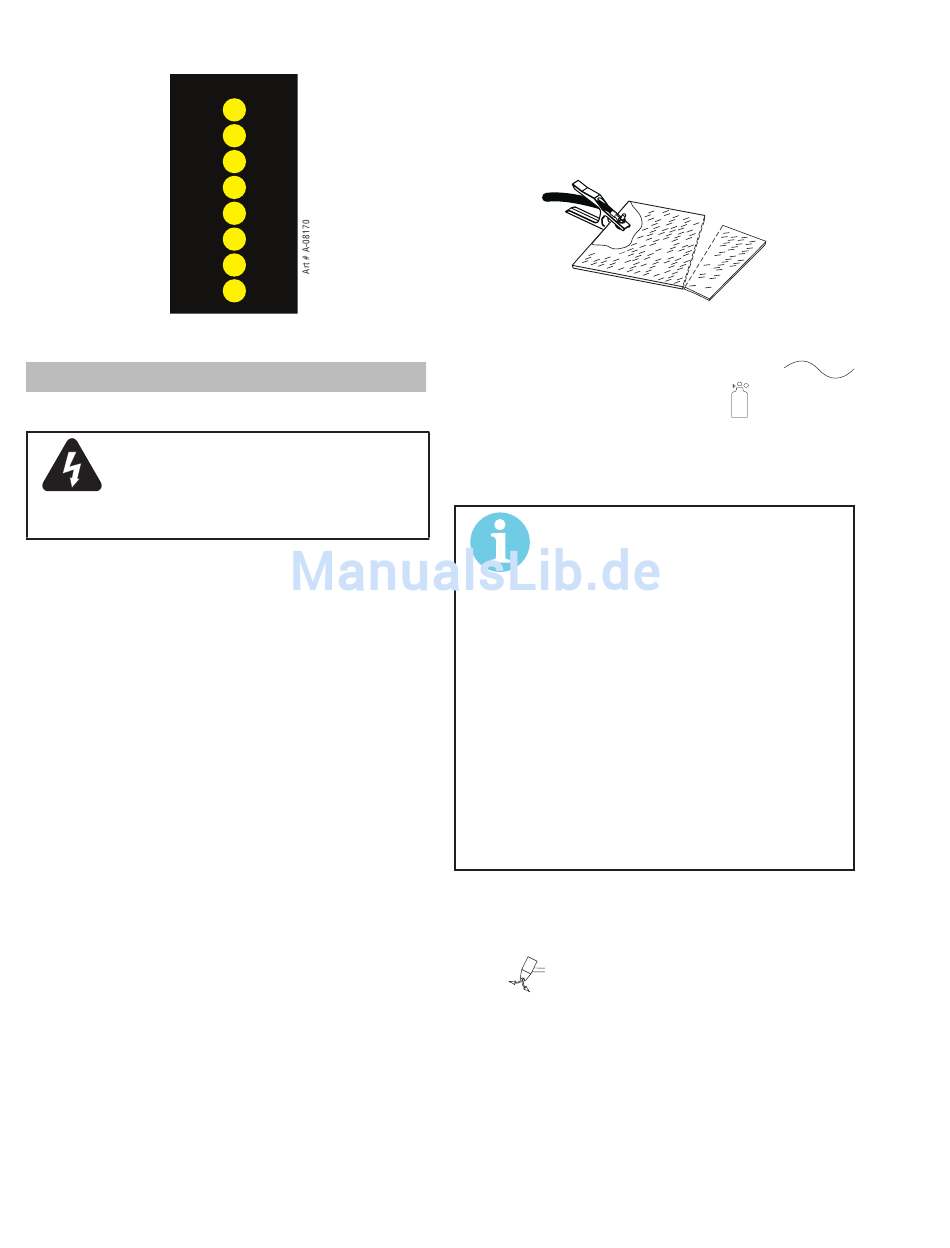

10. Druckanzeiges
PSI
MAX
90
85
80
75
70
65
MIN
Die Anzeigen leuchten entsprechend des über den
Druckregelknopf (Nr. 4) eingestellten Drucks auf.
4.02 Vorbereitungen für den Betrieb
Zu Beginn jedes Betriebs:
WARNUNG
Trennen Sie die Primärversorgung an
der Quelle, bevor Sie die Stromquelle,
Brennerteile oder Brenner- und Lei-
tungsbaugruppen ein- oder ausbauen.
Auswahl der Brennerteile
Den Brenner auf einen ordnungsgemäßen Einbau
und korrekte Brennerteile prüfen. Die Brennerteile
müssen der Betriebsart und der Amperezahl dieser
Stromquelle (60 A max.) entsprechen. Weitere
Informationen zur Auswahl der Brennerteile finden
Sie in Abschnitt 4T.07 ff.
Anschluss des Brenners
Prüfen Sie, ob der Brenner ordnungsgemäß ange-
schlossen ist. An diesem Stromquelle dürfen nur
die ESAB Handbrennermodelle SL60 oder Maschi-
nenbrennermodelle SL100 angeschlossen werden.
Siehe Abschnitt 3T dieses Handbuchs.
Hauptstromversorgung prüfen.
1. Prüfen Sie die Stromquelle auf richtige
Netzspannung. Stellen Sie sicher, dass
die Stromquelle die Leistungsanforderun-
gen des Geräts gemäß Abschnitt 2, Spezi-
fikationen, erfüllt.
2. Schließen Sie das Netzkabel an (oder
schließen Sie den Hauptschalter), um das
System mit Strom zu versorgen.
Luftquelle
Stellen Sie sicher, dass die Quelle den Anforde-
rungen entspricht (siehe Abschnitt 2). Anschlüsse
prüfen und Luftzufuhr einschalten.
4-2
BAR
MAX
6.3
5.9
5.5
5.2
4.8
4.5
MIN
BETRIEB
Schließen Werkstückkabel
Schließen Sie das Werkstückkabel am Werkstück
oder dem Schneidtisch an. Der Bereich muss frei
von Öl, Lack und Rost sein. Schließen Sie diese
nur am Hauptteil des Werkstücks an, nicht jedoch
an dem abzuschneidenden Teil.
Art # A-04509
Strom EIN
Stellen Sie den EIN-/AUS-Schalter an der Strom-
quelle auf die Position EIN (nach oben)
Die AC-Anzeige schaltet sich EIN.
ge schaltet sich EIN, wenn ein ausreichender Druck
für den Betrieb der Stromquelle vorhanden und die
Kühlgebläse eingeschaltet sind.
HINWEIS
Der Mindestdruck für den Betrieb der
Stromquelle ist für den Brennerbetrieb
nicht ausreichend.
Die Kühlgebläse schalten sich EIN, so-
bald das Gerät eingeschaltet wird. Wenn
sich das Gerät länger als zehn (10) Mi-
nuten im Ruhezustand befindet, schal-
ten sich die Gebläse AUS. Die Gebläse
schalten sich wieder EIN, sobald der
Brennerschalter (Startsignal) aktiviert
oder das Gerät AUS- und dann wieder
EINGESCHALTET wird. Im Falle einer
Übertemperatur läuft das Gebläse wei-
ter, solange dieser Zustand andauert.
Sobald dieser Zustand behoben wurde,
wird das Gebläse für weitere zehn (10)
Minuten betrieben.
Stellen Sie den Betriebsdruck ein
1. Stellen Sie den Funktionssteuerungsknopf
an der Stromquelle auf die Position SET.
Es fließt Gas.
2. Stellen Sie beim Abstandsschneiden den
Gasdruck auf 70-85 psi/4,8-5,9 bar ein
(LEDs in der Mitte des Bedienfelds). Ein-
zelheiten zu den Druckeinstellungen finden
Sie in der Abstandstabelle.
Die Gasanzei-
