LOGICDATA SMARTneo-2G Handbuch Seite 13

5 PRODUKT
5.1 KASKADIERUNG
Unter „Kaskadierung" wird der Prozess der Verbindung von zwei SMARTneo-2G-Steuerungseinheiten
miteinander verstanden, wodurch die Steuerung von zusätzlichen Antrieben ermöglicht wird. Es können
maximal 4 Antriebe angeschlossen werden. Die angeschlossenen Antriebe müssen vom gleichen Typ sein.
In kaskadierten Systemen werden die beiden Steuerungseinheiten über ein Sync-Kabel (LOG-CBL-
SMARTneo-SYNC-1000) verbunden. Kaskadierte Systeme werden in zwei Schritten erstellt:
1. Anschluss der Komponenten (Kapitel 6.5 – 6-7)
2. Durchführen einer Referenzfahrt (Kapitel 7.1)
5.2 INFORMATIONEN ÜBER DIE SMARTNEO-2G
Die SMARTneo-2G ist eine Steuerungseinheit für elektrisch höhenverstellbare Tische. Es gibt Varianten der
SMARTneo-2G für verschiedene Netzanschlüsse (z. B. EU oder USA). Die genaue Variante ist durch den
Bestellcode des Produkts gekennzeichnet. Überprüfen Sie im beiliegenden Datenblatt, ob Sie die richtige
Variante erhalten haben. Welche Funktionen Ihre SMARTneo-2G-Steuerungseinheit ausführen kann,
hängt auch von der Parametrierung ab.
Dieses Handbuch zur Kaskadierung gilt nur für die SMARTneo-2G. Lesen Sie das
HINWEIS
Datenblatt und das Typenschild Ihres Produkts, um sicherzustellen, dass dies das richtige
Handbuch ist.

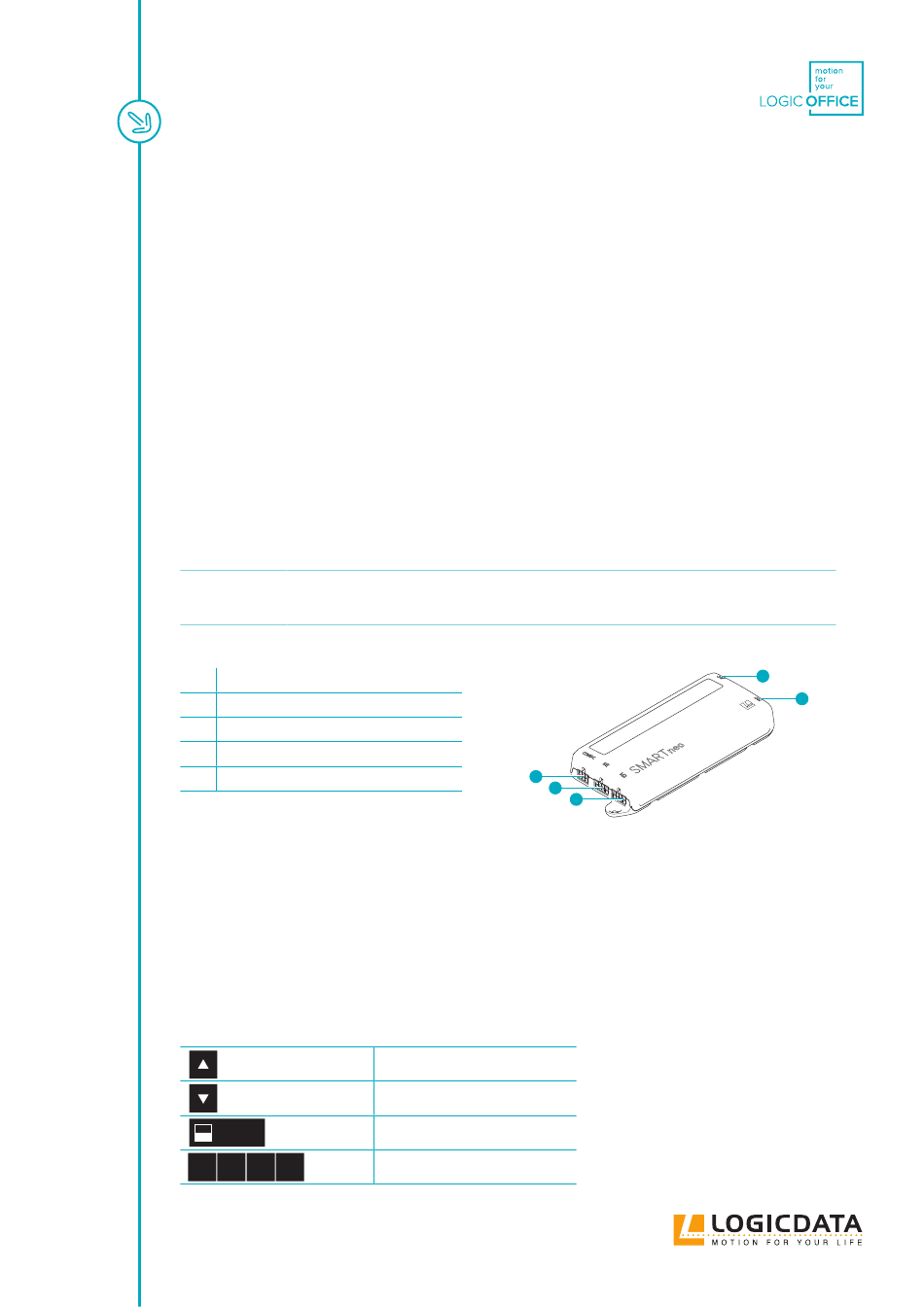

5.2.1 ANSCHLÜSSE AN DER STEUERUNGSEINHEIT
1 DC/Com-Anschluss (Sync-Kabel)
2 Motoranschluss 1 (M1)
3 Motoranschluss 2 (M2)
4 Handschalteranschluss (HC)
5 AC-Eingangsanschluss (Stromkabel)
Abb. 2: Anschlüsse an der Steuerungseinheit
5.2.2 HANDSCHALTER
Alle Anweisungen gehen davon aus, dass der Leser ein Tischsystem aufgebaut hat, das von einem
Handschalter mit AUF- und AB-Tasten gesteuert wird. Wenn Ihr Tischsystem mit einem anderen User
Interface betrieben wird, finden Sie im Benutzerhandbuch dieses Produkts eine Anleitung zur Bedienung
des Systems. Die Verfügbarkeit einiger Funktionen hängt vom verwendeten Handschalter ab. In diesem
Abschnitt werden zwei Varianten beschrieben:
• Comfort-Handschalter – Diese Produkte verfügen über ein digitales Display und können
Memorypositionen speichern
• Basic-Handschalter – Diese Produkte haben nur eine AUF- und AB-Taste
Die Tasten des Handschalters werden zur weiteren Beschreibung wie folgt dargestellt:
SAVE
1 2 3 4
SMARTNEO-2G: KASKADIERUNGSHANDBUCH // PAGE 13
1
AUF-Taste
AB-Taste
Speichertaste
Memorytasten
2
3
5
4
