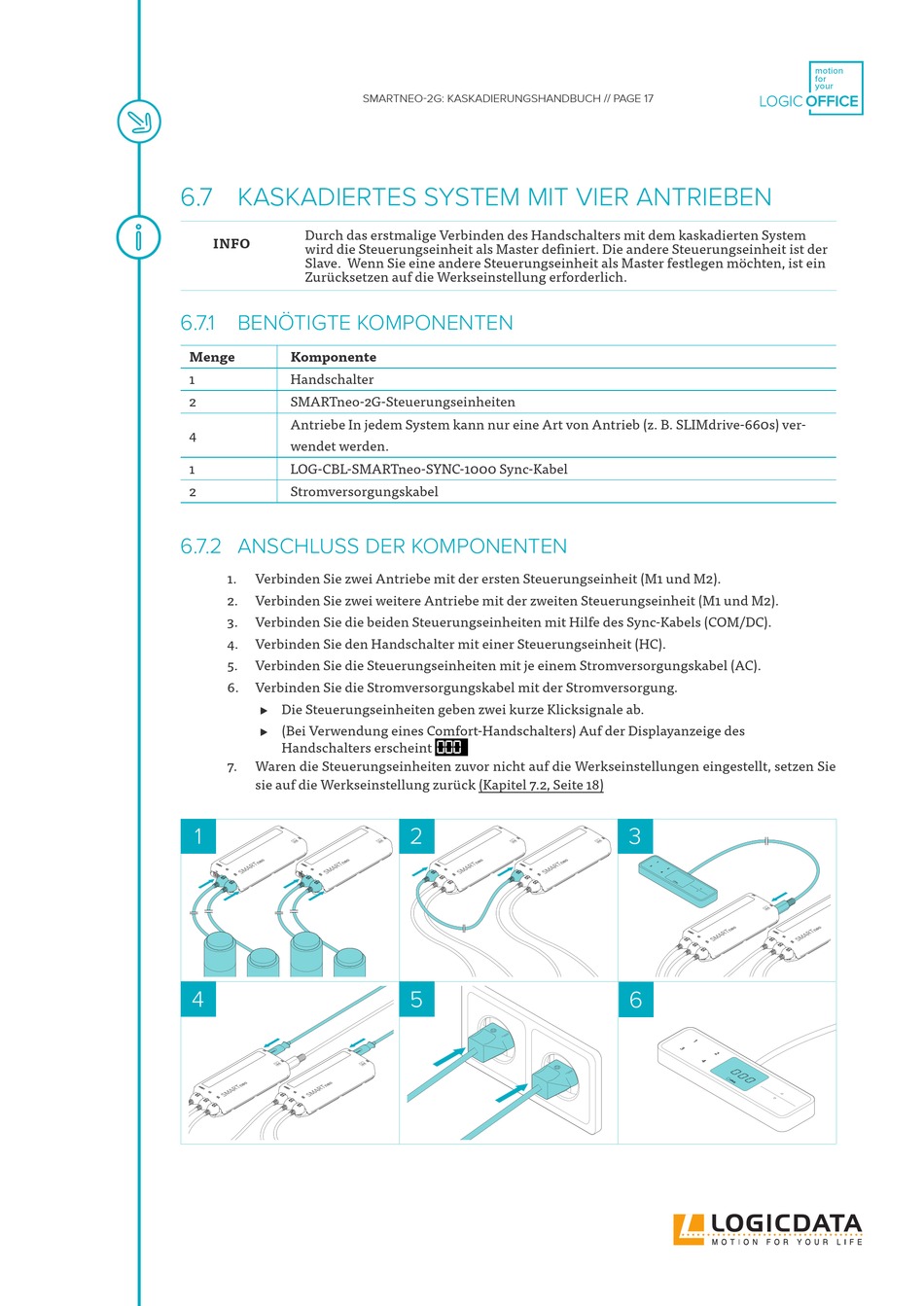

6.7 KASKADIERTES SYSTEM MIT VIER ANTRIEBEN
Durch das erstmalige Verbinden des Handschalters mit dem kaskadierten System
INFO
wird die Steuerungseinheit als Master definiert. Die andere Steuerungseinheit ist der
Slave. Wenn Sie eine andere Steuerungseinheit als Master festlegen möchten, ist ein
Zurücksetzen auf die Werkseinstellung erforderlich.
6.7.1 BENÖTIGTE KOMPONENTEN
Menge Komponente
1 Handschalter
2 SMARTneo-2G-Steuerungseinheiten
Antriebe In jedem System kann nur eine Art von Antrieb (z. B. SLIMdrive-660s) ver-
4
wendet werden.
1 LOG-CBL-SMARTneo-SYNC-1000 Sync-Kabel
2 Stromversorgungskabel
6.7.2 ANSCHLUSS DER KOMPONENTEN
1. Verbinden Sie zwei Antriebe mit der ersten Steuerungseinheit (M1 und M2).
2. Verbinden Sie zwei weitere Antriebe mit der zweiten Steuerungseinheit (M1 und M2).
3. Verbinden Sie die beiden Steuerungseinheiten mit Hilfe des Sync-Kabels (COM/DC).
4. Verbinden Sie den Handschalter mit einer Steuerungseinheit (HC).
5. Verbinden Sie die Steuerungseinheiten mit je einem Stromversorgungskabel (AC).
6. Verbinden Sie die Stromversorgungskabel mit der Stromversorgung.
▸ Die Steuerungseinheiten geben zwei kurze Klicksignale ab.
▸ (Bei Verwendung eines Comfort-Handschalters) Auf der Displayanzeige des
Handschalters erscheint
7. Waren die Steuerungseinheiten zuvor nicht auf die Werkseinstellungen eingestellt, setzen Sie
sie auf die Werkseinstellung zurück (Kapitel 7.2, Seite 18)
