Ethernet Operator

4 Bedienung

4.1 Tastaturparameter

Die Einstellung der IP-Adresse und der Datenportnummer kann auch über die Tastatur vorgenommen
werden. Dazu sind die Tasten ENTER und FUNC gleichzeitig zu drücken und solange festzuhalten, bis die
Anzeige fünf Punkte zeigt.
Mit der FUNC-Taste kann der gewünschte Parameter angewählt werden, UP oder DOWN zeigen und ändern
den Wert, mit ENTER wird der Wert gespeichert (FUNC ohne vorheriges ENTER verstellt den Wert nicht !).
Alle Werte werden dezimal angezeigt. Zum Verlassen des Einstell-Modus werden FUNC und ENTER wieder
gleichzeitig gehalten bis die Anzeige fünf Punkte zeigt. Folgende Parameter sind verfügbar:
IP_1 Höchstes Byte der IP-Adresse
IP_2 2. Byte der IP-Adresse
IP_3 3. Byte der IP-Adresse
IP_4 Niedrigstes Byte der IP-Adresse. 255 benutzt den Wert des Umrichterparameters Sy.06.
dPort Datenportnummer

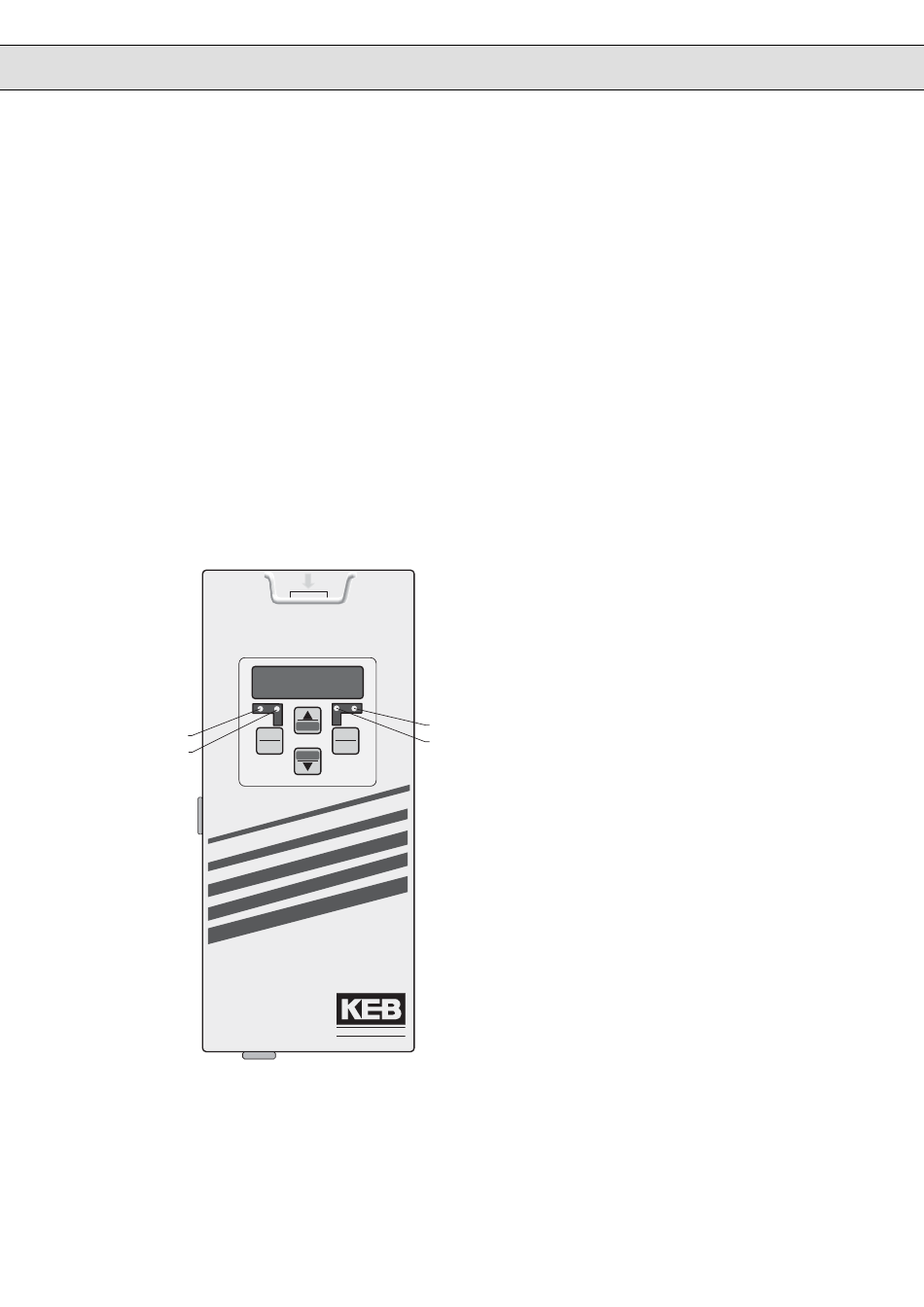

4.2 Diagnosanzeigen

COM
LAN
Diag
START
ENTER FUNC.
F/R SPEED
STOP
ANTRIEBSTECHNIK
ANTRIEBSTECHNIK
Ethernet
COM (grün)
Leuchtet bei Kommunikation über den/die
Datenport(s).
LAN (grün)
Leuchtet bei Datenverkehr über die Ethernet-
Schnittstelle
LNK (grün)
E
Ein: gültige Ethernet Verbindungssignale
LNK
erkannt
Aus: keine Ethernetverbindung erkannt
E (rot)
Ein: Umrichter betriebsbereit
Blinkt: Umrichterfehler
Aus: keine Versorgungsspannung
Ethernet
LAN-Schnittstelle RJ45
Diag
Diagnoseschnittstelle zum PC
