KEB COMBICOM Anleitung
Ethernet-operator
Vorschau ausblenden
Andere Handbücher für COMBICOM:
- Bedienungsanleitung (2 Seiten) ,
- Gebrauchsanleitung (28 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für KEB COMBICOM
Inhaltszusammenfassung für KEB COMBICOM
- Seite 1 COMBICOM Ethernet-Operator Version 1.1 02/2005...

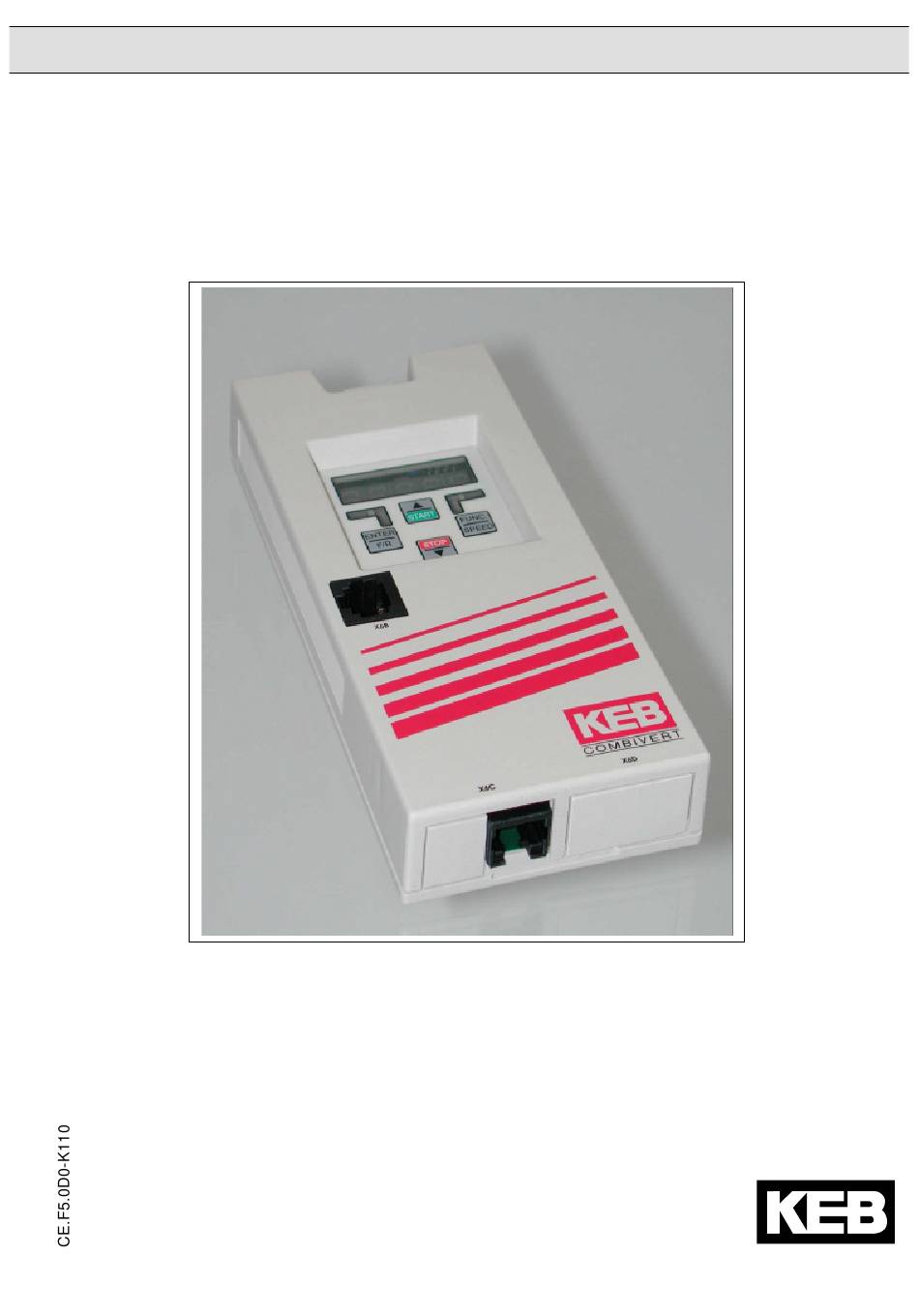

- Seite 2 Diese Anleitung beschreibt den Softwarestand von 02/2005. 1.1 Produktbeschreibung Diese Anleitung beschreibt ein Aufsteck-Operator mit Ethernet-Schnittstelle für die Frequenzumrichter KEB COMBIVERT F5. Die Spannungsversorgung erfolgt durch den Umrichter, bzw. bei externer Versorgung über die Steuerklemmleiste des Umrichters. Parallel zum Netzwerkzugriff ist die Bedienung sowohl über die integrierte Tastatur/Display als auch die Diagnose/Parametrierung über die serielle Schnittstelle möglich.
-
Seite 3: Ethernet-Schnittstelle
Schnittstelle zerstört werden. Das HSP5-Kabel wird über einen Adapter an die Diagnoseschnittstelle angeschlossen. Mit der PC-Software KEB COMBIVIS 5 ist ein Zugriff auf alle Umrichterparameter möglich. Die internen Operatorparameter können ebenfalls gelesen und eingestellt oder mittels Download parametriert werden. Optional erhältliches Zubehör HSP5-Kabel zwischen PC und Adapter: Art.-Nr.: 00.F5.0C0-0001... - Seite 4 Ethernet Operator 4 Operatorparameter Die Operatorparameter werden im Passwortlevel 5 angezeigt. Dazu ist im Parameter UD.01 der Wert ‚555‘ einzustellen (sofern nicht geändert). Die Werte der Konfigurationsparameter werden im Operator nichtflüchtig gespeichert. Folgende Parameter und Gruppen stehen zur Verfügung (einige Parameter sind auf der Anzeige nicht sichtbar und können nur über COMBIVIS angesprochen werden): 4.1 Gruppe : Operatorsystem Name...
-
Seite 5: Bedienung
Ethernet Operator 5 Bedienung 5.1 Tastaturparameter Die Einstellung der IP-Adresse und der Datenportnummer kann auch über die Tastatur vorgenommen werden. Dazu sind die Tasten ENTER und FUNC gleichzeitig zu drücken und solange festzuhalten, bis die Anzeige fünf Punkte zeigt. Mit der FUNC-Taste kann der gewünschte Parameter angewählt werden, UP oder DOWN zeigen und ändern den Wert, mit ENTER wird der Wert gespeichert (FUNC ohne vorheriges ENTER verstellt den Wert nicht !). - Seite 6 Karl E. Brinkmann GmbH Försterweg 36-38 • D-32683 Barntrup fon: +49 5263 401-0 • fax: +49 5263 401-116 net: www.keb.de • mail: info@keb.de KEB Antriebstechnik GmbH & Co. KG KEB - YAMAKYU Ltd. Wildbacher Str. 5 • D–08289 Schneeberg 15–16, 2–Chome, Takanawa Minato-ku fon: +49 3772 67-0 •...
