4 - INSTALLAZIONE DEL PRODOTTO

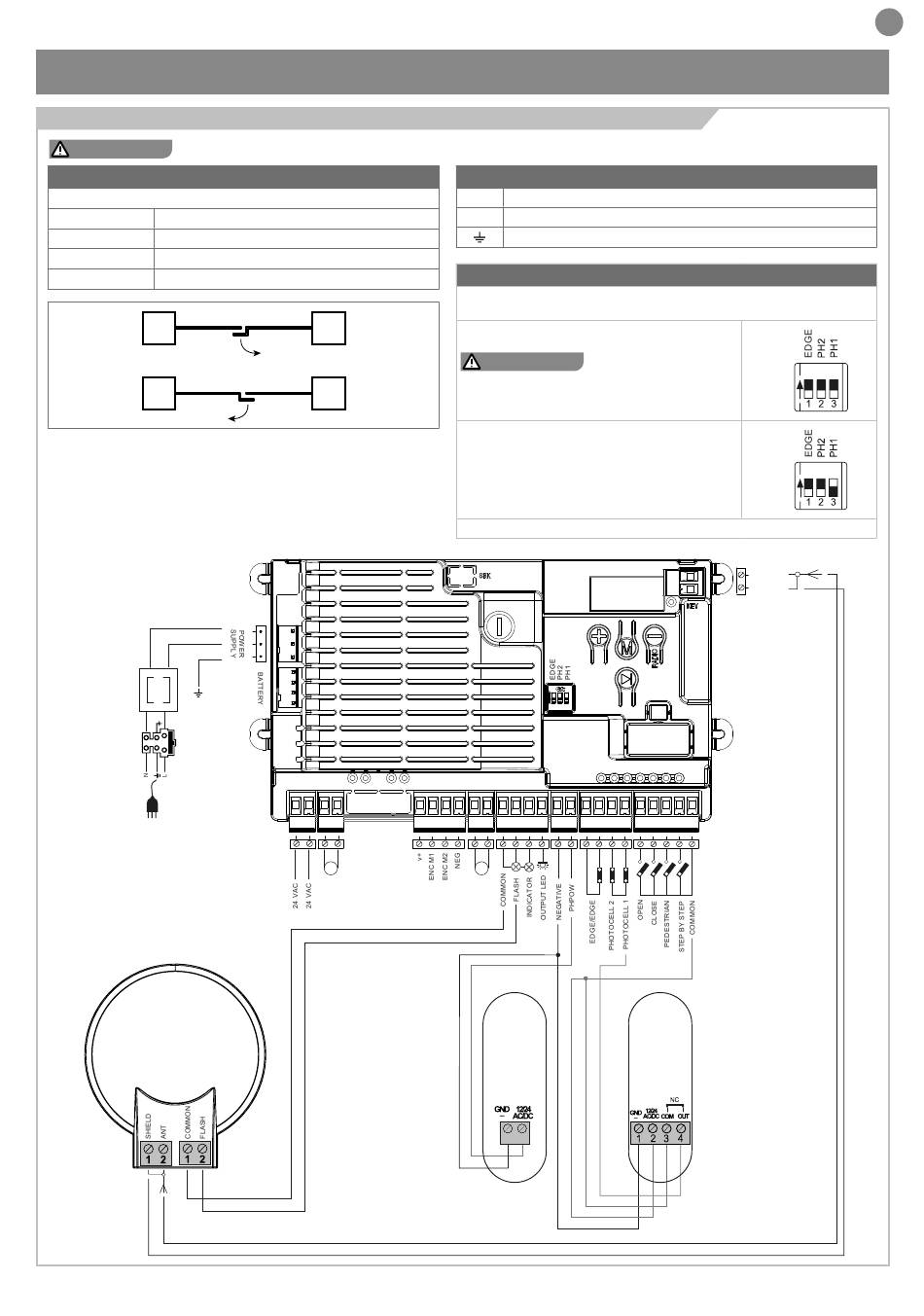

4.1 - Collegamenti elettrici

ATTENZIONE
Prima di effettuare i collegamenti verificare che la centrale non sia alimentata.
COLLEGAMENTO MOTORI
Morsettiera collegamenti alimentazione
M1 + Alimentazione motore M1 +
M1 - Alimentazione motore M1 -
M2 + Alimentazione motore M2 +
M2 - Alimentazione motore M2 -
M2
M1
230Vac
50/60Hz
T1,6A
M1
M2
M1
COM
FLASH
CONNETTORE ALIMENTAZIONI
L Fase alimentazione 230 Vac (120 Vac) 50-60 Hz
N Neutro alimentazione 230 Vac (120 Vac) 50-60 Hz
Terra
DIP SWITCH
Impostare su "ON" per disabilitare gli ingressi EDGE, PH1, PH2
Questa procedura evita di ponticellare gli ingressi in morsettiera.
ATTENZIONE
con dip switch in ON le
sicurezze collegate sono escluse.
ESEMPIO: Con 1 sola fotocellula collegata
impostare EDGE e PH2 su ON
Per disabilitare, seguire la procedura al paragrafo 4.2
ON
M2
PH1
TX
2
1
ON
OFF
ON
OFF
ANT
SHIELD
PH1
RX
